ニュースバル電子蓄積リング

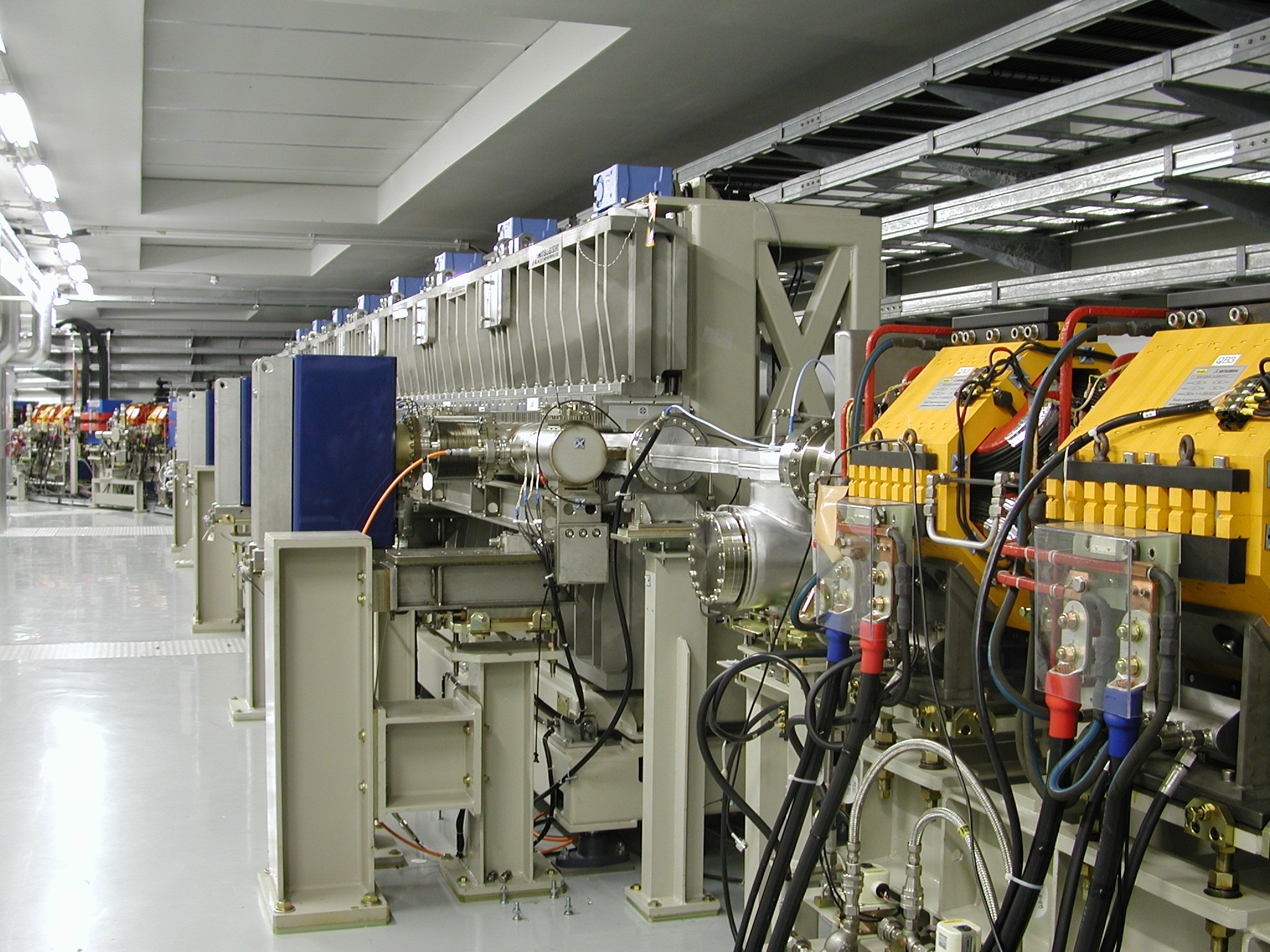

11mアンジュレータ

　　兵庫県立大学高度産業科学技術研究所のニュースバル蓄積リングは軟Ｘ線領域放射光の産業利用（半導体リソグラフィー、LIGA、新素材開発、等）を目的とした周長118mのレーストラック型の中型リングである。ニュースバルへ入射される1.0GeV電子ビームはSPing-8線形加速器から供給される。ニュースバルではモーメンタムコンパクションファクター(α)を容易に正負に可変出来る様に通常の偏向電磁石の他に6台の逆偏向電磁石を採用しており、通常の正α運転の他に、negative α運転あるいはLow α運転時の電子ビームの短バンチ化が可能である。セル間には約2.5mおよび14mの磁石のない空間（直線部）があり、ここは電子ビームの入射用の機器や加速空洞を設置したり挿入光源を設置する。挿入光源用の直線部は4カ所用意されており、長尺アンジュレータ(11m)、短尺アンジュレータ(1.5m)、自由電子レーザー（光クライストロン）が設置されている。偏向電磁石からの放射光は偏向電磁石(BM)の偏向角度が０度および10度の点から取り出 される。
電子エネルギー 1.0 - 1.5 GeV
周長 118.731m
ラティス DBA+Inverse Bending mag.
偏向電磁石
  曲率半径
  磁場
12 台
3.2168 m
1.035 T (@1GeV)
逆偏向電磁石
  曲率半径
  磁場
6 台
-3.2168 m
1.035 T (@1GeV)
四極電磁石
偏向部
短直線部
長直線部
　
2グループ（16台）
2グループ（24台）
3グループ（12台）
直線部長さ
短直線部
長直線部
　
2.6 m
14 m
β関数
短直線部
長直線部
0度発光点
10度発光点
水平／垂直
8.61 m／8.66 m
1.49 m／8.05 m
3.32 m／24.49 m
1.91 m／26.88 m
α関数
短直線部
長直線部
0度発光点
10度発光点
水平／垂直　
0／0
0／0
0.78／2.74
-0.18／3.52
γ関数
短直線部
長直線部
0度発光点
10度発光点
水平／垂直　
0.12 m-1／0.12 m-1
0.67 m-1／0.12 m-1
0.48 m-1／0.34 m-1
0.54 m-1／0.50 m-1
分散関数
短直線部
長直線部
0度発光点
10度発光点
　
0 m
0 m
0.03 m
0.16 m

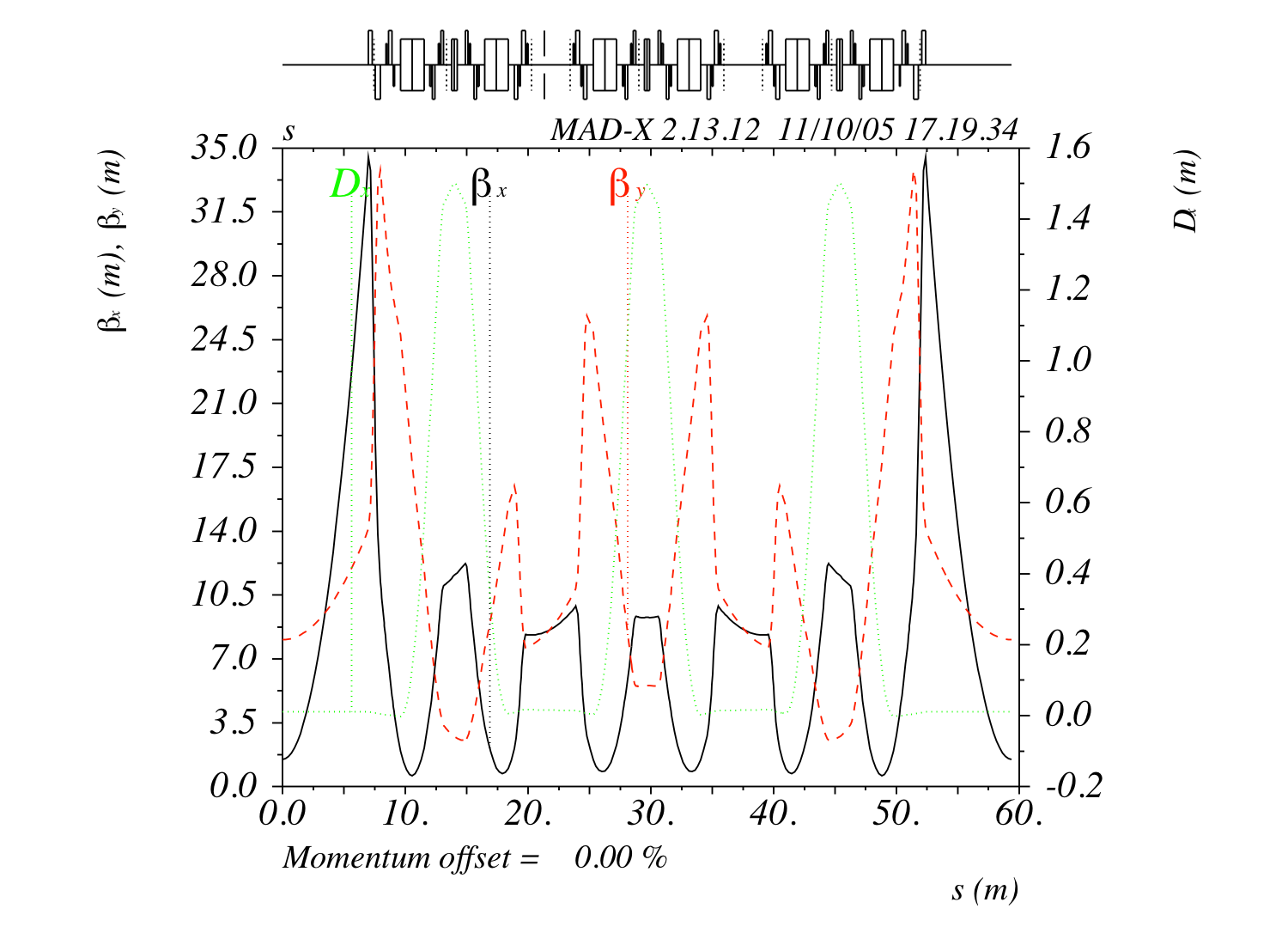

リング半周におけるベータトロン関数と分散関数の変化（利用運転時）
基本電磁石配列におけるベータトロン関数と分散関数の変化
ベータトロン振動数 水平：6.30、垂直：2.23
電子エネルギー幅 0.04 % (@1.0GeV)
運動量コンパクション因子　(α) 利用運転時：1.3x10-３　
クロマティシティ 水平：2.9、垂直：5.6
蓄積電流 < 500 mA
自然エミッタンス 37 nmrad (@1.0GeV)
エミッタンス結合比 (κ) 1 %
周回周波数／周回時間 2.53 MHz／396 ns
加速周波数 499.955 MHz
ハ−モニック数（バケット数） 198
最大加速電圧 500 kV
放射損失（一周あたり） 33.4 keV (@1GeV)
臨界光子エネルギー／臨界波長 0.7 keV／1.8nm (@1GeV)
ビーム寿命 12時間（@1GeV, 100mA） 、18時間（@1.5GeV, 100mA）
バンチ長　(σ)　 33ps（利用運転時）、2.4ps（Low α運転時） (@1GeV)
ビームサイズ (σ)
短直線部
長直線部
0度発光点
10度発光点
水平／垂直 (@1GeV)
5.6X10-4 m／5.9X10-5 m
2.3X10-4 m／5.7X10-5 m
1.8X10-4 m／9.2X10-5 m
1.6X10-4 m／8.5X10-5 m
角度広がり (σ)
短直線部
長直線部
0度発光点
10度発光点
水平／垂直 (@1GeV)
6.6X10-5／6.8X10-6
1.6X10-4／7.0X10-6
2.1X10-４／4.4X10-６
2.3X10-4／4.7X10-６
軌道の安定性 水平：<50 μm、垂直：<50 μm
リングの真空度
ビーム有
ビーム無し
　
10-8 Pa〜10-6 Pa
10-9 Pa〜10-8 Pa
