（1） 建屋の概要
1.蓄積リング棟
| |
面積 |
: |
約 70,000 m²
|
| |
主体構造 |
: |
S造、一部RC造（マシン収納部、RI実験棟） |
| |
床平面度 |
: |
±20mm以内 |
| |
微小振動防止、微小変形防止 |
: |
岩着、エキスパンションジョイント、不等沈下対策 等 |
2.線型加速器棟
| |
面積 |
: |
約 4,000 m² |
| |
主体構造 |
: |
RC（S）造 |
3.シンクロトロン棟
| |
面積 |
: |
約 2,000 m² |
| |
主体構造 |
: |
RC（S）造 |
4.研究棟
| |
1）中尺ビームライン実験施設 |
: |
約 5,000 m² RC造 |
| |
2）マシン実験棟 |
: |
約 700 m² S造 |
| |
3）組立調整実験棟 |
: |
約 3,200 m² S（RC）造 |
| |
4）RI実験棟 |
: |
約 2,000 m² RC造 |
5.その他
| |
1）中央管理棟 |
: |
約 6,400 m² RC造 |
| |
2）ユーティリティ管理棟 |
: |
約 500 m² S造（プレハブ） |
| |
3）食堂棟 |
: |
約 1,200 m² 壁式RC（S）造 |
| |
4）研究交流棟 |
: |
合 計（5棟）約 8,700 m² 壁式RC（S）造 |
キャンパスマップ
（2） 電源設備の概要
1.特別高圧開閉所
| |
1）77KV2回線受電 |
| |
2）契約電力 32,300KW |
2. 特別高圧第一変電所（蓄積リング棟）
| |
1）加速器電磁石、高周波加速装置用 |
|
6. 6KV 20MVA 2系統 |
| |
2）建屋関係動力·電灯用 |
|
6. 6KV 20MVA 1系統 |
| |
3）高調波フィルター設備 |
|
|
| |
4）非常用発電機設備（タービン発電機） |
|
3,200PS 2,000KVA 6.6KV 60Hz |
3.特別高圧第二変電所（線型加速器棟、シンクロトロン棟）
| |
1）線型加速器用 |
|
6. 6KV 5MVA 1系統 |
| |
2）シンクロトロン用 |
|
6. 6KV 25MVA 1系統 |
| |
3）実験排水処理施設用 |
|
6. 6KV 5MVA 1系統 |
| |
4）無効電力補償装置 |
|
|
4.特別高圧第三変電所（組立調整実験棟他）
| |
1）実験施設棟及びニュースバル（兵庫県）用 |
|
6. 6KV 6MVA 1系統 |
| |
2）理化学研究所（播磨研究所）用 |
|
6. 6KV 6MVA 1系統 |
| |
3）Ｘ線自由電子レーザー施設用 |
|
6. 6KV 12MVA 1系統 |
| 画像をクリックすると拡大します |
|
|
|
|

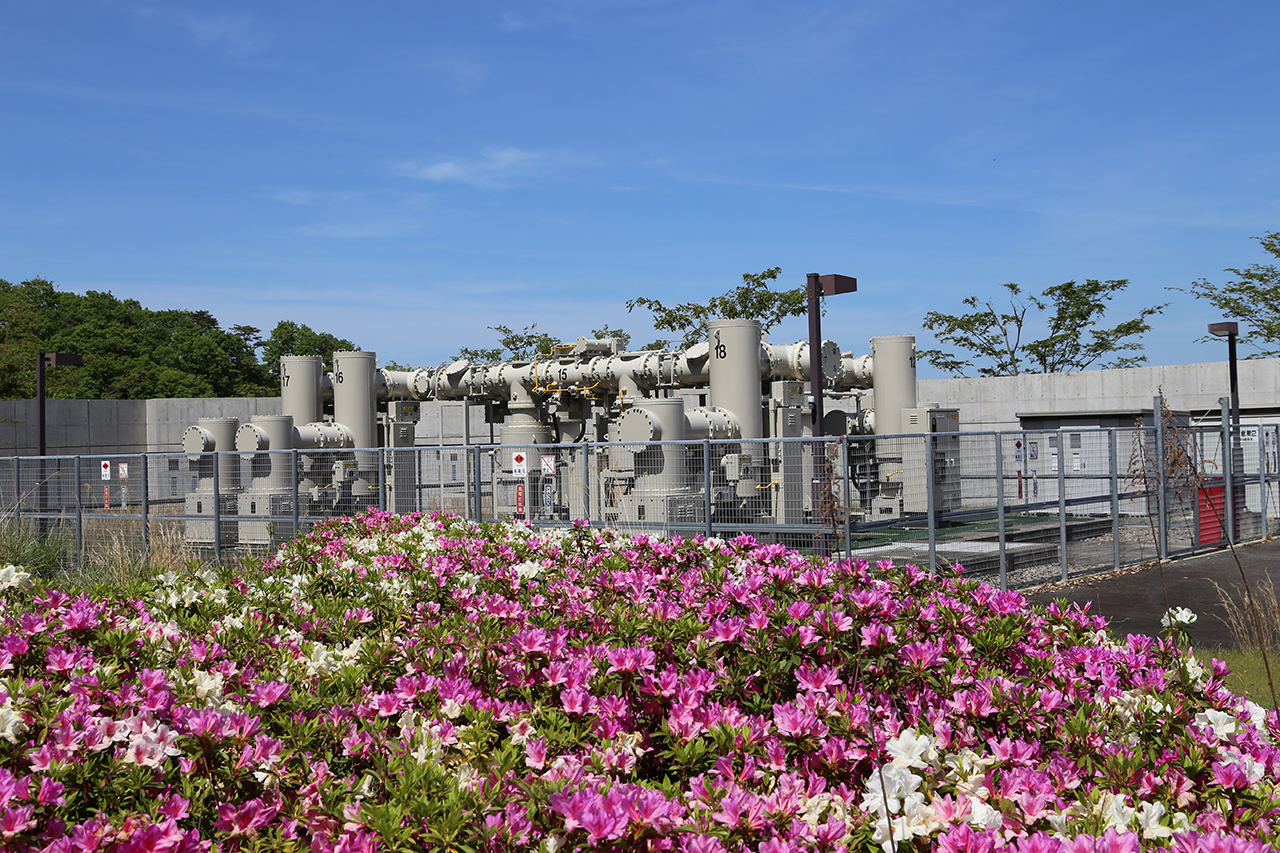

| 特別高圧開閉所 |

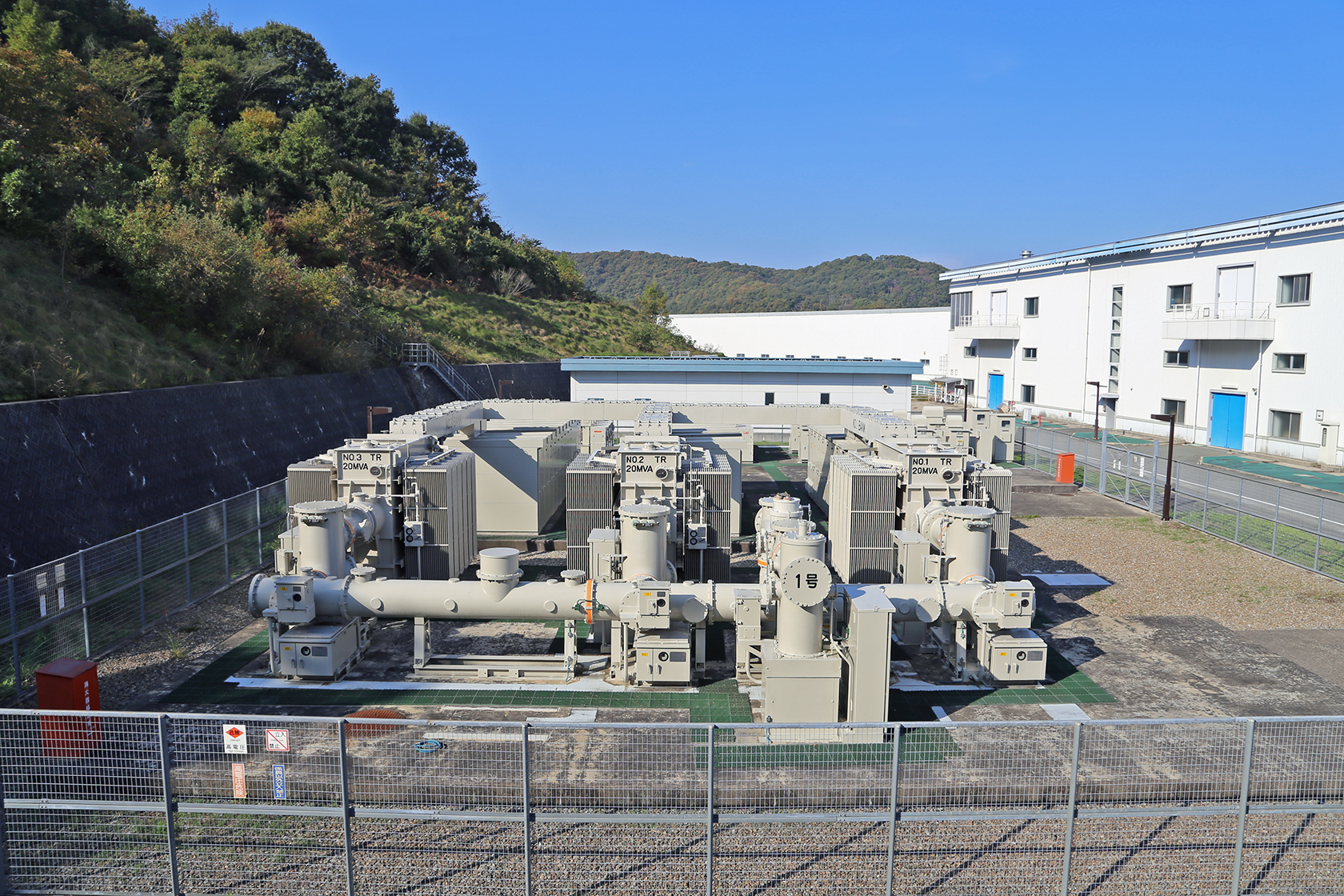

特別高圧第一変電所 |

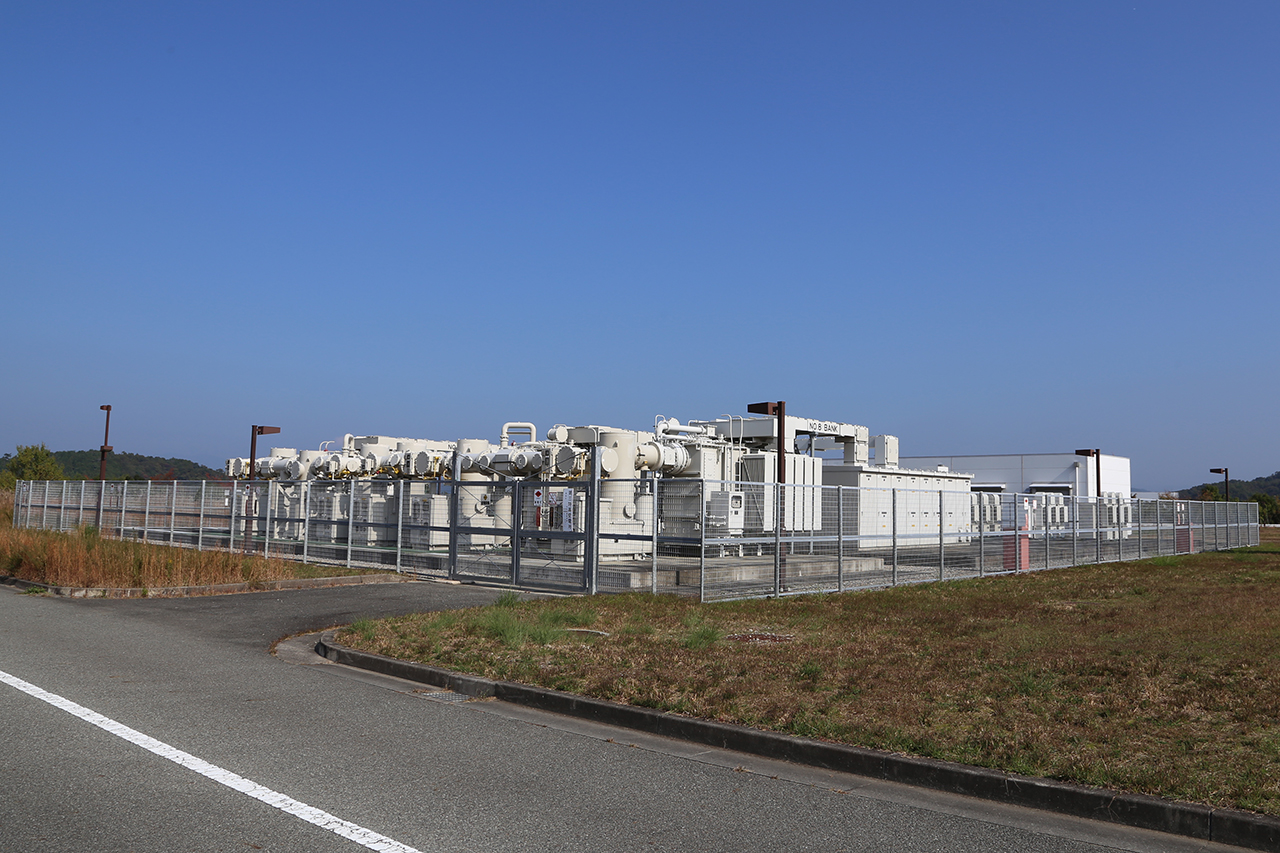

特別高圧第二変電所 |
特別高圧第三変電所 |
（3） 空調設備の概要
1.熱源設備
- 空冷ヒートポンプモジュールチラー*
- 水冷ターボ冷凍機*
- 水冷熱回収チラー*
- 潜熱回収温水ヒーター*
- ガス焚蒸気ボイラ
*2013年度更新
2.空調方式
- マシン収納部 ：外調機 + 天吊ファンコイルユニット方式
- 実験ホール ：外調機 + 天吊エアハンドリングユニット方式
- 実験準備室 ：外調機 + 天吊空冷ヒートポンプパッケージ方式
- 入射系準備室等：空冷ヒートポンプパッケージ型空調機
3.排 煙
4.特殊換気
（4） 衛生設備の概要
1.給 水
- 水源 - 上水（所内は上水、工水 2系統） 加圧給水（インバーター制御）
 |

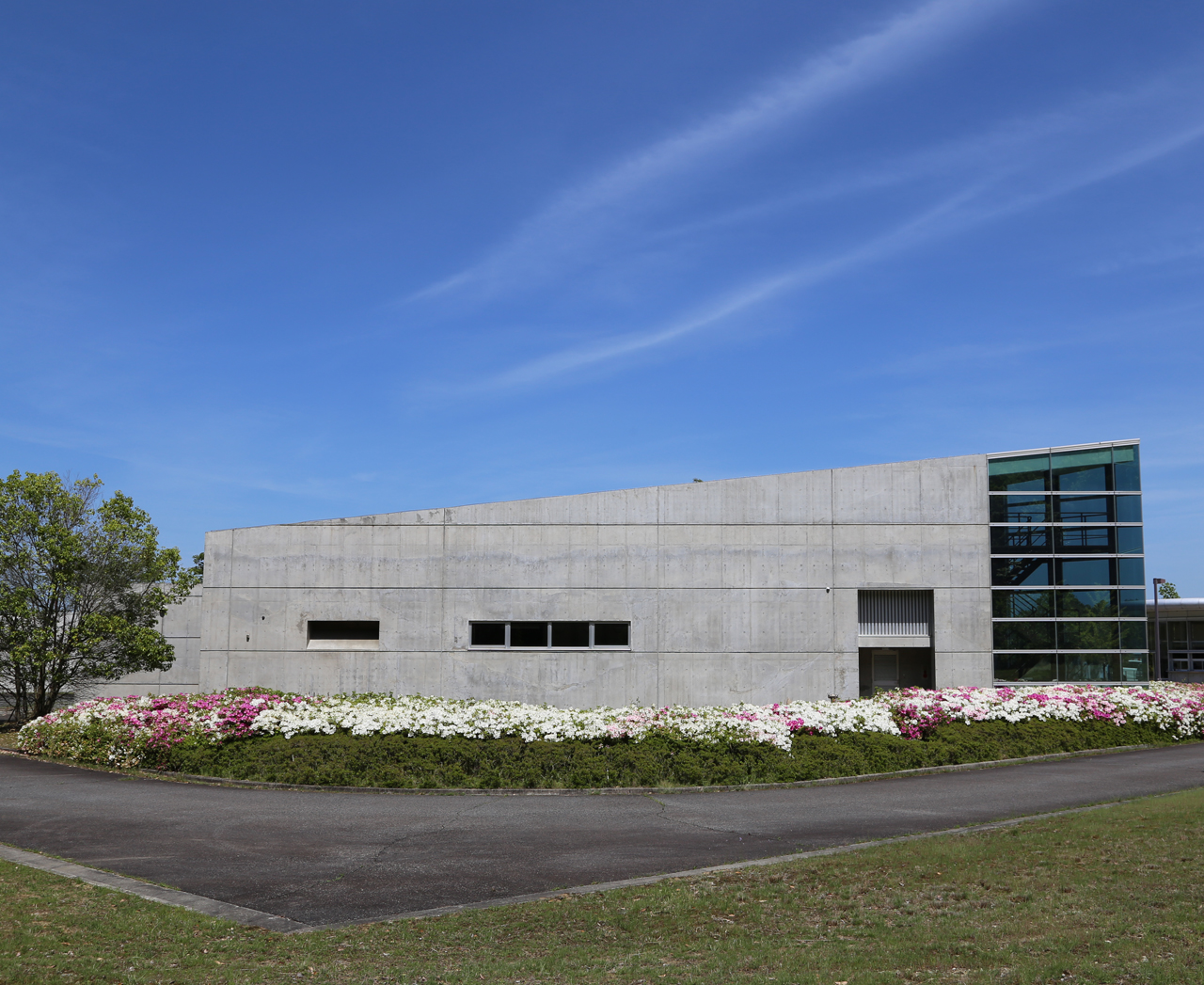

給水施設棟
画像をクリックすると拡大します |
2.排 水
3.ガ ス
4.消 火
- 消防用水、屋外消火栓
- スプリンクラー （蓄積リング棟：保守通路、マシン収納部上部）
- 屋内消火栓 （蓄積リング棟：コントロール室廻り）
（5） マシン冷却設備の概要
1.熱源設備
| |
1）水冷ターボ冷凍機* |
| |
2）往復動（レシプロ）単段圧縮式チラー** |
*2013年度更新 **入射系は更新なし
2.冷却方式
| |
1）入射系 （加速管冷却水精密温度制御部） |
| |
|
： |
往復動式チラー + 電気ヒーター + 温度調整槽（27.5°C∼30°C±0.1°C） |
| |
|
|
電子の発生、加速を担う線型加速器の16にグループ化された加速管の壁面温度を設定温度に対し±0.1°C以内に精密制御する冷却設備である。 |
| |
2）入射系 （シンクロトロン冷却水） |
| |
a. SSBT·電磁石系冷却水 |
： |
冷却塔（33.0°C±0.2°C） |
| |
b. 高周波加速空洞系冷却水 |
： |
冷却塔（35.0°C±0.2°C） |
| |
c. 電磁石電源系冷却水 |
： |
冷却塔（32.0°C±0.2°C） |
| |
3）蓄積リング （RF加速空洞精密温度制御部） |
| |
|
： |
水冷ターボ冷凍機* + 電気ヒーター + 温度調整槽（30°C±0.2°C） |
| |
4）蓄積リング （電磁石·真空系冷却水） |
| |
|
： |
水冷ターボ冷凍機* + 冷却塔（30°C±0.2°C） |
| |
5）蓄積リング （ビームライン冷却水） |
| |
|
： |
水冷ターボ冷凍機* + 冷却塔（30°C±0.2°C） |
*2013年度更新
3.冷却水
4.その他

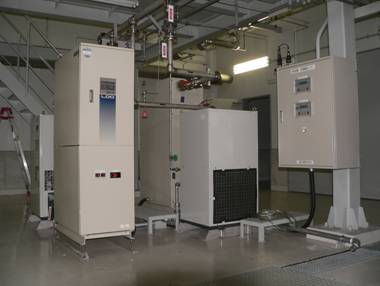

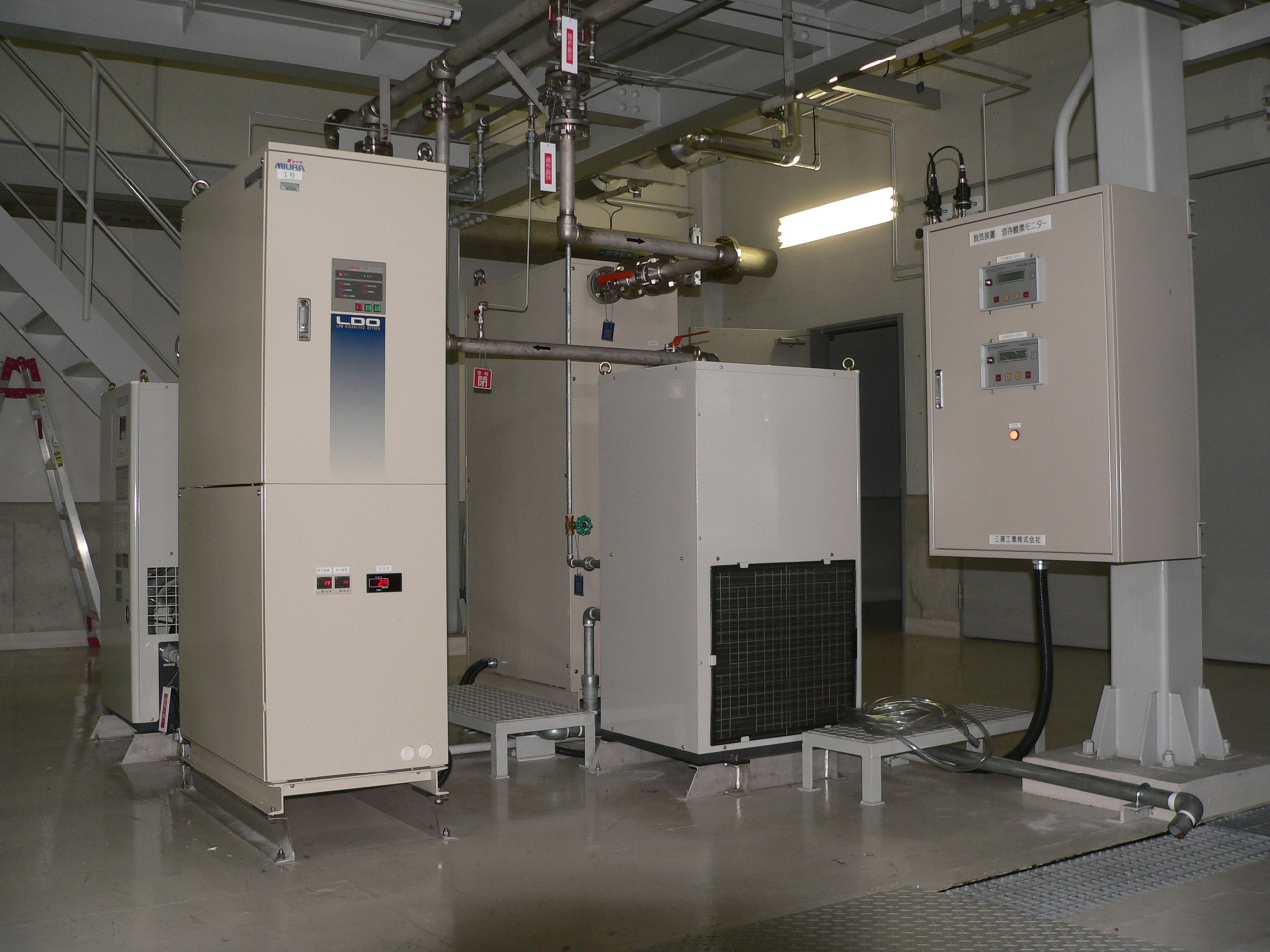

 膜脱気装置 蓄積リング（電磁石·真空系）純水冷却水中に含まれる溶存酸素を低濃度に保つ装置 クリックすると拡大します
