１．研究の背景
　2001年初旬に秋光純教授（青山学院大学）のグループによって発見された金属間化合物超伝導体２ホウ化マグネシウムは、超伝導転移温度（Tc）39 Kを示し、高周波、高速デバイスなどの超伝導エレクトロニクスへの応用上注目されている物質である。結晶構造、超伝導物性、電子状態など、その実用化・高品質化に向け精力的に研究が進められている。
　２ホウ化マグネシウム薄膜を積層化デバイスに応用する場合には界面での相互拡散が起こるという問題点が予想されるため、300℃以下の低温で高品質薄膜を作成する技術が必要とされるが、これまでの高品質膜は基板温度600℃以上の熱処理プロセスを経て作成されていた。高品質薄膜とは、その薄膜の臨界温度、臨界電流などの超伝導特性が高いものを指し示すが、その結晶性、構造と超伝導特性の関係を解明されることが待たれていた。

２．実験の内容・結果及び今回明らかになったこと

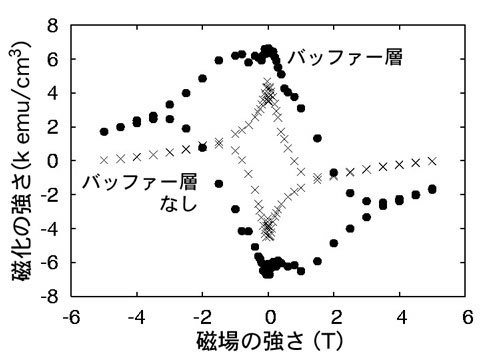

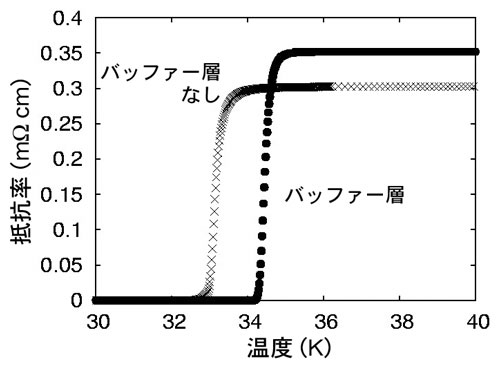

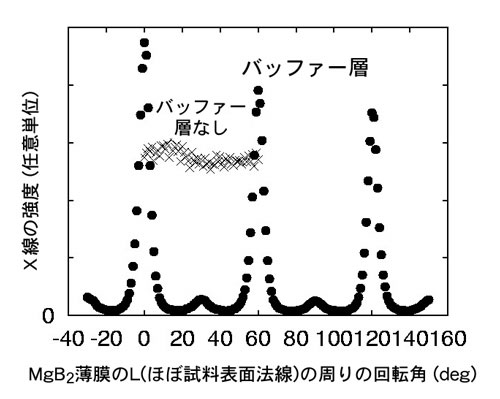

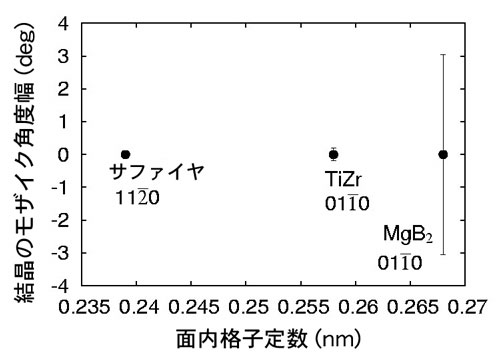

　島根大学 総合理工学部 物質科学科　久保衆伍教授らの研究グループは、サファイヤ(Al₂O₃)基板上に蒸着させた面内格子準整合チタン・ジルコニア(TiZr)・バッファー層を介することで、270℃という低温の基板に２ホウ化マグネシウム薄膜を形成することに、最近成功した（図１）。その薄膜の形成にはマグネシウムとボロンの同時蒸着法が用いられた。面内格子準整合チタン・ジルコニア・バッファー層の有無により、超伝導特性を比較検討した結果、面内格子準整合チタン・ジルコニア・バッファー層の存在によって、超伝導転移温度や臨界電流密度の超伝導特性が向上することが分かった（図２、図３）。この機構を調べるために、SPring-8の表面界面構造解析ビームライン（BL13XU）で、高輝度シンクロトロン放射光を用いて詳細に解析した。面内の結晶構造の関係を明らかにするため、２ホウ化マグネシウム薄膜からの回折強度信号の面内回転依存性を測定した（図４）。その結果、面内格子準整合チタン・ジルコニア・バッファー層のない試料では、無秩序な配向であるのに対して、バッファー層のある試料では、基板結晶と配向関係を有する構造になっていることが明らかになった。同様な測定から、バッファー層にも明確な結晶の配向関係がみられた。回折強度の角度位置の詳細な解析から、基板結晶、バッファー層、２ホウ化マグネシウム薄膜の面内格子定数を決定できた（図５）。
　そのバッファー層の面内格子定数が基板サファイヤ結晶のそれと２ホウ化マグネシウム薄膜のそれの中間にあることが高品質化のキーであることを明らかにした。

３．工学的な利点と今後の展開及び期待できること
　270℃の低温度成長の利点は、積層化デバイス形成時に相互拡散が抑えられること、ならびに、表面平滑性に優れることである。本研究の成果をきっかけにして、高周波、高速デバイスなどの超伝導エレクトロニクスへの応用が期待できる。また、現在進められている高感度核磁気共鳴装置(NMR)開発に重要な技術的基盤を与えるものとなる。勿論、消費電力が本質的に少なくて済む超伝導デバイスの高度集積化の実現にも役立つことが期待できる。さらに、低温度での薄膜成長は、プラスチックなどの表面上にも超伝導薄膜が成長可能なことを示唆しており、携帯電話に代表される小型PDA機器に組み込めるかも知れない。

【キーワード】
　超伝導薄膜、放射光解析、２ホウ化マグネシウム薄膜、低温成長、面内格子準整合バッファー層

【研究成果の一番の特徴】
　２ホウ化マグネシウム超伝導薄膜の高品質化機構をシンクロトロンX線で解明できたこと。
