研究のポイント
● 不感時間ゼロで多数の荷電粒子の検出に成功。
● ナノクラスターのクーロン爆発に光強度・クラスターサイズ依存性の発見。
● 空間中の単分子の方向を決定でき、XFELによる構造解析が可能に。

背景：
　XFELは原子の大きさと同程度の波長をもつ、位相がそろった極めて強い光であり、自然界には存在しない夢の光である。そのため、XFELは、現在、日本、米国、欧州が競って開発を進めている。XFELを用いた研究の一つとして、X線回折^※5による単分子構造解析が大きく期待されている。現在用いられている構造解析法では、X線強度が不十分なため分子を結晶化することが必要とされる。しかし膜タンパク質などは結晶化しづらいため、単分子構造解析が可能となれば、医学や創薬研究に大きな一石を投じることとなる。単分子によるX線回折は非常に微弱と推測され、効率よく単分子構造解析を行うために分子の向きを決定する手法の開発が待ち望まれていた。
　分子の向きを決定するには分子から放出されるイオンの放出方向を測定することが有効とされる。しかし、XFELは非常に強力な光である一方で、あまりに強い光強度のために、測定対象であるタンパク質のような巨大分子に照射すると大量のイオンが放出される。そのため、起きている現象を測定するための計測システムが追いつかないことが危惧され、多数の荷電粒子を測定可能な不感時間ゼロのシステムが必要とされていた。

研究開発手法：
　従来の計測法では、荷電粒子が検出器に到達したときに発生する信号からハードウェアで時間情報を抽出し、それをコンピューター上に保存していた。この方法では、２個以上の荷電粒子がほぼ同時に検出器に到達した場合、信号が重なるために１つの粒子検出としか認識されない。新しく開発した手法では、最新のエレクトロニクスを駆使して荷電粒子の検出信号を波形としてそのままコンピューターに保存し、ソフトウェアで処理することで、重なり合った検出信号から元の信号の情報を引き出すことに成功し、ほぼ同時に検出器に到達した粒子をも区別することが可能となった。

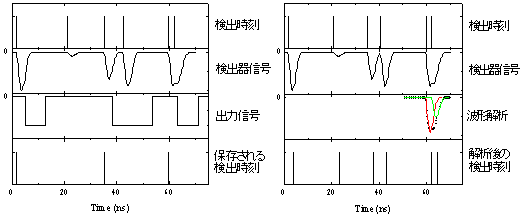

図１．従来法（左）と新方式（右）の比較

研究成果：
　本研究では、理研播磨研究所に建設されたSCSS試験加速器から発生する極紫外自由電子レーザーを、東北大学多元物質科学研究所で作成した集光ミラーを用いて100個以上の原子から構成される希ガスクラスターに照射し、その結果生じるイオンを測定した。クラスターに自由電子レーザーのような強い光を照射すると、クラスターを構成する各々の原子から電子がはぎとられて生成したイオンが電気的な反発力によって運動エネルギーを持って放出される（クーロン爆発）。今回の測定では数十個のイオンを一度に検出し、それぞれの放出方向と運動エネルギーを測定することに成功した。クラスターを構成する原子の個数を変えながら、また照射する光の強度を変えながら測定を行い、クラスターを構成する原子の個数が大きくなればなるほど、また光の強度が強くなればなるほど、１個のクラスターが吸収する光子の数が増大し、大きな運動エネルギーをもつイオンを放出する様子が観測された。

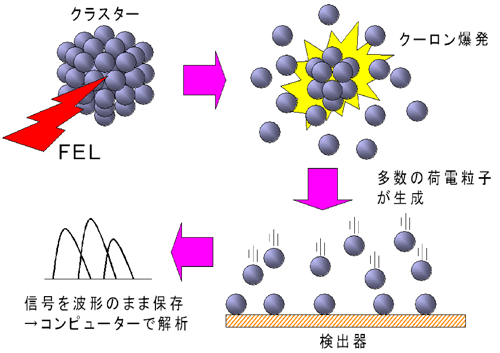

図２．実験の概念図

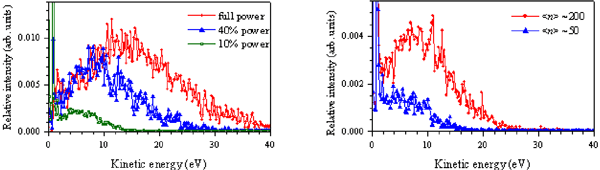

図３．運動エネルギー分布の光強度依存性（左）とクラスター構成原子数依存性（右）

今後の展望：
　本成果を、個々の生体分子、ナノ構造体に応用することによって、単分子の向きを決定することが可能となり、XFELによる単分子構造解析実現に非常に明るい見通しを与える。今後本計測法はXFEL利用実験における標準的な計測法となることが期待され、基礎科学分野のみならず、医学や創薬、材料の研究にも幅広く貢献していくことが期待される。

　本研究成果は、文部科学省 X線自由電子レーザー利用推進研究課題の事業として行われたものである。

〈用語解説〉

※１　X線自由電子レーザー
　X線自由電子レーザー（XFEL：X-ray Free-Electron Laser）は、第3期科学技術基本計画における5つの国家基幹技術の1つとして位置付けられており、独立行政法人理化学研究所において大型放射光施設SPring-8に隣接して建設中にて、2011年度の共用開始を目指し開発している。XFEL計画は、通常のレーザーと異なり、物質に束縛されていない自由電子を用いて、SPring-8のX線より10億倍の明るさ、1,000分の1の極めて短いパルスで、100パーセント位相の揃った最短波長0.06ナノメートル（10 億分の1 メートルが1 ナノメートル）のX線領域のレーザーを創り出すもので、フェムト秒（フェムト秒とは時間の単位で、1フェムト秒は1,000兆分の1秒）領域の原子の世界を映し出す。そのため、基礎研究から、産業や国民の生活に役立つ応用研究開発において、諸外国に先駆けて革新的な成果を創出することが期待されている。具体的には、がんやエイズなどの難病に対する特効薬の開発や、持続的発展に必要な新エネルギーシステムの研究など、ライフサイエンスやナノテクノロジーの分野など幅広い分野の発展が見込まれている。

※２　SCSS試験加速器
　SPring-8 Compact SASE Source の略。XFELの試験機として、独立行政法人理化学研究所播磨研究所に建設された。XFEL の32 分の1 の加速エネルギー (250 MeV) をもち、波長51-61nmの自由電子レーザーを発生可能。全長60m。SASE は自己増幅自発放射（Self Amplified Spontaneous Emission）を意味する。

※３　クラスター
　原子や分子が数個以上集まった状態をいう。

※４　不感時間
　１つの信号を検出してから、次の信号を検出する用意ができるまでに時間を要する場合、その間の時間のことをいう。不感時間があると、その間、信号を検出できない。

※５　X線回折
　X線が結晶中を通過するときに回折される現象をいう。この現象を利用して、固体の構造を決定することができる。
