《背　景》
　活性炭に代表される吸着剤は、分子を取り込み吸着する役割を果たす物質であり、物質内部に多数の細孔を有することから「多孔性物質」と呼ばれています。多孔性物質は、一般に細孔の大きさにより、マクロ孔（> 50 nm）、メソ孔（2〜50 nm）、ミクロ孔（< 2 nm）に分類されます。特にミクロ孔は、細孔サイズが分子サイズに近いために様々な分子の吸着・分離（分子ふるい）への実用面から、ミクロ孔を有する活性炭やゼオライトは古くから研究が行われてきました。90年代後半から、活性炭やゼオライトに次ぐ第3の多孔性材料として、多孔性金属錯体（PCP：Porous Coordination Polymer（多孔性配位高分子）やMOF：Metal-Organic Framework（金属-有機物構造体）と呼ばれている）が大変注目されています。ゼオライトに比べて空隙率が高く、また活性炭に比べて規則性（結晶性）が高いことが特長です。また、設計性や物質群としての多様性にも優れ、細孔のサイズや形状、細孔壁の親水性・疎水性の制御が可能であります。さらに、一部の多孔性金属錯体ではゲートオープン機能を発現する柔軟構造を有することから高いガス吸着選択性を示し、高効率分離・濃縮機能を有する多孔性物質として多方面から注目を集めています。特に、CO₂を選択的に高効率で吸着する多孔性金属錯体が幾つか開発され、脱着時のエネルギーが小さいことから、炭酸ガス除去材料として、欧米で研究開発が精力的に進められています。他方、多孔性材料を用いた膜分離プロセスは蒸留法などに比べて省エネルギーな分離法であり、カーボン膜やシリカ膜、ゼオライト膜などが熱分解法や化学気相成長（CVD）法、水熱合成法により作製されていますが、これまでナノレベルで精密に膜厚制御された結晶性薄膜はありませんでした。
　そのような背景から、多孔性金属錯体をLayer-by-Layer法や自己組織化法を用いて基板表面にナノ積層膜を積み上げる技術にも関心が寄せられていますが、配向性を有するナノ結晶薄膜の作製にはこれまで成功していませんでした。

《内　容》
　２次元ネットワーク（面内周期構造）を形成するのに優れたLangmuir-Blodgett（LB）法と、分子の積層および逐次成長（面外周期構造）させるのに優れたlayer-by-layer法を巧みに組み合わせた新規手法の開発により、多孔性金属錯体のナノ薄膜を作製しました（図１）。構成要素として、安定性が高いポルフィリン分子（CoTCPP）を選択し、ピリジン (py) と塩化銅水溶液によりCoTCPPが銅イオンで架橋された2次元ネットワーク (CoTCPP-py-Cu) を作製しました。CoTCPP-py-Cu単分子膜を、水平浸漬法により石英もしくは単結晶シリコン基板に移しとり、このサイクルを繰り返すことにより薄膜のlayer-by-layer成長を行いました。20サイクルの薄層成長により単結晶シリコン基板上に作製した薄膜（NAFS-1）を、大型放射光施設SPring-8の表面界面構造解析ビームラインBL13XUにおける放射光X線回折手法を用いてその構造の詳細を調べました。NAFS-1のXRD回折パターンにおいてout-of-plane、in-plane配置共にピークが観測されたことから、薄膜面内、面外共に結晶性であることがわかりました。また、out-of-planeとin-planeのピーク位置が完全に異なることから、結晶成長方向が完全に制御されていることが明らかとなりました。NAFS-1の結晶構造は、in-plane XRDパターンのシミュレーションを行い、構造の詳細を解明することに成功しました。

《効果と今後の展開》
　本成果は、(1) 基礎面、(2) 応用面の両方において、大きな波及効果が期待されます。

(1) ナノメートルレベルで膜厚制御可能な多孔性薄膜の報告は殆ど無く、本研究結果は、多孔性薄膜作製の新たな手法を確立したものです。しかも、配向制御された結晶性膜であり、電子伝導性、イオン伝導性、ポテンシャル制御による異方的物質輸送や反応など、ナノ界面における多くの素機能・素物性の複合化が大いに期待されます。

(2) 本研究で得られた多孔性配向ナノ結晶薄膜は高効率な膜分離プロセスへの応用は勿論のこと、多様な触媒と複合化することによって高効率な電極触媒（例えば燃料電池の電極触媒）の開発が大きく前進することが期待されます。また配向制御されていることから電子・イオン・物質の輸送損失が少なく、しかも結晶性であることから格子欠陥が少なく耐久性が向上することが考えられます。また、異種ナノ薄膜接合により傾斜型静電ポテンシャルの制御が可能になり、界面における一方向での物質輸送や電子・イオン輸送の発現が期待されます。これらは、発光デバイス等のナノ界面デバイスやエネルギーナノデバイス、キャパシタ等の応用面が期待されます。さらに、このナノ薄膜は、将来的にはインクジェット法によりパターニングを行うことも可能です。

　現在、この研究による基本特許を用いて、新エネルギー・産業技術総合開発機構（NEDO）グリーン・サステイナブルケミカルプロセス基盤技術開発事業「副生ガス高効率分離・精製プロセス基盤技術開発：多孔性金属錯体(PCP)を利用した副生ガスの高効率分離･精製プロセスの基盤技術開発」（プロジェクトリーダー：北川宏）において企業との共同研究を始めています。このプロジェクトでは、CO₂の高効率回収技術の確立と回収したCO₂ガスの化学品への転換に取り組んでおり、ナノテクノロジーの活用により、環境・エネルギー問題の解決を目指しています。

《参考資料》

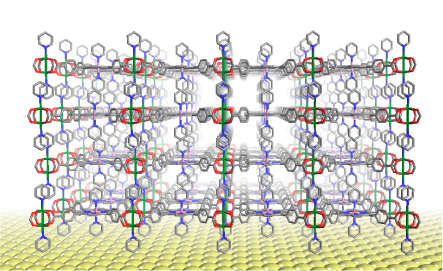

図1　多孔性配向ナノ結晶薄膜の模式図

基板（石英もしくは単結晶シリコン、クリーム色で図示）上に、薄膜の構成要素が整列している。ポルフィリン分子（CoTCPP、灰色と赤色、緑色で図示）が、ピリジン（py、灰色と青色から成る六員環で図示）と銅（Cu、ピンク色で図示）イオンとで錯体を形成し、結晶性ナノ薄膜を作製した。
