本研究成果のポイント
●単結晶α-TDAE-C₆₀をSPring-8で光電子分光測定し、理論と比較
●1個の電子の移動によって有機分子TDAE-C₆₀は磁性を発生
●高密度記録材料や磁性体薬剤化合物への応用が期待

 1．研究の背景
　通常、磁性は金属原子や金属を含む化合物が帯びます。これは、金属化合物の電子が持つ電子スピンの向きがそろうことで磁性が発生しているからです。しかし、金属ではない有機分子が磁性を帯びるという現象が知られており、なぜそのような現象が起きるのか、その仕組みについて研究が行われてきました。

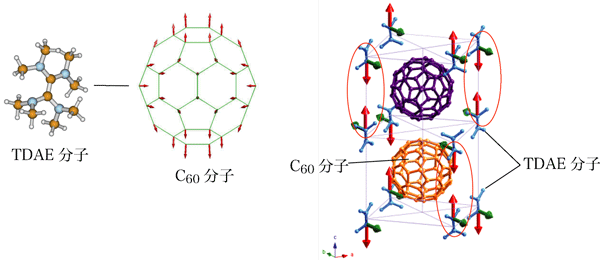

　代表的な磁性を持つ有機分子に、TDAE- C₆₀があります。これは、サッカーボールの形状をしたC₆₀というフラーレンを中心に、電子を供給しやすいテトラキスジメチルアミノエチレン（TDAE）という有機分子が付いた化合物です。C₆₀とTDAEは、それぞれ単体では磁性を帯びていません。しかし、C₆₀とTDAE が結合すると、電子がTDAEからC₆₀側に移動し、ほぼ球対象に近かったC₆₀が変形します（図1、左）。室温付近では、C₆₀は回転していて電子スピンがそろわないのですが、およそ－257℃以下の低温域になると回転が止まり、C₆₀の電子スピンがそろい強磁性が発現するとされています。このように、電子の移動は、有機分子が磁性を発生させる上で重要な因子です。「なぜ有機物が磁性を帯びるのか」という問いへの答えは、「電荷移動が起きて孤立スピンができてそれが低温でそろうから」ということになります。これは、TDAE- C₆₀に限らず、一般的な磁性を持つ有機分子化合物に適用できる原理です。従って、電子を放出しやすい分子と電子を受け取りやすい分子が結合すれば、電荷移動が起きて磁性を帯びやすくなることが考えられます。
　しかし、この考えはまだ実験的に証明されておらず、これまでにさまざまな仮説があり、具体的な電荷移動に関しては、結論が出ていませんでした。研究グループは、TDAE-C₆₀のうち、C₆₀を中心に、TDAEが立方体頂点に配置された構造のα-TDAE-C₆₀の良質な単結晶を用いました（図1、右）。この単結晶に軟X線領域での光電子分光測定を行って実験結果と理論計算を比較し、これまでとは異なる新しい電荷移動のモデルの考案に挑みました。

2．研究手法と成果

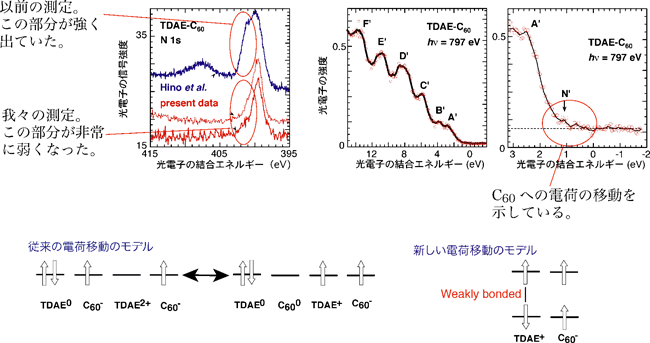

　これまで、TDAE- C₆₀電子の移動について調べるには、大きな問題が2つありました。1つは、従来使われていた電子サイクロトロン共鳴（ECR）^※7という測定法では、電荷移動して孤立電子スピンができたはずのTDAE側に、電子スピンを観測できないことです。この原因は、隣りあうTDAEが持つ電子のスピンが結晶の特定方向に、反対向きで弱く結合し、打ち消し合うことによるものと考えられています。2つめの問題は、TDAEからC₆₀に移動した電子の数が特定できないことでした。電子の移動後の状態を調べるには、光電子分光測定が適しています。なぜなら、TDAEから電子が1個移動した場合と2個移動した場合とでは、電子の結合エネルギーが違うはずで、光電子分光測定では、このエネルギーの違いを測定できるからです。これまでの研究では、TDAE- C₆₀を細かく砕いたサンプルの光電子分光測定から、TDAEからC₆₀に、1個の電子の移動と2個の電子の移動が同じ程度に起きる、というモデルを提唱していました（図2、左下）。
　研究グループは、岡山大学の神戸高志准教授らのグループが生成した、TDAE- C₆₀（α-TDAE- C₆₀）の良質な単結晶に対して、SPring-8の軟X線ビームライン（理研 物理科学IIIビームラインBL17SU）の光を使って光電子分光測定を行いました。その結果、TDAEの窒素（N）の電子の最も内側の軌道上の電子に対するスペクトルのメインのピークは1つであり、TDAEからの電子の移動は、1個であることが分かりました。また、電子が詰まっている上限のエネルギー付近での光電子スペクトルを調べると、電子の移動によるピークを観測し、確かに1個の電子がC₆₀側へ移動していることが分かりました（図2、右上）。
　さらに研究グループは、京都大学の佐藤徹准教授の最新の計算法（第一原理計算法）によって、窒素の結合エネルギーの計算結果と実験結果とを比較したところ、TDAEからの電子の移動は、やはり、1個であるということが分かりました。以上の結果から研究グループは、TDAEからC₆₀へ電子が1個移動し、TDAE側の電子は、隣り合うTDAE同士の電子スピンが結合しているというモデルを提唱しました（図2、右下）。

3．今後の期待
　磁性を持つ有機分子の中で、α-TDAE- C₆₀は、電子を供給したTDAE側同士が結合していると考えられます。鉄などの原子からなる磁石と違って、分子が主役となる磁石では、分子を自由に設計して作り出すことが可能です。今回得られた結果は、磁石に有利な分子を作り出し、分子磁石を作るための強い指針となると考えられ、単分子有機磁石の開発とその高密度情報記録材料への応用、光・電場・熱によってスイッチングされる有機磁石作成への応用、生体適合性の高い有機磁性体による磁性体薬剤化合物作成への応用などが期待できます。

≪補足説明≫

※1　磁性
磁性は、物質中の電子のスピンがそろうことにより発生する。特に、3d遷移金属である鉄、ニッケル、コバルトなどは、磁性が発生しやすい金属としてよく知られる。電子のスピンがすべて平行にそろった場合を強磁性（普通の永久磁石）、反平行にそろった場合を反強磁性という。

※2　フラーレン
フラーレンは、多数の炭素（C）で構成される物質で、宇宙空間でも見いだされている。その中で、60個結合してサッカーボールのような形状になった球形の分子をC₆₀という。フラーレンは安定な物質で、この中に他の原子を入れたり、フラーレンの外に他の分子を付けたりすることで、さまざまな特性が出現することが分かっている。

※3　テトラキスジメチルアミノエチレン（TDAE）
化学式はC₁₀H₂₄N₄で窒素（N）が4個あり、そのまわりに、CH₃が8個付いている構造を持つ。示性式は [(CH₃)₂N]₂C=C[N(CH₃)₂]₂。強い還元力をもち、空気中の酸素分子を還元する。酸素で酸化されると、青い光を出す。

※4　TDAE-C₆₀
TDAE-C₆₀は、α-TDAE-C₆₀とα’-TDAE-C₆₀の2種類の結晶がある。α-TDAE-C₆₀のみ－103℃付近で構造相転移を起こし、およそ－257℃ で強磁性を帯びる。α’-TDAE-C₆₀は、粉末のサンプルでは、およそ－271.5℃まで磁性を帯びないとされていたが、単結晶は、凡そ－266℃付近で反強磁性転移することが近年分かった。70℃で約3時間熱処理すると、α’相はα相に変化する。

※5　大型放射光施設SPring-8
兵庫県の播磨科学公園都市にある軟X線から硬X線までの放射光を生み出す理化学研究所の施設。管理運営は高輝度光科学研究センターが行っている。SPring-8の名前はSuper Photon ring-8 GeVに由来。放射光とは、電子を光とほぼ等しい速度まで加速し、磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のこと。SPring-8では、X線領域の放射光を用いて、物質科学から生命科学、ナノテクノロジー、バイオテクノロジーや産業利用までの幅広い研究が行われている。

※6　光電子分光測定
物質にX線を照射すると、試料表面の電子がエネルギーをX線から受け取り、電子の結合エネルギーの分だけ引いたエネルギーを持って表面から放出する。この試料表面から放出する電子の個数とエネルギーの関係により、物質内の電子状態を調べる測定手法。この手法により、物質内の電子のエネルギー分布を直接観測することが可能となる。

※7　電子サイクロトロン共鳴（ECR）
電子が物質中で円運動しているとき、この運動の角振動数に共鳴した電磁波を吸収する現象。
