かご構造の中の原子の運動「ラットリング」と熱電特性との関連性を可視化 -原子の運動を利用する発電材料の開発に新たな道-(プレスリリース)

公開日
2012年04月20日
  • BL02B1(単結晶構造解析)
高輝度光科学研究センター、理化学研究所、東北大学原子分子材料科学高等研究機構、島根大学は、東京大学と共同で、再生可能なエネルギー技術として高い期待が寄せられている廃熱発電の素子材料として注目されているかご状物質において、機能をつかさどる原子の寄与を可視化することに世界で初めて成功しました。

2012年4月20日
公益財団法人 高輝度光科学研究センター
独立行政法人 理化学研究所
国立大学法人 東北大学WPI-AIMR
国立大学法人 島根大学

 高輝度光科学研究センター(JASRI)、理化学研究所、東北大学原子分子材料科学高等研究機構(WPI-AIMR)、島根大学は、東京大学と共同で、再生可能なエネルギー技術として高い期待が寄せられている廃熱発電の素子材料として注目されているかご状物質において、機能をつかさどる原子の寄与を可視化することに世界で初めて成功しました。
 物質の両端に温度差をつけると、わずかながら電位差が生じます。この現象は、「熱電効果(※1)」と呼ばれ、廃熱を利用した発電に応用できるため、再生可能なエネルギー技術として高い期待が寄せられています。こうした「熱電効果」を示す「熱電材料(※2)」において高い変換効率を得るには、物質の両端に温度差があることが重要であることから、電気は良く通しつつも熱は伝えにくい性質が必要とされます。しかし、電気を良く通す物質は熱も良く通す傾向にあり、発電性能の向上は簡単ではありません。
 原子がかごの中に取り込まれた構造を持つ「クラスレート(※3)」と呼ばれる物質は、かご内の原子がかご内部の大きな空間でカタカタと動き回る「ラットリング(※4)」とよばれる運動をしています。この運動により、電気はよく通しつつも、格子振動が抑制されることで熱の伝導のみを妨げるので、「熱電材料」として高い期待がもたれています。しかしながら、この「ラットリング」と呼ばれる運動がどうして熱の伝導を妨げるのかについてこれまでよく解っていませんでした。この「ラットリング」の役割が明らかになれば、原子の運動を利用した高性能な熱電材料の開発につながることが期待されていました。
 本研究グループは、熱伝導特性が大きく異なる3種類のクラスレート化合物を対象に大型放射光施設SPring-8(※5)の放射光X線を用いて精密構造解析を行いました。また、その構造情報から結晶内の電位の分布を詳細に調べました。その結果、かご内原子の「ラットリング」の影響範囲の増大に伴い、熱伝導が単調に減少することを世界で初めて明らかにしました。
 今回の成果は、原子の運動を利用した発電素子の候補材料として、0.01ミリメートル程度の微小な単結晶があれば、その熱伝導特性の予測が可能となり、廃熱発電の素子に用いられる熱電材料の開発に直接つながる評価方法として期待されます。
 本研究成果は、JASRIの藤原明比古主席研究員、理化学研究所の高田昌樹主任研究員、東北大学WPI-AIMRの谷垣勝己教授、島根大学の田中宏志教授らの研究グループによるもので、2012年4月17日に米国物理学会誌「Physical Review B」のオンライン版に掲載されました。

(論文)
"Quantitative relation between structure and thermal conductivity in type-I clathrates X8Ga16Ge30 (X = Sr, Ba) based on electrostatic-potential analysis"
日本語訳:静電ポテンシャル解析に基づくI型クラスレート X8Ga16Ge30 (X = Sr, Ba)の構造と熱伝導の間の定量的関係
著者:藤原明比古、杉本邦久、Che-Hsiu Shih、田中宏志、Jun Tang、田邉洋一、Jingtao Xu、平群諭、谷垣勝己、高田昌樹
ジャーナル名: Physical Review B
オンライン掲載日:2012年4月17日

1.研究の背景
 エネルギー資源の枯渇、大量消費による環境破壊が問題となっている現代社会において、持続可能な社会の実現は重要な課題です。とりわけ、自然エネルギーの利用や廃エネルギーのリサイクルにより環境負荷を低減する発電システムの開発は、少資源国である日本にとって最重要課題の一つです。廃熱等の利用により熱エネルギーを電気エネルギーに変換する熱電発電は、太陽光発電などとともに大変注目を集めています。
 一つの物質に温度差をつけると、わずかながら物質内に電圧が生じます。この熱電効果は廃熱を利用した発電に応用できるため、高い熱電性能をもった材料の探索とそれを用いた発電素子の開発に期待が寄せられています。熱電材料において高い変換効率を得るには、大きな温度差が必要であることから、電気は良く通しつつ熱は伝えにくい性質も必要とされます。しかし、電気を良く通す物質は熱も良く通す傾向にあり、発電性能の向上は簡単ではありません。
 原子がかごの中に取り込まれた構造を持つクラスレートは、かご内の原子がかご内部の大きな空間でカタカタと動き回る「ラットリング」とよばれる運動をし、熱の伝導のみを妨げるので、熱電材料として高い期待がもたれています。しかしながら、「ラットリング」が熱の伝導を妨げる機構はこれまでよく解っていませんでした。この「ラットリング」の役割が明らかになれば、原子の運動を利用した高性能な熱電材料の開発につながります。

2.研究内容と成果
 本研究グループは、結晶構造の基本骨格が同じにも関わらず熱伝導特性が大きく異なる3種類のクラスレート化合物の微小単結晶に対して、大型放射光施設SPring-8のビームラインBL02B1(単結晶構造解析)を用いた回折実験により、精密構造解析を行いました。さらに、その構造情報から結晶内の電位(静電ポテンシャルともいう)の分布を詳細に調べました。
 3種類の化合物は、I型クラスレートとよばれる半導体で、ガリウム(Ga)とゲルマニウム(Ge)で構成されるかご構造(図1緑)の中に、バリウム(Ba)またはストロンチウム(Sr)原子(図1濃紫)がゲスト原子として閉じ込められた構造を有しています(図1)。いずれの化合物の場合も、左下のかごに閉じ込められたゲスト(Ba(1)またはSr(1))はかごの中心に留まっているのに対して、右上のかごに閉じ込められたゲスト(Ba(2)またはSr(2))は大きな広がりを持っています。これは、大きな空間がある右上のかご中でゲスト原子が「ラットリング」を起こしていることに対応します。ゲスト原子がBaの化合物では、かごを形成する原子(図1緑)がほぼ完全な場合(図1(a))に比べ、このかごを形成する原子が少ない(抜けた)不完全な部分が極めて微量(1.5%)含まれるだけで、かご中のゲスト原子の運動が大きくなること(図1(b))がわかりました。また、ゲスト原子の大きさがBaよりも小さいSrに置き換わった場合には、かごの構造が全く同じでも、ゲストの運動が非常に大きくなっていることがわかりました(図1(c))。ゲスト原子の運動の広がりがどのように熱伝導の低減に寄与するかを明らかにするために、実験で求めた構造情報(結晶を構成する原子核の正の電荷と結晶内に広がる電子の負の電荷の分布)から結晶内の静電ポテンシャルを求め、「ラットリング」を起こしているゲスト原子の周りでその値が極小(谷)となる部分を境界として可視化しました(図1赤紫)。この境界の内側が、ゲスト原子の運動が影響する領域と理解できます。いわば、「ラットリング」領域ともいうべきこの領域が、運動しているゲスト原子の影響を直接示すものであります。今回、世界で初めて、物質の運動に起因する構造的特徴から物質の熱伝導特性に影響する機能の可視化に成功しました。「ラットリング」領域は、3種類の化合物で形状、サイズともに大きく異なることがわかります。この領域サイズをゲスト原子がもつ典型的な大きさで規格化した値が大きいほど、熱伝導が低下する関係(図2)も明らかになりました。

3.今後の展開
 現在、太陽光発電や熱電発電は、新しい電気エネルギー供給源として注目を集めております。一方で、その実用化のためには、高い性能を示す材料探索から進めていく必要もあります。開発段階の新材料は、ごく微量しか得られない場合も多く、その評価の難しさが開発を遅れさせている原因にもなっています。今回の成果により、原子の運動を利用した発電材料の研究において、他の測定が困難な0.01ミリメートル程度の微小な単結晶があれば、その熱伝導の特性予測が可能となり、新しい発電材料の開発に寄与するものと期待されます。
 また、今回の静電ポテンシャルの可視化は、原子の運動に伴う機能だけではなく、様々な機能、特性の可視化にもつながるため、今後、実用材料の機能評価の新しい手法として開発を進めていきます。

 ここで紹介した研究は、文部科学省科学研究費補助金(No. 19051004)による助成を受け、SPring-8の利用研究課題として行われました。


《参考資料》

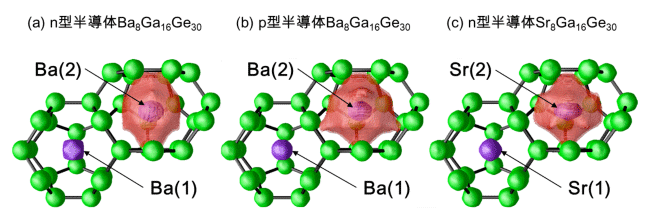

図1:3種類のI型クラスレート化合物のかご構造、ゲスト原子とゲスト原子の影響範囲を示す「ラットリング」領域(薄紫)
図1:3種類のI型クラスレート化合物のかご構造、ゲスト原子と
ゲスト原子の影響範囲を示す「ラットリング」領域(薄紫)

GaおよびGe(緑)によって形成されるかご構造はほとんど同じにもかかわらず、ゲスト原子の広がり(濃紫)は3種類の物質で異なります。ゲスト原子がBaで、かご構造の完全性が高い場合(a)に比べ、ゲスト原子がBaと同じでも、かごを形成する原子が少ない(抜けた)不完全な部分が極めて微量(1.5%)含まれたり(b)、ゲスト原子の大きさがBaよりも小さいSrに置き換わったりする(c)だけで、ゲスト原子の運動が大きくなっていることがわかります。今回の研究により、そのゲスト原子の影響する領域(赤紫)の可視化に成功し、そのサイズが熱伝導低減と直接的に関係していることが明らかになりました。

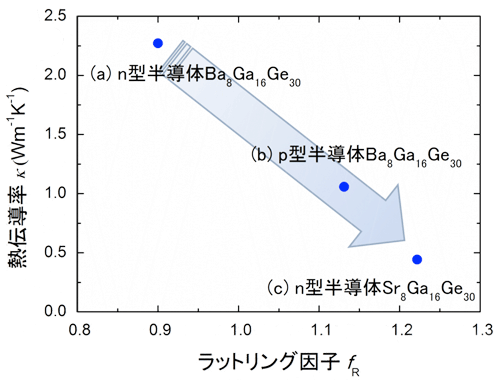

図2:熱伝導に対するラットリングの寄与の関係
