本研究成果のポイント
○　超分子複合体の構造をナノメートル分解能で可視化するための試料作製と解析方法を提案
○　非晶質氷薄膜中に試料を埋め込むことによりX線照射率を約1万倍に向上、必要試料量を約1千分の1に効率化
○　今後のSACLAにおける非結晶生体・材料粒子構造研究の加速的進展に期待

背　景
　1895年にドイツのヴィルヘルム・コンラート・レントゲンが、波長が原子程度の電磁波であるX線を発見しました。15年後の1910年、電子を発見したイギリスのジョセフ・ジョン・トムソンは、電磁波X線が、その電場によって電子を周期的に揺さぶると、それと同じ波長をもつX線が、ちょうど石を投げ入れた湖面の波紋のように、電子から放射されることを明らかにしました。しかし、電子がX線を放射する力は、散乱断面積と呼ばれる物理量で測ると6.6x10^-25 cm²と極めて弱いものでした^[1]。その後、ドイツのマックス・フォン・ラウエらは、波長が0.1 nm程度のX線が物質内の電子分布、すなわち物質の構造を調べるのに適していることを実験と理論で示しました。X線入射で生じる物質中電子からの放射X線が重なり合って縞模様が観測され（干渉縞）、その模様をフーリエ解析と呼ばれる数学の原理を用いて解析すると、電子の分布が明らかになるというものです。しかし、電子のX線散乱断面積が小さいために、分子の構造を詳しく調べるには、それらが整列した結晶と強力なX線が不可欠でした。分子を規則正しく並べると、特定の方向の干渉縞が激烈に強調され、散乱断面積の小ささを補償できるのです。現在、SPring-8では、どんなに巨大な分子でも、結晶化さえ可能であれば、その構造を原子の解像度で明らかにすることができるようになってきました。一方で、結晶にならない粒子の構造はどのようにして調べたらよいのでしょうか？人類の福祉に貢献する生命科学や、国の生活・産業基盤を支える材料科学分野では、結晶にならない粒子・分子が多く知られており、その構造解析が希求されているのが現状です。
　1999年にアメリカのミャオらによって発案されたコヒーレントX線回折イメージング法(Coherent X-ray Diffraction Imaging, CXDI)は、結晶化が原理的に不可能または極めて困難な巨大分子・粒子やその集合体などの構造解析に適用できるものと期待されています^[2]。同法では、情報科学の力を借りることで、干渉縞から、入射X線の方向に投影された電子密度分布を回復することができます^[3]。しかし、単一の分子や粒子の散乱断面積はとても小さいので、強くて波のそろったX線を試料に入射する必要があります。この様な問題を解決するのが、X線自由電子レーザー（X-ray Free Electron Laser: XFEL）からの波面のそろった超高強度X線パルスを用いるCXDI実験です。ただし、超高強度XFEL光パルスが物質に入射すると、干渉縞が生じてすぐに物質中の原子から電子が剥ぎ取られ、原子レベルでの破壊が生じるので、そのことを十分に考慮した実験方法を検討・考案する必要がありました。
　最初に考えられたのは、分子や粒子を含む数ミクロンサイズの微小溶媒液滴をコンテナにして、照射野に導入する方法です。しかし、液滴中の分子・粒子にX線をうまく当てるのはなかなか難しく、アメリカのXFEL施設LCLS（SLAC Linac Coherent Light Source）では､ 有効な信号を取得できるのは数千回に1回以下と言われます。この低い照射率を補うためには、数十mLの高純度試料溶液が必要です。さらに、構造解析に無用な事象の発生を避けるために真空中での実験が不可欠ですが、液滴を真空中に入れると水が一瞬で蒸発してしまいます。材料粒子や生体分子の多くは溶媒の中で機能構造を保つものが多いので、溶媒が飛散すると壊れてしまいます。上手く壊れなかった分子構造を見ることができたとしても、電子のX線に対する散乱断面積を考慮すると、2009年のノーベル化学賞の対象となったリボソームやそのサブユニット^[4]のような分子量数百万の核酸・たんぱく質複合体でさえ、干渉縞をノイズなく高い精度で観測することは極めて困難で、10²⁰ X線光子/μm²/パルス程度のX線強度を用いたとしても、雑音の混入を考えると数十〜百万ショット、時間にして数十時間程度が必要かもしれません。限られた本数のビームライン、限られた実験時間を効率的に利用するためにも、微小溶媒液滴をコンテナにして照射野に導入する方法には、今後解決すべき課題が多くあります。

研究手法と成果
　今回、研究グループは、発想を転換し、従来から生体分子・粒子の電子顕微鏡観察で用いられてきた非晶質(アモルファス）氷薄膜中に試料の分子・粒子を高数密度で散布して埋め込む試料作製法を実験に採用することにしました。そのような試料であれば、どこにX線を照射しても試料分子・粒子への照射確率は100%となります。多数の粒子は散乱断面積の増大に貢献でき、薄い氷は粒子のコントラストを悪化させることはありません。それ故、十分な強度のX線を入射すれば、ノイズの少ない構造解析可能な干渉縞を観測できます。今回は、このアイデアが実用化できるのかを調べるために、現状のX線検出器と現実的な試料作製条件等を考慮しながら、計算機シミュレーションを行いました。

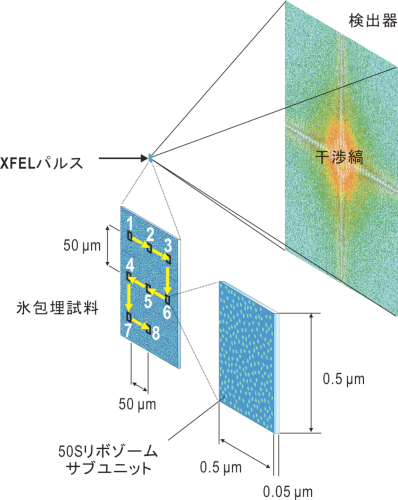

　試料として、計算機の中に約4.3億個の水分子で構成された0.5x0.5x0.05 μm³の薄氷板を大規模分子動力学計算によって作製し、その中に、分子サイズ約25 nm の50Sリボソームサブユニット229個（全原子数約2100万）を、重なりが無くその向きがバラバラになるように埋め込みました（図1）。これは、50 mg/mLの濃度に対応し、通常の生化学実験で十分に精製・濃縮可能な範囲にあります。X線回折実験に特有な幾何学的制約から^[5]、今回は解像度0.8 nmでサブユニット粒子の三次元像を再生することを試みたので、解析に必要な重複しないサブユニットの向きは、およそ1800と計算され、このような試料板を8枚作成しました。
　この8枚の試料板に、入射波長0.06 nmで強度5x10¹⁶ X線光子／断面積0.5x0.5 μm²のX線ビームを入射した場合を想定しました。実際のアモルファス氷試料は今回作成した試料板よりも面積が大きいので、試料を動かしながらX線ビームを8か所に照射して干渉縞を記録するという実験を行ったことになります。

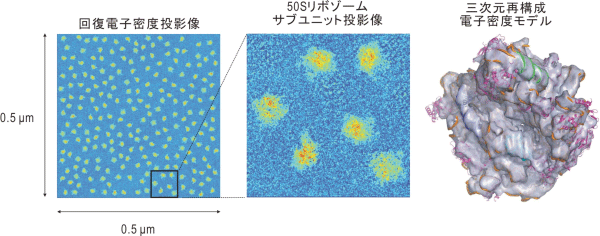

　このような条件で得られる干渉縞を、大きさ50×50 μm²の画素を2048×2048 並べた検出器で記録します。干渉縞から投影像を回復すると、入射X線に対して様々に配向した229個のサブユニットの像が含まれます。画像工学分野で利用されている多変量解析と呼ばれる方法を用いることで、8回の照射で得られた異なる向きにある1832個のサブユニット像から、三次元電子密度像を解像度0.8 nmで再構成することができました（図2）。さらにこの方法の利点として、現実の試料調整では精製度100%はありえませんが、この多変量解析を使うと、目的分子以外の構造解析に不要な分子を排除することができます。

今後の期待
　私たちが提案する方法が実用化できれば、ある程度の純度試料溶液を数十μL用意し、今回のシミュレーション非晶質氷薄膜試料を作成すれば、XFELパルス100ショット程度、時間にして1分にも満たない時間内に構造解析に必要な干渉縞を得ることができる回折パターンが取得できます。このような実験の実現に向けて、私たちはXFELX線照射実験に向けた低温試料固定照射装置”壽壱号（ことぶきいちごう）”^[6]と、厚さを制御しながら非晶質氷薄膜試料を作成する湿度制御試料作製装置”宝恵駕篭四号（ほえかごよんごう）”^[7]を開発してきました。また、データ処理および像回復用ソフトウエアパッケージ”四天王”^[8]の開発も進んでいます。さらに、今回のシミュレーションよりも高い分解能での解析を目指して、物理数学面での理論構築を進め、また、情報工学からさらに進んだ超多変量解析の導入などを始めています。今回のようなシミュレーションは、スーパーコンピュータ「京」やそれの派生型を用いることで、大幅に時間短縮ができるので、国家基幹技術の有機的かつ機動的・戦略的な連携のスタイルとなるでしょう。
　ここで提案した実験方法と解析方法の実用化には一定の目途が立っており、SACLAの高度化がさらに進み、より強力なX線が供給できるようになれば、長年の夢であった非結晶粒子のナノメートル分解能構造解析が現実となります。これによって、非結晶生体・材料粒子の構造研究を加速的に進展させることが期待できます。
