本研究成果のポイント
• 高結晶性・高配向性と高溶解性を実現した塗布可能な半導体ポリマーを開発
• 溶解性を高めるアルキル基を使うと配向性も向上
• 8.2%のエネルギー変換効率を達成、有機薄膜太陽電池の高効率化に道

背　景
　半導体ポリマーを用いた塗布型有機薄膜太陽電池は、軽量で柔軟という特徴を持ち、さらに、印刷という安価なプロセスで大量に作製できることから、次世代の太陽電池として注目されています。実用化に向けては、エネルギー変換効率の向上が重要な課題で、吸収した光エネルギーを効率よく電荷に変換し、発生した電荷を効率よく輸送することが求められています。それには、半導体ポリマーの結晶性と配向性の向上が必要です。
　塗布型有機薄膜太陽電池では、通常、正孔を流す半導体ポリマーと電子を流すフラーレン誘導体を有機溶媒に溶かして混合し、この溶液を塗布して発電層となる膜を作ります。ポリマーとフラーレンという異物が混在した状態では、ポリマーの結晶を成長させることが困難です。ポリマーの結晶性を向上させるためには、ポリマー同士が強い相互作用を持つ必要があります。2012年に尾坂、瀧宮らの研究チームは、2個のベンゼン環からなるナフタレンを基本構造に持つナフトジチオフェンとナフトビスチアジアゾールを組み合わせた半導体ポリマー（図1左：ポリマー1）を開発しました。ポリマー1は分子同士の相互作用が非常に強く、フラーレンと混合しても結晶を形成します。しかし、高結晶性のため溶解性が低くなり、印刷プロセスを適用しにくいという課題がありました。

研究手法と成果

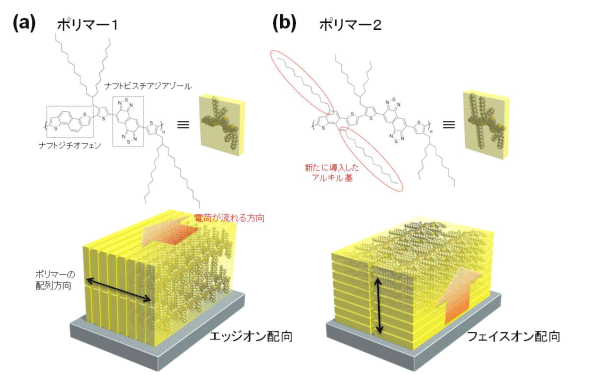

　共同研究グループはポリマー1の溶解性を改善するために、尾坂、瀧宮らの研究チームが開発した置換基導入手法を用いて、ポリマー1のナフトジチオフェンに炭素12個が直列に並んだアルキル基を2本導入しました（図1右：ポリマー2）。合成したポリマー2は溶媒への溶解性が格段に改善し、印刷プロセスへの適性も格段に向上しました。また、大型放射光施設SPring-8^[3]でX線回折測定を行ったところ、ポリマー2はポリマー1と同様の結晶性を保つだけでなく、アルキル基を導入しただけで、ポリマーの配向が基板と垂直な方向を向いた「エッジオン（edge-on）」から、基板と平行な方向の「フェイスオン（face-on）」へと変化することも分かりました（図1下）。フェイスオンでは、電流が流れる方向とポリマーの向きがそろっているため、塗布型有機薄膜太陽電池で効率的な電荷輸送を行うための理想的な配向状態といえます。

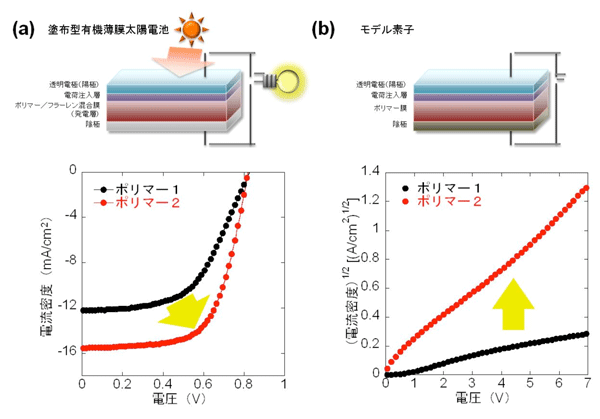

　実際に、ポリマー2を用いた塗布型有機薄膜太陽電池を作製し評価したところ、電流密度は上昇し（図2a）、ポリマー1では5％程度であったエネルギー変換効率は8.2％と著しく向上することが分かりました。さらに、太陽電池材料の性能評価として広く使用されるモデル素子でも評価したところ、同様にポリマー2の電流密度は上昇（図2b）、電荷移動度はポリマー1に比べて1桁高い値を示すことも確認しました。つまり、フェイスオン状態による電荷輸送性の向上が、変換効率改善の大きな要因であると分かりました。

今後の期待
　今回、塗るだけで理想的な結晶・配向状態を実現し、良好な電気特性を示す半導体ポリマーを開発しました。今後、塗布型有機薄膜太陽電池により適した基本構造を持つ半導体ポリマーを開発し、そこにアルキル基を導入して最適化できると、大幅なエネルギー変換効率の向上が期待できます。また、このような分子の結晶・配向状態を制御するための分子設計・合成技術はさまざまな新機能発現につながり、デバイスに展開可能な新たな有機材料の開発にも貢献すると期待できます。
　本研究はJST戦略的創造研究推進事業 個人型研究（さきがけ）「太陽光と光電変換機能」研究領域（研究総括：早瀬修二九州工業大学大学院生命体工学研究科教授）における研究課題「高効率有機薄膜太陽電池を目指した新規半導体ポリマーの開発」（研究者：尾坂格）の一環として行われました。

《参考図》

《用語解説》
[1] 　塗布型有機薄膜太陽電池
有機半導体の溶液を塗布して形成する発電層を用いた薄膜太陽電池の総称。有機半導体としては、ホール（正孔）を輸送する半導体ポリマーと電子を輸送するフラーレン誘導体が通常用いられる。印刷プロセスによる大量生産が適用できるため安価であり、軽量で柔らかいことから、次世代の太陽電池として注目を集めている。

[2] 　半導体ポリマー
π（パイ）共役系ポリマーあるいは導電性ポリマーと呼ぶことも多い。ポリパラフェニレンビニレンやポリチオフェンなどさまざまな半導体ポリマーが合成され、有機デバイスに応用されている。2000年に白川英樹教授は、アラン・ヒーガー教授、アラン・マクダイアミッド教授らとともに、導電性高分子の発見と開発への功績によりノーベル化学賞を受賞した。

[3]　大型放射光施設SPring-8
理研が所有する兵庫県の播磨科学公園都市にある世界最高の放射光を生み出す放射光施設。利用者支援は高輝度光科学研究センターが行っている。SPring-8の名前はSuper Photon ring-8 GeVに由来。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のこと。SPring-8では、この放射光を用いて、ナノテクノロジー、バイオテクノロジーや産業利用まで幅広い研究が行われている。
