背景
　環境への負荷を可能な限り低減させる技術の開発は近年、その重要性を増すばかりです。特に、酸素や一酸化炭素、窒素酸化物（NO_X）や硫黄酸化物（SO_X）などのガス分子を効率よく分離・除去する技術は、産業的な側面や環境問題において重要な課題です。その中でも一酸化炭素（CO）は、私たちの身の回りでは一酸化炭素中毒を引き起こす毒性ガスとして知られています。炭素を含む物質が不完全燃焼する際に生じ、自動車などの乗り物から出る排ガス中にも含まれますが、ほとんどの場合、高価な触媒を用いて二酸化炭素（CO₂）へと変換され、大気中に放出されています。これはCO₂排出量の観点からも決して望ましい状況ではありません。また、鉄鋼業の製鉄プロセスにおいても莫大な量のCOが副生ガスとして発生しており、CO₂へと変換して排出されています。もしも、排ガスに含まれるCOを分離・精製し、化成品材料として転用することができれば、COおよびCO₂排出の問題を解決するのみならず、これまで捨てていたものを新たな資源として利用可能となります。これを実現することは、天然資源に乏しい日本において特に重要です。
　ガス分子をはじめとする小さな分子を効率よく分離するために、従来用いられてきた材料として、ナノメートルサイズの細孔（ナノ細孔）を有した「多孔性物質」があります。例えば、ゼオライトや活性炭といった多孔性材料は、普段私たちの身の回りでも使われているなじみ深い材料です。しかし、古くから用いられてきたこれらの材料は構造が単純で、分子レベルでの高機能化が困難でした。

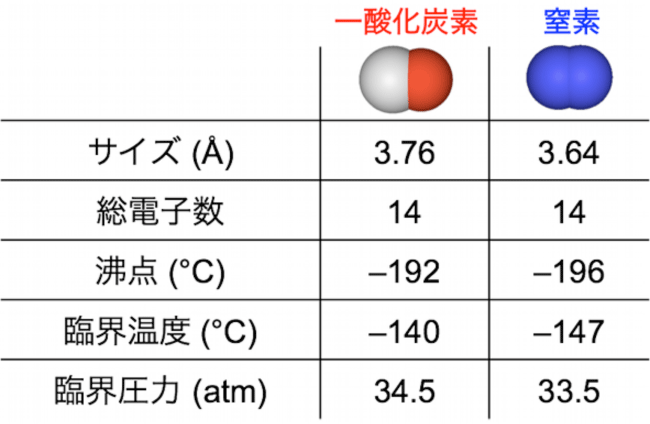

　一方、最近になって、金属イオンと有機配位子^※6との複合化によって作られる「多孔性金属錯体（PCPまたはMOF）」^※7と呼ばれる新しい物質が開発されました。PCPは、分子レベルで細孔の大きさや形状、化学的性質を精密に設計することができるため、非常に大きな注目を集めています。COを混合ガスから分離する場合、空気や排ガスに大量に含まれる窒素（以下N₂）とCOをどのように区別するかが重要です。しかしながら、COとN₂はその性質がとてもよく似ており（表1）、一般的な材料では区別することが大変難しいため、新たなメカニズムに基づく分離材料の開発が必要不可欠です。

研究内容と成果
　本研究では、ナノ細孔の構造を変化させながら、COを効率よく内部に取り込むことのできるPCPの開発に成功し、COと非常によく似た性質（大きさや沸点）をもち、一般的に分離することが困難であるとされているN₂との混合ガスからCOを選択的に分離・回収することに成功しました。

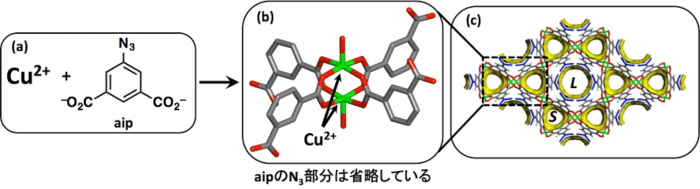

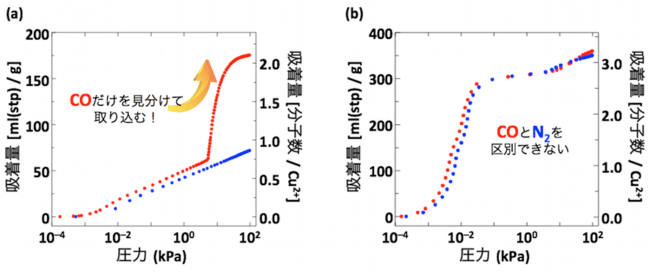

　生体内ではヘモグロビン^※8とよばれるタンパク質が効率よく酸素を運搬しています。このタンパク質は、酸素と弱く相互作用する部分をもっています。生体内に酸素を取り込むと、タンパク質全体の形が変わり、低エネルギーで効率よく酸素を取り込んだり放出したりすることを実現しています。私たちはこのような仕組みをうまく模倣することで、これまでになかった多孔性材料を実現できるのではないかと考えました。具体的には、COと弱く相互作用する銅イオン（Cu²⁺）と、有機配位子である5-アジドイソフタル酸（aip）とを反応させ、目的のPCPを合成しました（図1aおよび1b）。このPCPの内部には、1次元のトンネルのような形状をした大きさの異なる2種類のナノ細孔（LとS）があり（図1c）、それらの直径はそれぞれ0.9および0.4ナノメートルであることがわかりました。特に小さなナノ細孔（S）の表面には銅イオンが規則正しく配列されており、COの取り込みに対して効果的に働くことが期待できました。また、興味深いことに、このPCPで特定の種類の分子の出し入れが起こるとナノ細孔のサイズ・形状が変化することを見いだしました。続いて、ナノ細孔へのガス分子の取り込まれやすさを調べる目的で、一般的に区別することが大変難しいCOとN₂の吸着等温線測定^※9を行いました。その結果、非常にCOを取り込みやすいことがわかりました（図2a）。これは、過去に報告された物質では全く見られない現象で、今回のPCPが非常に特別なものであることを示しています（図2b）。

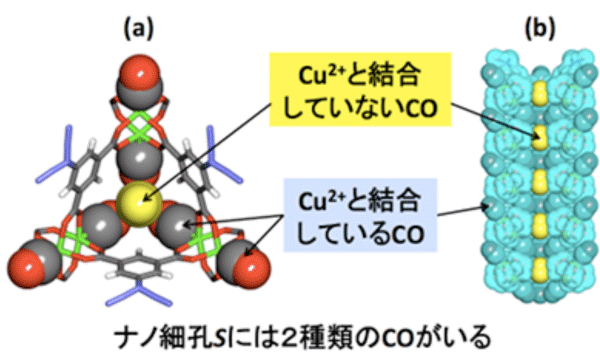

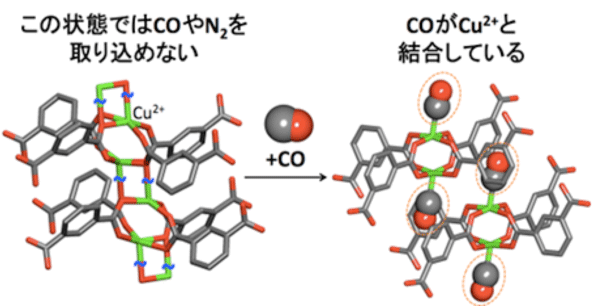

上述のような違いがどのような原理に基づくかを明らかにするために、COを取り込む前後のPCPの構造決定が必要不可欠でした。私たちは、理化学研究所 放射光科学総合研究センター量子秩序研究グループの高田 昌樹グループディレクターと協力し、大型放射光施設SPring-8の高輝度・高分解能な放射光X線（粉末回折ビームラインBL44B2）を用いて粉末X線回折測定^※10を行い、COを細孔の中に取り込む前後の構造を明らかにすることに成功しました。この実験から、今回のPCPは細孔の形を変えることで効率的にCOを取り込んでいることが分かりました。COを取り込む前には銅イオンが整列したナノ細孔Sは、実は閉じた構造をとっており、CO分子を細孔内部に取り込むことができない状態でした。具体的には銅イオンと有機配位子に含まれる酸素原子が結合することで細孔サイズが小さくなっていました（図3左）。一方、COを取り込んだ後はこの結合が切断され、代わりにCOが銅イオンと結合していることがわかりました（図3右）。これにより孔の大きさが少し大きくなり、銅イオンの上に取り込まれたCOに加えて、ナノ細孔の中央部分にさらにCOが取り込まれていることがわかりました（図4）。N₂分子は銅イオンとほとんど相互作用せず、このような構造変化を引き起こすができないために、小さなナノ細孔には取り込まれないと考えられます。

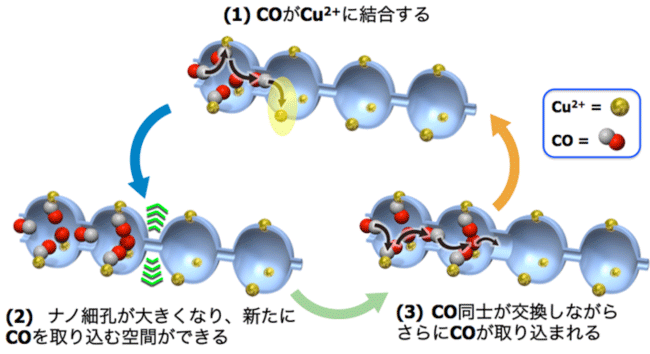

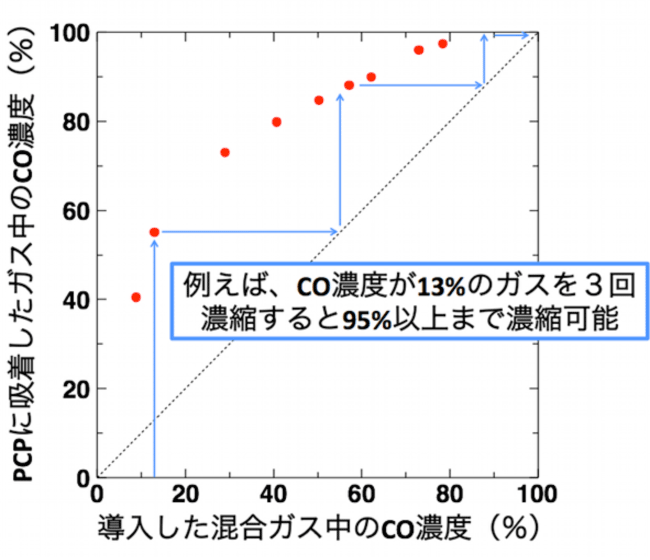

　続いて、今回開発したPCPがCOを効率的に分離・回収できるかを調べました。具体的には、様々な比率で混ざり合ったN₂とCOの混合ガス（COの比率：10-80%）をPCPによって吸着（捕捉）させ、回収したガスの中にどのくらいCOが含まれるかを確認しました。すると、どのような比率の混合ガスであっても、非常に高い効率でCOを回収できる事がわかりました。図5のグラフは、COの濃度が低い混合ガスを用いても、吸着と回収のステップを複数回繰り返すことで高純度のCOガスが得られることを示しています。また、今回我々が開発したPCPはさまざまな従来材料と比べても非常に高い効率でCOを分離できることがわかりました。例えば、今回開発したPCPと同じ銅イオンが含まれる材料であっても、（1）銅イオンとCOが相互作用できないものや（2）構造変化がない材料では高い分離効率は確認されませんでした。私たちのPCPでは、COが取り込まれることによって、さらに多くのCOを次々に細孔内部へ呼び込むまったく新しいメカニズムに基づいています（図6）。私たちはこのような新たな現象を、「Self-accelerating sorption process（自己加速的な吸着プロセス）」と呼んでいます。

今後の期待
　今回開発した材料を実用化することで排ガスからのCOの効率的分離による資源化や、シェールガス等から水蒸気改質プロセス^※11で発生させたCOガスの精製などを通じて社会に大きなインパクトを与えることが期待されます。

《用語解説》
※1　一酸化炭素
化学式で表すと「CO」となる、常温・常圧で無色・無臭のガス。有機物が燃焼すると二酸化炭素が発生しますが、不完全燃焼の場合はCOが発生します。産業界においては酢酸やメタノールなどの原料として用いられています。また製鉄プロセスにおいて、莫大な量のCOが発生しています。

※2　多孔性材料
多数の微細な孔を持つ物質。吸着材、分離材や触媒などに利用されます。

※3　ナノ細孔物質
無数のナノメートルサイズの孔を有する物質。活性炭やゼオライトが代表的な例。今回の成果では多孔性金属錯体（PCPもしくはMOF）^※7と呼ばれる物質を用いています。

※4　大型放射光施設（SPring-8）
兵庫県の播磨科学公園都市にある非常に強力な放射光を利用できる施設。SPring-8の放射光は、物質科学・地球科学・生命科学・環境科学・産業利用などの幅広い分野で利用されています。

※5　シェールガス
地下のシェール層から得られるメタンを主成分とする化石燃料ガス。近年になって採掘が可能になったもので、アメリカをはじめ石油からシェールガスへのエネルギー転換が起こっており、この新技術に基づく社会現象はシェールガス革命と呼ばれています。

※6　有機配位子
金属イオンと配位結合を形成する有機化合物のことで、カルボキシル基、アミノ基やチオール基などを含む数多くの化合物が知られています。

※7　多孔性金属錯体（PCPもしくはMOF）
金属イオンと有機配位子がジャングルジム状に組み上がった金属錯体結晶。ナノサイズの細孔を利用した、ガス貯蔵・ガス分離・触媒・センサーなど幅広い分野での応用が期待されている物質群です。

※8　ヘモグロビン
赤血球に含まれる酸素運搬タンパク質。ヘム鉄と呼ばれる酸素を捕捉する部位が複数存在しますが、これら捕捉部位はタンパク質の構造変化を介して協同的に働くことが知られています。これにより効率的な酸素運搬能力を獲得しています。

※9　吸着等温線測定
特定温度においてナノ細孔物質中にガス分子がどのくらい取り込まれるかを調べるための測定手法です。

※10　粉末X線回折測定
結晶にX線を照射すると、原子や分子の規則正しい並び方を反映した回折現象が観測されます。その回折パターンを解析することから、結晶中で原子や分子がどのように配列しているかを調べることができます。

※11　水蒸気改質プロセス
メタンから触媒を用いてCOと水素に分解するプロセス。燃料電池等で水素を得るために用いられています。
