大型放射光施設 SPring-8

公開日

2014年02月25日

2014年2月25日
国立大学法人東京大学
日本原子力研究開発機構
公益財団法人高輝度光科学研究センター
国立大学法人広島大学

本研究成果のポイント
• 希薄磁性半導体中の微量な磁性元素のみを高精度で観測
• 従来の手法では判別が難しかった磁性元素の状態を判別し、強磁性発現のミクロなメカニズムを解明
• 磁性元素の役割を明らかにすることで、高性能な希薄磁性半導体の物質設計が可能に

研究の背景

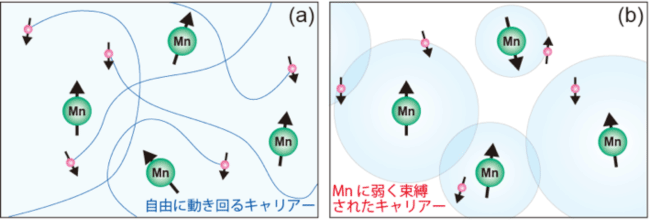

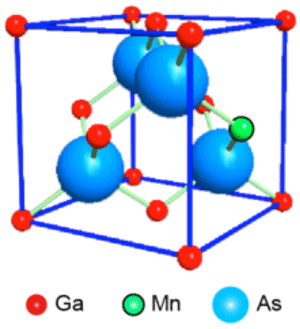

　シリコンに代表される半導体は、電化製品やパソコンの集積回路、信号のダイオード（LED）など身近に存在し、その応用は非常に多岐にわたります。半導体は現代のエレクトロニクスの主役といえるでしょう。一方で、ハードディスクなどの記録媒体には、磁石の性質（強磁性）を示す磁性材料が用いられています。物質を構成する電子は電荷を持つとともにミクロな磁石の性質も持ち合わせており、半導体は電荷の、磁性体は磁石の性質を利用しています。この半導体の持つ電気的な性質と磁性材料が持つ磁石の性質を併せ持った物質が「希薄磁性半導体」です。磁性元素であるマンガン（Mn）を半導体砒化ガリウム（GaAs）に数％の濃度で添加したGaMnAsは（図1）、新しい希薄磁性半導体として1996年に日本で発見されました。半導体内に点在しているマンガンはそれ自体がミクロな磁石の性質（スピン）を持っていますが、磁性体になるためには、それぞれのスピンの向きが揃っていなければいけません。そこで離れたマンガン同士のスピンの向きを揃えるために、電気伝導を担うキャリア（ここでは正孔：電子の孔で正の電荷を持つ）が働いていると考えられています。しかしながら、強磁性が発現するメカニズムは明らかとなっておらず、これまでにさまざまなモデルが提唱されています（図2）。代表的なモデルは、三価のガリウム（Ga³⁺）を二価のマンガン（Mn²⁺）で置換することで、スピンを持ったマンガンが電気伝導を担うキャリアの供給源（アクセプター）にもなるZener p-d交換モデル（図2(a)）、もう一つは、マンガンは三価のままでキャリアがその周りに弱く束縛されている磁気ポーラロンモデル（図2(b)）です。Zener p-d交換モデルでは、スピンを持つキャリアが結晶内を自由に移動することで、遠く離れた磁性元素同士のスピンの向きを揃えます。磁気ポーラロンモデルでは、マンガンの周りに束縛されたキャリアが水素原子のような状態を作り、隣接するキャリアの軌道が重なることでマンガン同士のスピンの向きが揃います。これら二つのモデルではマンガンの価数が異なっていることが予想されるため、GaMnAs中のマンガンの価数を同定するための研究が精力的に行われてきましたが、価数だけではメカニズムを結論づけることができませんでした。

研究内容と成果

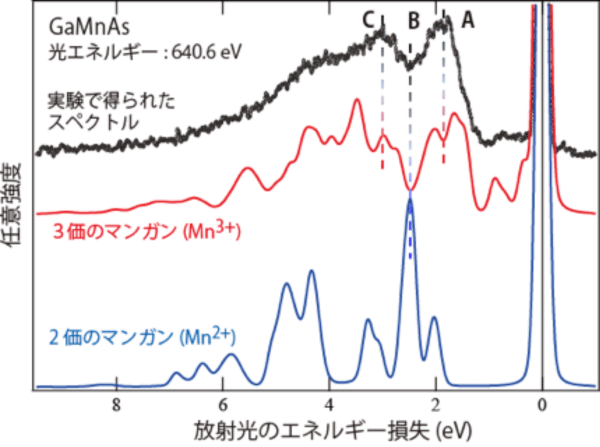

　GaMnAsの強磁性発現メカニズムを明らかにするためには、磁性元素であるマンガンの価数に加えて、砒化ガリウムの分子軌道とマンガンの結合の強さも含めた詳細な電子状態の情報が必要です。そこで、東京大学を中心とする研究グループは、特定の元素の電子状態を高感度で検出することのできる軟X線吸収・発光分光^※5と呼ばれる手法を用いてGaMnAs中のマンガンの電子状態を調べました。従来の装置を用いた軟X線吸収分光では、二つのモデルから理論計算で求められるスペクトルに違いがほとんどなく、実験結果との比較で正しいモデルを示すことができませんでした。そこで、従来のものより一桁高いエネルギー分解能を持つ軟X線発光分光装置を用いて精密に分析しました。図3は、入射したＸ線のエネルギーを原点として描いた軟X線発光スペクトルです。実験で得られたスペクトルは、高分解能の測定にも関わらず、滑らかな山のような形状を示しました。この結果は孤立して存在しているマンガンでは予想されないもので、砒化ガリウムとマンガンの分子軌道がよく結合していることを示唆しています。
　次に研究グループは、実験で得られた軟X線発光スペクトルを理論モデルによるシミュレーションの計算結果と比較しました。その結果、二つのモデルから理論計算で求められる軟X線発光スペクトルの形状に大きな違いが見られました。図3で示したように、軟X線発光スペクトルに見られる特徴的なピークAとCは、三価のマンガンでは周囲の原子の軌道から構成される水素原子のような束縛軌道との結合が強いと仮定した計算で良く再現することができています。一方で、二価のマンガンを仮定した計算結果にあるピークBは実験結果と全く一致しませんでした。この結果は、マンガンが二価であるZener p-d交換モデルよりも、マンガンが三価である磁気ポーラロンモデルに近い電子状態となっていることを示唆しています。以上より、磁性元素であるマンガンの価数と軌道の結合を実験と理論で検証し、GaMnAsにおける強磁性を正しく説明するのは磁気ポーラロンモデルであることを明らかにしました。

今後の展開
　本研究では、GaMnAsに含まれる微量な磁性元素であるマンガンの電子状態を高精度な軟X線発光分光実験により観測し、計算によるシミュレーションと比較することで強磁性を発現するメカニズムを正しく記述するのは磁気ポーラロンモデルであることを示しました。この知見は、GaMnAsの高性能化や、理論モデルによる希薄磁性半導体の新たな物質設計に役立つと期待されます。また、高感度な検出器と高輝度光を用いた高精度な軟X線発光分光を利用して、マンガンなどの磁性元素を含む希薄磁性半導体の電子状態を明らかにすることで、スピントロニクスの更なる発展が期待されます。

《参考図》

《用語解説》
※1　希薄磁性半導体
半導体のごく一部を磁石の性質を持った元素で置きかえることにより、半導体としての電気的な性質や光特性を活かしたまま、磁石の性質をあわせ持たせた物質のこと。これら複数の性質をうまく組み合わせることで、新しいデバイスへの応用が期待されている。

※2　砒化ガリウム
3価のガリウムと5価の砒素からなる典型的な化合物半導体。特定の可視光を強く吸収する性質を持ち、半導体素子や半導体レーザーの材料として広く用いられている。

※3　大型放射光施設SPring-8
SPring-8は兵庫県の播磨科学公園都市にある世界最高輝度の放射光を生み出す理化学研究所の施設。SPring-8の名前はSuper Photon ring-8GeVに由来。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のこと。SPring-8では、この放射光を用いて、ナノテクノロジー、バイオテクノロジーや産業利用まで幅広い研究が行われている。

※4　東京大学放射光アウトステーションビームラインBL07LSU
2006 年 5月に総長直轄の組織として発足した放射光連携研究機構物質科学部門がSPring-8の長直線部に所有する世界最高水準の軟X線アンジュレータビームライン。3つの常設の先端分光実験ステーションとユーザーが任意に装置を持ち込める1つのフリーポートを有し、2009 年10月から共同利用を開始している。

※5　軟X線吸収・発光分光
100～2000 eV付近のエネルギー領域の光を軟X線と呼ぶ。医療用などに使われる、エネルギーが高く物質を透過してしまう通常のX線とは異なり、軟X線は透過性が低く、さまざまな原子や分子によって容易に吸収される。このため、軟X線を物質に照射すると、電子の放出、発光、イオンの生成など、さまざまな応答現象を引き起こす。軟X線吸収・発光分光法は、このような軟X線を物質に照射することで生じる吸収および発光過程を観測することにより元素の結合を担う電子である価電子のエネルギー分布を調べることができ、特定の元素の価数や化学状態を詳細に知ることが出来る。
