大型放射光施設 SPring-8

公開日

2014年04月25日

2014年4月25日
独立行政法人日本原子力研究開発機構
国立大学法人東北大学
ミラノ工科大学
欧州シンクロトロン放射光施設
国立大学法人京都大学
J-PARCセンター
一般財団法人総合科学研究機構
大学共同利用機関法人 高エネルギー加速器研究機構
学校法人関西学院

研究成果のポイント
•三種の量子ビーム非弾性散乱を用いることで電子ドープ型銅酸化物超伝導体の電子の動き（スピンと電荷の励起）の全体像を解明
•電子ドープ型の励起はホールドープ型と大きく異なり、電子がより動きやすい状態にあることを発見
•実験結果を統一的に記述する理論モデルの探索から、銅酸化物における超伝導発現機構解明に近づけるものと期待

研究開発の背景
  電気抵抗がゼロとなる超伝導は基礎科学的に興味深い現象であり、現代の固体物理学における中心的な研究課題の一つになっています。中でも1986年に発見された銅酸化物高温超伝導体は、現在知られている中では最も高い温度（約-120°C）で超伝導体となる物質であり、発見から25年以上を経た今もなおその発現機構解明を目指した研究が続いています。銅酸化物において超伝導を引き起こすためには、電子間のクーロン相互作用によって反強磁性絶縁体⁶⁾となった母物質に電荷（電子またはホール）をドープすることが必要です。超伝導を担う電子にはスピンと電荷という特性がありますが、電荷をドープするにつれて、反強磁性を担っていた電子のスピンやドープされた電荷の動きがどのように変遷してゆき、さらにその結果として超伝導となるかを知ることが、銅酸化物の超伝導を理解する鍵と言えます。

研究の手法
  本研究で用いた非弾性散乱は、照射したプローブ（光や粒子線）から物質中の電子にエネルギーを与えることで電子励起状態を作り出し、出てきたプローブを観測することで物質中の電子の運動状態を調べる有用な方法です。特に、電子と同程度の運動量を持ったＸ線や中性子線をプローブとした非弾性散乱では、電子励起のエネルギーと運動量の両方の情報を得ることができます。しかしながら、これまでのX線・中性子非弾性散乱は銅酸化物に用いるには不適合な弱点⁷⁾があったために、実験的に観測可能なエネルギー・運動量領域は一部分であり、その限られた情報を基に議論が行われていました。近年になって、量子ビーム源や装置の技術的な進歩により徐々にその弱点を克服しつつあります。

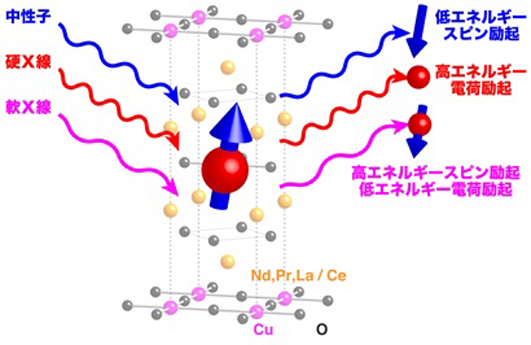

  今回、本研究グループは、電子をドープした銅酸化物超伝導体に対して、三種の量子ビーム、軟Ｘ線、中性子、硬Ｘ線を使用した非弾性散乱実験をそれぞれ欧州シンクロトロン放射光施設（ESRF）のID08:AXES、J-PARCのBL01:4SEASONS、SPring-8のBL11XUで行いました。スピンの励起については低エネルギー側を中性子、高エネルギー側を軟Ｘ線、電荷の励起は低エネルギー側を軟Ｘ線、高エネルギー側を硬Ｘ線と、それぞれの特長に合わせて役割を分担⁸⁾させて観測することにしました（図１）。

得られた成果
  三種の非弾性散乱を相補的に利用した結果、電子ドープ型銅酸化物超伝導体におけるスピンと電荷の励起状態をエネルギー・運動量空間全体に渡って明らかにすることができました。さらに複数の電子ドープ量の試料を測定することで、反強磁性絶縁体の母物質から超伝導体に変遷していく過程での電子励起の変化も得ることができました。

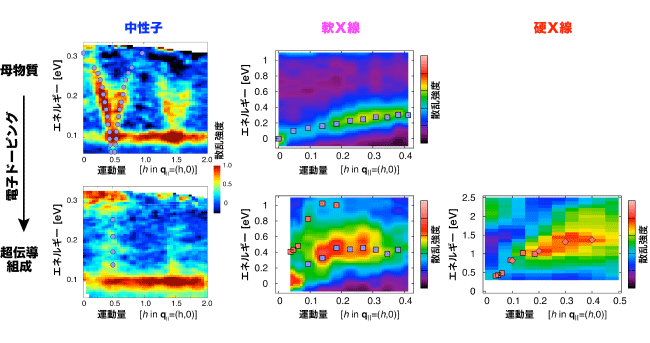

  実験で観測された励起スペクトルを図２に示します。横軸の運動量、縦軸のエネルギーに対して散乱強度は色の違いで表しており、青緑黄赤の順に強度が強くなります。母物質では、鋭いスピン励起が中性子、軟X線のデータに明瞭に観測されています。電荷がドープされていないので2 eV以下には電荷励起は存在しません。その結果、軟X線のデータではスピン励起以外の領域で散乱強度が弱くなっています。電子がドープされ超伝導組成になると、中性子のデータではスピン励起が運動量0.5の所にほぼ垂直に立ち上がっており、これはスピン励起が電子ドープによって高エネルギーにシフトしたことによるものと考えられます。軟X線のデータにおいてもスピン励起のピーク位置は母物質と比べて明らかに高いエネルギーにあり、スピン励起の散乱強度が存在するエネルギー範囲、つまり、幅が広がっていることもわかります。一方、ホールドープ型では、ホールがドープされてもスピン励起は幅が広がるだけで同じエネルギーに留まっていることが既に報告されており、本研究で得られた電子ドープ型でのドープ量の増加に対する変化は、ホールドープ型とは全く異なるものです(図３参照)。さらに軟X線では、理論的に予想されていた電荷励起がスピン励起の高エネルギー側に観測され、そのピーク位置は硬X線で観測された電荷励起につながって行きます。また、スピン励起と電荷励起は一部が同じエネルギーで重なり合ってきていることもわかってきました。このようなスピン励起の高エネルギーへのシフトや電荷励起との重畳といった特徴は、ホールドープ型に比べて電子ドープ型銅酸化物中の電子がより動きやすい（遍歴的）状態であることを反映したものと考えられます。図３に銅酸化物超伝導体におけるスピン・電荷励起の特徴をまとめたものを示します。

今後の展開
  銅酸化物では電子とホールのどちらをドープしても超伝導が出現するという特徴がありますが、今回の研究結果から、電子とホールではその動き方が大きく異なっていることがわかりました。今後、このような電子とホールの動きを統一的に記述するような理論モデルを探索することで、銅酸化物における超伝導発現機構解明に近づき、さらにはより高い温度での超伝導体やそれを利用したロスの無い送電線などの画期的な超伝導応用への道が拓かれるものと期待されます。
  また、本研究は、電子の動きを調べるための非弾性散乱において、放射光Ｘ線と中性子を組み合わせた研究が有用であることを初めて示したものでもあります。非弾性散乱の技術的な発展は現在も続いており、このような量子ビームの相補利用に理論を加えた電子励起の研究が、物理学上の難題解決をこれから加速して行くものと考えられます。

《用語解説》
１）銅酸化物高温超伝導体
  銅酸化物における超伝導は、現在知られている中では最も高い転移温度（超伝導体となる温度）を有しており、高温超伝導体と呼ばれています。

２）量子ビーム
  加速器などの制御された施設・設備から発生する高強度で高品位な電磁波（Ｘ線など）や粒子線（中性子など）を総称したもので、一般には波動性と粒子性の両方の特徴を有しています。量子ビームを利用した散乱、吸収実験は、物質の性質を理解するための実験手法として大いに役立っています。量子ビーム源の発展やそれに伴う実験技術の進歩により、これまで観測が難しかった情報が得られるようになってきており、今回の非弾性散乱による研究はまさにそれに該当するものです。

３）非弾性散乱
  試料にプローブである放射光Ｘ線や中性子を照射し散乱されて出てくる際に、試料との間にエネルギーの授受があるものを非弾性散乱と呼びます。電子とエネルギーを授受した場合には、散乱されたプローブの強度から試料中での電子の運動状態を知ることができます。

４）電子ドープ

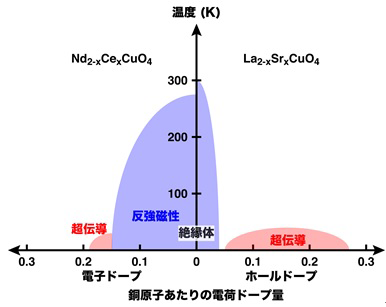

  元素の置換などによって物質に動くことのできる電荷を注入することを電荷ドープと呼びます。電荷ドープには、電子を取り除いて穴をあける場合（ホールドープ）と電子を加える場合（電子ドープ）の二通りの方法があります。電荷をドープする前の銅酸化物超伝導体の元になる物質（母物質）は、電子間の電気的斥力が強いために電荷の動きが抑制された反強磁性の絶縁体です［用語解説6）参照］。従って、母物質は超伝導とはなりません。その状態に電荷をドープすることで超伝導が出現しますが、銅酸化物ではホールドープと電子ドープ、どちらでも超伝導体とすることが可能です。ホールドープ型の代表であるLa^2-xSr^xCuO⁴と電子ドープ型の代表であるNd^2-xCe^xCuO⁴のドープ量と温度の関係をまとめると図４のようになります。今回の研究では後者の電子ドープ型を対象としました。

５）動きやすい状態
    物質の特徴を担う電子は、物質の中を動きやすくなった遍歴的状態と、特定の原子の周りで動かなくなった局在的状態とに大別されます。銅酸化物超伝導体では、母物質で局在的であった電子［用語解説6）参照］が、電荷ドープが進むにつれて遍歴的状態へと移っていきます。ホールドープ型銅酸化物の電子励起は母物質の局在的特徴を残しているのに対し、電子ドープ型では比較的少ないドープ量からその特徴を失っており、動きやすい状態へと遷移したものと見なせます。

６）電子間のクーロン相互作用による反強磁性絶縁体
    負の電荷を持つ電子の間には、お互いにクーロン相互作用による電気的斥力が働いています。銅酸化物などの遷移金属酸化物では、この斥力が電子のもつ運動エネルギーを上回る場合が多く、電子が物質中を自由に動くことはできない絶縁体となります。その際、電子の持つスピンは隣の電子のスピンと逆向きなって整列した反強磁性と呼ばれる状態を取ることが数多く見られます。銅酸化物超伝導体の母物質は、このような反強磁性絶縁体の典型例と考えられています。

7）不適合な弱点
  銅酸化物の電子の動きを調べる上で、およそ1 eV以下が重要なエネルギー領域になります。これまでのX線の非弾性散乱では、Ｘ線自身のエネルギーが1000 eVから10000 eVもあることから、1 eV以下というX線から見て小さいエネルギーにある電子の動きを観測するは難しいものでした。一方、中性子非弾性散乱では、以前は線源が弱かったため0.1 eV以上の励起を観測するのは困難な実験でした。その結果、X線非弾性散乱と中性子非弾性散乱、どちらの手法でも観測できないギャップが存在し、それがちょうど銅酸化物の重要なエネルギー領域と一致していました。
  近年、放射光Ｘ線、中性子線源の進歩やそれに合わせた分光技術の発展により、そのギャップがなくなってきたことらから、両者の非弾性散乱を組み合わせることで今回の成果を得ることができました。

8）役割分担
  今回の研究でのＸ線非弾性散乱では、銅原子の内殻電子準位に対応するエネルギーを持つＸ線を利用した共鳴非弾性Ｘ線散乱という手法を用いています。軟Ｘ線と硬Ｘ線で共鳴に関わる内殻電子順位が2p軌道、1s軌道と異なっていることから、前者ではスピン励起と電荷励起の両方、後者では電荷励起のみが観測できるという違いがでてきます。一方、中性子非弾性散乱では、中性子のスピンと電子のスピンの相互作用で散乱されるため、スピン励起のみが観測されます。
