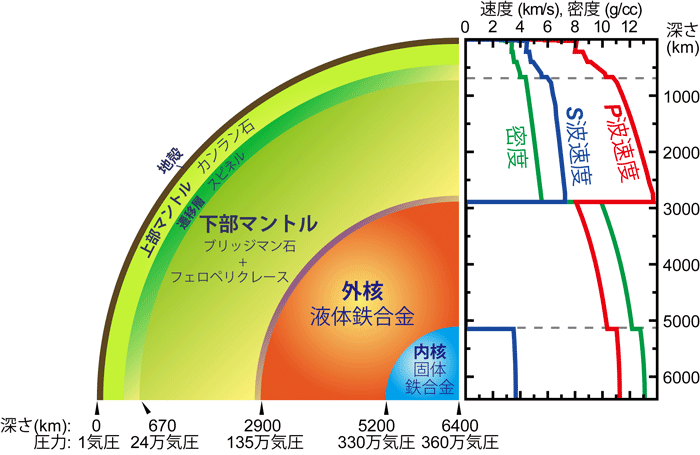

　地球の半径は6,400kmあり、地上から深さ2,900kmまでの部分は岩石でできています。さらに深い部分には金属でできた中心核（金属核）があります。金属核は2層構造になっており、内側(深さ5,200～6,400km)に固体でできた内核（個体鉄合金）があり、その外側(深さ2,900～5,200km)を液体でできた液体外核（液体鉄合金）が取り囲んでいます（図1）。

液体外核は鉄を主成分とし、水素や炭素、ケイ素、酸素、硫黄といった軽い元素を10 wt％（重量％）程度含んでいることが分かっています。しかし、それぞれの元素どのくらいの割合で溶け込んでいるかはよく分かっていません。地球深部を直接調べることは困難なため、地球内部を伝搬する地震波を地表で観測して得られる地震波速度や密度といった情報が、地球内部の構造や成分を知る上で貴重な手がかりとなります。実際、地震波観測から金属核質量の95％を占める液体外核は鉄よりも、密度で約10％軽く、地震波のうち縦波速度が約4％速いことが分かっています。液体外核を構成する成分、すなわち、軽い元素の種類と量を特定できれば、地球磁場を生成する地球ダイナモのメカニズム、地球形成時の金属核分離時の状況などの理解が一層進むことになります。
　実際の液体外核の環境を実験室で再現して、液体金属合金の縦波速度を測定し、地震波観測から得られる縦波速度と比較することができれば、その成分を知ることができます。しかし、地球深部は高圧高温の世界で、液体外核の最上部では、その圧力は135万気圧、温度は4,000ケルビン(K)にも達します。このような超高圧高温環境を再現し、物性を測定すること、とりわけ液体の測定は大変な困難を極めます。これまで、再現した液体鉄合金の物性測定の多くは、液体外核の環境には程遠い10万気圧以下に限られていたため、液体外核の成分は未解明のままでした。

研究手法と成果
　物質中では、原子は絶えず振動し微小な音波を出しています。この音波は音響フォノンと呼ばれ、フォノンを調べることにより、物質中を伝わる音波速度を知ることができます。音波速度には縦波速度と横波速度があり、今回の実験では縦波速度を調べました。
　共同研究チームはまず、レーザー加熱式ダイヤモンドアンビルセル装置を使って炭素を4wt％添加した鉄の合金を高圧高温状態にし、融解させました。次に液体状態になった鉄炭素合金（液体鉄炭素合金）のフォノンを大型放射光施設「SPring-8」のビームラインBL35XUに設置されている高分解能非弾性X線散乱分光器で測定し、70万気圧、2,800Kまでの圧力温度条件で縦波速度を決定しました。その結果、炭素は液体鉄の縦波速度を加速させることが明らかになりました。

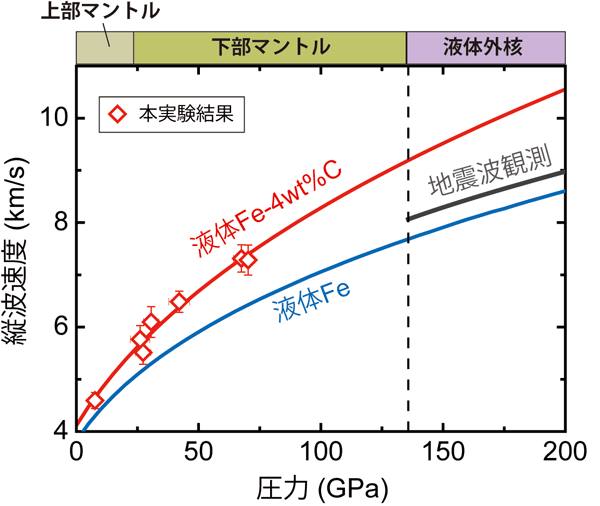

　この測定の結果を実際の地震波測定による液体外核の縦波速度と比べたところ、4wt%の炭素を含む液体鉄炭素合金は、液体外核よりも速いことが分かりました(図2)。液体外核の縦波速度を説明できる炭素量を計算したところ、最大でも1.2wt％であることが明らかになりました。この結果は、マントル中の炭素同位体（陽子数は同じで中性子数が異なる炭素原子）の比率や地球形成時に起こった金属核とケイ酸塩マントル間での化学分別を説明するのに適当な量です。しかし、このような少量の炭素を含む液体鉄の密度は液体外核より7％ほど重いため、ケイ素や硫黄、酸素、水素などの液体鉄の密度を下げる他の軽い元素が必要であることが示唆されました。

今後の期待
　今回用いた高圧下での液体金属合金の縦波速度測定手法により液体外核に含まれる他の成分の量比について調べることができます。今回の実験では70万気圧までの圧力に限られていますが、実際の金属核の条件である135万気圧以上、4,000K以上での液体金属の音速測定を行うことも、本実験手法に改良を加えていくことで今後可能になると考えられます。これにより、地震波観測と実際の液体外核の圧力温度条件で直接比べられるようになれば、さらに精度よく中心核の成分が決定できるようになります。金属核の成分が明らかになっていくことで、地球磁場の成因である核ダイナモのメカニズムや、地球形成初期の金属核分離時の状況も次第に明らかになっていくものと期待できます。

【補足説明】
[1] 縦波速度
波が物質中を伝搬する際、波の伝わる方向と平行方向に物質が振動して伝わる波を縦波、垂直方向に振動して伝わるものを横波という。地震波の場合、縦波のことをP波、横波のことをS波と呼ぶ。液体中では横波がほとんど伝搬せず、液体外核を伝搬して観測できる地震波はP波(縦波)のみである。

[2] 地球の液体外核
地球は中心に直径約7,000kmの金属でできた核を持つ。金属核の内側約2,400kmは固体であり内核と呼ばれ、その外側を厚さ約2,300kmの液体外核が囲んでいる。液体外核の主成分は鉄であるが、約10%程度の軽い元素を含んでいることが分かっている。

[3] 重量％
重量パーセント濃度。溶液全体の質量に対する溶質の質量の割合。

[4] レーザー加熱式ダイヤモンドアンビルセル装置
ブリリアントカットされた2つの単結晶ダイヤモンドの先端を対向させて、その間に実験に用いる試料を挟んで圧力を加え、レーザー光を用いて加熱する装置。試料を高圧高温状態にして融解させることができる。

[5] 大型放射光施設「SPring-8」
兵庫県の播磨科学公園都市にある世界最高の放射光を生み出す理化学研究所の施設で、その運転管理は高輝度光科学研究センターが行っている。SPring-8の名前はSuper Photon ring-8 GeVに由来。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のこと。

[6] 高分解能非弾性X線散乱分光器
X線を物質に照射したとき、物質のさまざまな励起状態とエネルギーをやり取りした結果、散乱X線のエネルギーが入射X線のエネルギーから変化する現象を、非弾性X線散乱と言う。音響フォノンの励起エネルギーは、入射X線のエネルギーの100万分の1程度で、非常に高精度でエネルギーの変化を検出しなければ、物質の音響フォノンを測定できない。SPring-8には、非弾性散乱されたX線のエネルギーを非常に高分解能で検出することのできる分光器が設置されている。

[7] 核ダイナモ
天体内部で導電性をもつ液体が対流することにより大きな磁場を生成し維持することをダイナモ作用と呼ぶ。地球の場合、液体金属でできた外核のダイナモ作用により地球磁場を生み出していると考えられている。
