背景
　物質内部に無数の細孔を有する「多孔性材料」と呼ばれる物質は、その細孔内に分子を取り込んで吸着する性質を持つことで注目され、古くから盛んに研究が行われてきました。近年、新しい多孔性材料として金属イオンと有機分子の自己集合により生成する多孔性金属錯体（MOF： Metal–Organic Framework）が注目を浴びています。これらは活性炭やゼオライトなどの従来の多孔性材料に比べて高い空隙率や結晶性を有していて、さらには設計性や物質群としての多様性にも優れており、細孔のサイズ、形状、性質だけでなく物質の安定性なども構成要素となる金属イオンや有機分子の組み合わせによってコントロールすることが出来るという大きな特徴を持っています。

研究手法・成果

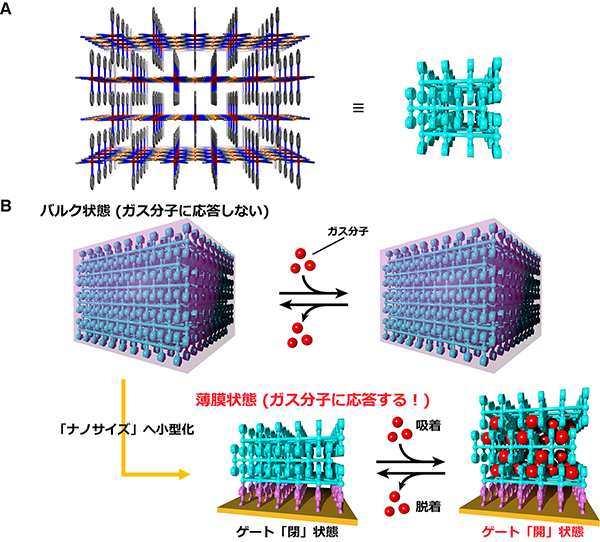

　今回の研究では、二次元層状ホフマン型錯体と呼ばれるMOFが結晶のサイズが大きいバルク状態では分子を取り込む性質を全く示さないものの、結晶をナノメートルサイズに小型化（薄膜化）すると分子を吸着するようになるという現象を初めて発見しました（図１）。このMOFは図１に示すような鉄イオンとテトラシアノ白金錯体からなる二次元の層同士が、ピリジンと呼ばれる有機分子によって相互に組み合わさった構造を持っています。このMOFは予備的な実験からバルク状態では分子を取り込む機能を示さないことが分かっています。

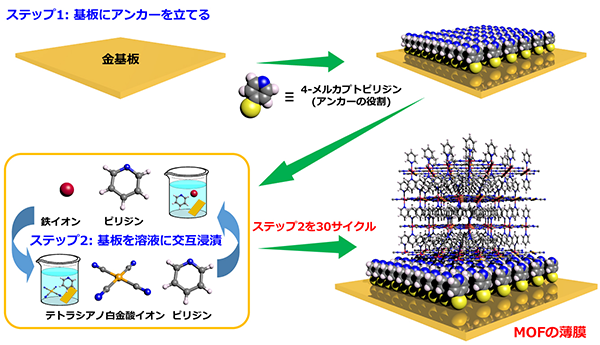

本研究グループは、Layer-by-Layer法^注7)を用いることで配向成長した（成長する向きが揃った）ナノメートルサイズのMOF薄膜を合成しました。まず、4-メルカプトピリジンのエタノール溶液に金基板を浸すことで、アンカーとなる自己組織化単分子膜を作製しました。その後、この基板をMOFの構成要素であるピリジンを含んだ鉄イオン、テトラシアノ白金錯体の二種類のエタノール溶液に次々に浸し、この手順を30サイクル繰り返すことにより、目的のMOFの薄膜を基板上に組み上げました（図２）。

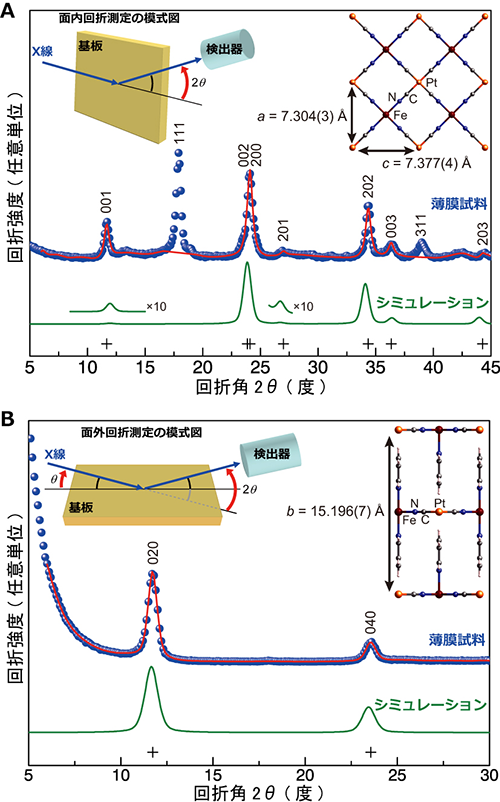

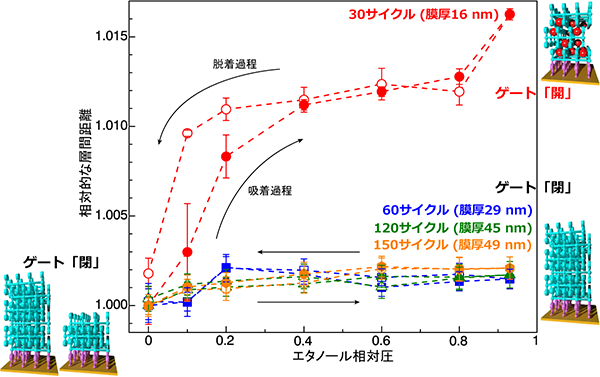

　SPring-8 BL13XUビームラインの放射光を用いた精密なX線回折実験から基板面に平行方向の情報を含む面内配置、基板面に垂直方向の情報を含む面外配置共に明瞭なピークが観測され、得られたMOF薄膜が面内方向、面外方向共に結晶性であることが実証できました（図３）。X線回折実験の結果から30サイクル繰り返して合成した薄膜は、平均的な膜の厚みが16ナノメートル（nm）程であることが分かりました。次に、エタノール分子の蒸気にこの薄膜を晒して放射光X線回折実験を行ったところ、驚くべきことにエタノールの蒸気圧が上がるとあたかもゲートが開くようにMOFの層間距離が広がることでエタノール分子を取り込み、蒸気圧が下がると取り込んだエタノール分子を放出しながらゲートを閉じるように層間距離が縮むことが明らかになりました。さらに、薄膜作製時のLayer-by-Layer法のサイクル数を増やし、厚みを人工的に増やした薄膜では、エタノールの蒸気に晒しても層間距離は変化せず、分子が取り込まれないことが分かりました（図４）。つまり、この結果はMOFの持つ隠れた分子吸着機能が、ナノメートルスケールで薄膜の厚みをコントロールすることで初めて機能することを実験的に実証できたと言えます。

波及効果・今後の展望
　本成果は、①基礎面、②応用面の両方において大きな波及効果が期待されます。
① 本研究で発見した現象は、サイズが変わると性質が真逆に変化する多孔性材料を初めて発見したということであり、これはこれまでに観測されたことの無い新しい現象です。つまり、結晶の「サイズ」という因子がMOFに劇的な物性の変化をもたらし得ることを示しており、多孔性材料の示すガス吸着を始めとする基礎物性に結晶のサイズ次第で多くの多様性が生まれることが期待できます。
② これらの特徴に加えて、このMOF薄膜は合成時のサイクル数を変えることにより薄膜の厚みを精密にコントロールすることが出来ます。この利点を生かすことで、ガス分子に対する応答性を精密に調節可能なセンサー材料や、ガス分離膜等への応用につながることが期待されます。

《用語解説》
注1　 多孔性材料
内部に多数の細孔を有する物質を指す。多孔性材料における細孔はそのサイズにより、マクロ孔（> 50 nm）、メソ孔（2 〜 50 nm）、マイクロ孔（< 2 nm）に分類される。特にマイクロ孔を持つ多孔性材料は、細孔のサイズが分子のサイズに近いため、様々な分子の吸着・分離（分子ふるい）への応用面が注目され、古くから研究が行われている。

注2　 多孔性金属錯体（MOF）
金属イオンと有機分子から構成され、規則的な細孔を有するネットワーク型の金属錯体のこと。MOF（Metal–Organic Framework）と呼ばれる。MOFは、既存の多孔性材料であるゼオライトや活性炭と比べて空隙率、規則性（結晶性）が高いことが特長である。設計性や物質群としての多様性にも優れ、構成要素の置換による細孔のサイズや形状、細孔壁の親水性・疎水性など形状と物性の制御が可能なため、現在盛んに研究されている。

注3　 バルク(Bulk)
大容量、大きいもの、大部分という意味。ここでは後述のナノメートルサイズと比較して非常に大きい(マイクロメートル、ミリメートルサイズの)結晶という意味で使用している。

注4　 ナノメートル
長さの単位で1ナノメートルは10億分の1メートル。

注5　 大型放射光施設SPring-8
兵庫県の播磨科学公園都市にある世界最高の放射光を生み出す理化学研究所の施設で、その運転管理と利用促進はJASRIが行っている。SPring-8の名前は、Super Photon ring-8 GeVに由来する。ほぼ光速で進む電子が、その進行方向を磁石などによって変えられると接線方向に電磁波が発生する。これが「放射光（シンクロトロン放射）」と呼ばれるものであり、電子のエネルギーが高く進む方向の変化が大きいほど、Ｘ線などの短い波長の光を含むようになる。特に第三世代の大型放射光施設と呼ばれるものには、世界にSPring-8、アメリカのAPS、フランスのESRFの３つがある。SPring-8による電子の加速エネルギー（80億電子ボルト）の場合、遠赤外から可視光線、真空紫外、軟Ｘ線を経て硬Ｘ線に至る幅広い波長域で放射光を得ることができ、国内外の研究者の共同利用施設として、物質科学・地球科学・生命科学・環境科学・産業利用などの幅広い分野で利用されている。

注6　 X線回折
結晶にX線を照射すると、結晶を構成する原子や分子の規則正しい配列に応じた回折現象（回折パターン）が観測される。この回折パターンを解析することで、結晶中で原子や分子がどのように配列しているのかを明らかにすることが出来る。

注7　 Layer-by-Layer法
基板を構成要素（今回の研究例では金属イオンや有機分子のこと）の溶液に交互に浸して逐次的に一層ごと組み上げるような溶液プロセスでの薄膜構築手法のこと。
