【要点】
○世界最高のリチウムイオン伝導率を示す超イオン伝導体を発見
○超イオン伝導体を利用した全固体セラミックス電池が最高の出力特性を達成
○高エネルギーと高出力で、次世代蓄電デバイスの最有力候補に。

● 研究成果
　東工大の菅野教授らの研究グループは超イオン伝導体「Li_9.54Si_1.74P_1.44S_11.7Cl_0.3」（リチウム・シリコン・リン・硫黄・塩素）と、広い電位窓^{（用語6）}を持ち、リチウム金属負極の電解質として利用できる超イオン伝導体「 Li_9.6P₃S₁₂」を発見した。これらを用い、不燃性・高安全性の面で期待されていた全固体セラミックス電池を製作、現在のリチウムイオン電池よりもはるかに高速充電と高出力が本質的に可能であることを実証した。

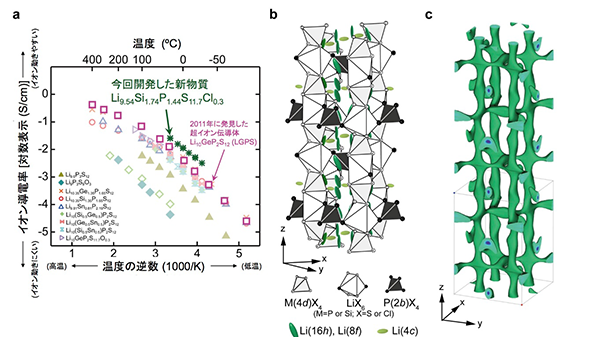

　発見したリチウムイオン伝導体は、室温（27℃）でLi_9.54Si_1.74P_1.44S_11.7Cl_0.3が25 mS cm^-1（1センチメートル当たり25ミリジーメンス）の極めて高いイオン伝導率を示した（図1、2）。またLi_9.6P₃S₁₂はリチウム金属負極に対しても安定に作動して、全固体電池の電解質材料として優れていることが分かった。

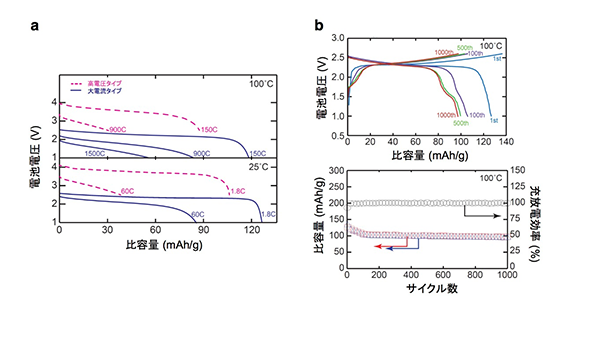

　開発した全固体電池は、既存のリチウムイオン電池より室温で出力特性が3倍以上になるとともに、有機電解液を用いるリチウムイオン電池の課題である低温（-30℃）や高温（100℃）でも優れた充放電特性を示した（図3）。室温や高温での高電流放電において1000サイクルに及ぶ安定した特性を持ち、実用可能な耐久性を示した。

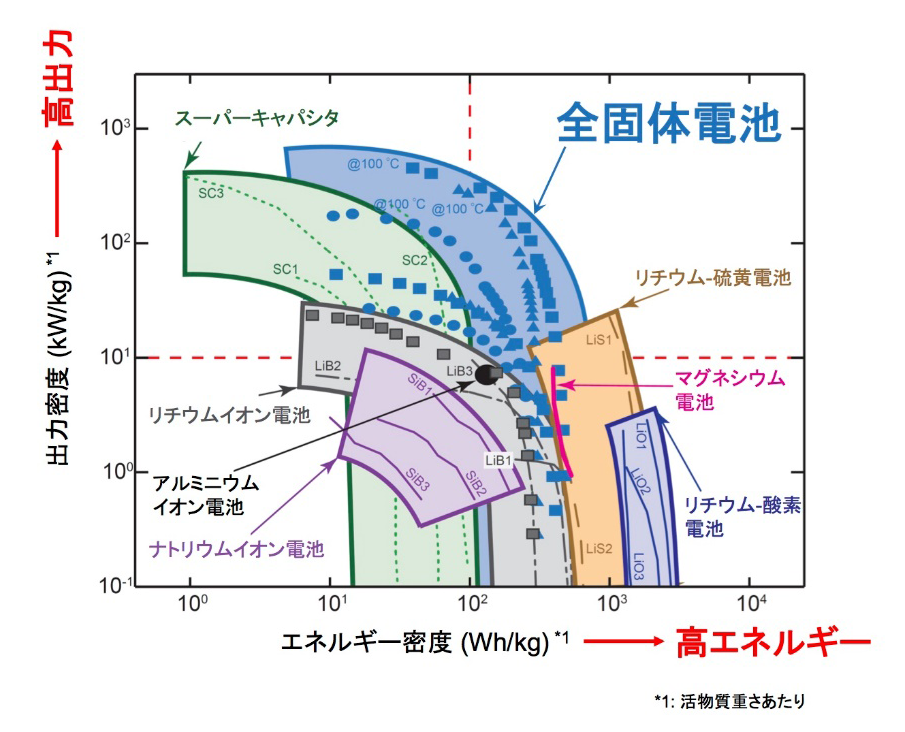

　また、大型放射光施設SPring-8のBL02B2を利用したX線構造解析、およびiMATERIAを利用した中性子構造解析で、Li_9.54Si_1.74P_1.44S_11.7Cl_0.3が三次元骨格構造を持つ物質であり（図1）、その骨格構造内にリチウムが鎖状に連続して存在していること、室温で三次元的な伝導経路を持っていることが、高いリチウム伝導性を実現していることを明らかにした。新しく発見した固体電解質は、これまでのLGPS系固体電解質とは異なり、室温においても三次元のイオン伝導経路が存在し、革新的な電池性能の発現に寄与していると考えている。開発した全固体電池の出力と容量の基準を示すラゴンプロット（二次電池のエネルギー密度と出力密度の関係を示したグラフ、図4）を用いると、全固体電池は急速充放電が可能なキャパシターより出力特性が優れていること、リチウムイオン電池はむろんのこと、現在、次世代電池として開発が進んでいるナトリウムイオン電池やリチウム空気電池、マグネシウム電池、アルミニウム電池などと比較しても、はるかに優れた出力とエネルギー特性を持つことが明らかになった。

● 背景
　電気自動車やプラグインハイブリッド車、スマートグリッドが社会に浸透するための鍵を握るデバイスが、電気を蓄える電池である。その容量・コスト・安全性のいずれの面でも、現在のリチウムイオン電池を超える次世代電池の開発が喫緊の課題となっている。次世代の蓄電池開発の鍵を握るのが電解質だ。
　現在のリチウムイオン電池は電解質として有機電解液が用いられているが、全固体電池は固体電解質を用いる。電解質の固体化により、従来の電解液系ではなしえないバイポーラ積層構造^{（用語7）}など、既存の電池パック設計の常識を覆すコンセプトが可能であり、電池のさらなる高容量化・高出力化が期待される。加えて、電池をすべてセラミックスで構成することにより、電池の安定性がさらに高まり、全固体電池は次世代の蓄電デバイスとして位置づけられている。
　しかし、固体電解質の特性が実現を阻んでいた。これまでに同研究グループは、有機電解質に匹敵するイオン伝導率を持つ材料Li₁₀GeP₂S₁₂（LGPS＝リチウム・ゲルマニウム・リン・硫黄）：12 ｍScm^-1程度のイオン伝導率）の開発を行なってきたが、これまでに構築した全固体電池の特性は既存の電池の特性を凌駕するものではなかった。

● 研究の経緯
　同研究グループはこれまでの全固体電池の特性が既存のリチウムイオン電池に比べて劣る状況を解決するには、優れた特性を持つ材料を探し、電解質と電極材料の組み合わせを工夫することにより高出力と高容量を達成できると考え、超イオン伝導体として高いイオン伝導率の期待できる硫化物系で新物質探索を行った。その結果、イオン伝導率が高く、リチウム金属との接触によっても分解しない安定な超イオン伝導体を発見した。
　その構造を大型放射光施設SPring-8のBL02B2を利用したX線構造解析、およびiMATERIAによる中性子回折測定によって決定し、イオン伝導機構を解明した。開発した全固体電池は-30℃の低温から100℃の高温まで、一般的なリチウムイオン電池の限界値の3倍以上の出力が可能であることが明らかになった。さらに、出力を維持したまま従来のリチウムイオン電池の2倍以上のエネルギーを取り出すことができるなど、優れた特性を示すことと同時に、1000サイクルの充放電可逆性も達成し、実用電池に匹敵する耐久性を兼ね備えていることを明らかにした。

● 今後の展開
　同研究グループが開発した全固体電池は、既存のリチウムイオン電池の特性をはるかに超えた出力が可能であるのはむろんのこと、キャパシターよりも優れている（図4）。全固体化した蓄電デバイスが、これまでに例のない優れたデバイス特性を示したことが最大の成果である。
　パッケージングの自由度や安定性・信頼性の向上によって電池の大容量化が可能になることが、全固体セラミックス電池の利点であると考えてられていたが、今回の発明により、蓄電デバイスを全固体化することによって、電解液を用いる電池では達成できなかった高速充放電が可能であることが明らかになった。
　同研究グループは既存の蓄電池やキャパシターでは実現できなかった特性が、全固体セラミックス電池で実現できることを初めて証明した。数ある革新電池の候補の中で、このような優れた特性を示す次世代型の電池は皆無であり、今後、次世代電池の全固体^{（用語8）}への歩みを加速する道筋を開いたといえる。

【用語説明】
（用語１） 全固体型セラミックス電池：
電池の構成部材である正極、電解質、負極をすべてセラミックスで構成した電池。有機電解液をセラミックス固体電解質に置き換えることで、さらなる安全性の向上が期待されている。主に電解質材料のイオン伝導率が低いことが原因で出力に課題を有する。解決の鍵は電解質材料のイオン伝導率の向上であるとされる。

（用語２） 超イオン伝導体：

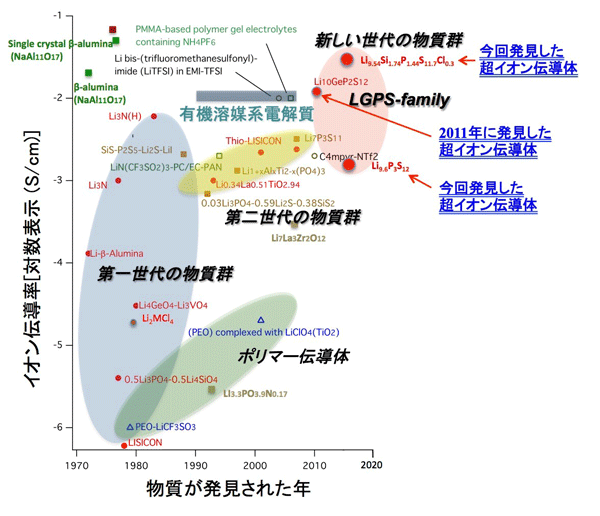

固体中をイオンがあたかも液体のように動き回る物質。銀・銅イオン伝導体では0.5 Scm^-1程度、リチウムイオン伝導体では1 mScm^-1程度の値が最高のイオン伝導率とされてきた。特に、高エネルギー密度電池として期待されているリチウム超イオン伝導体で、イオン伝導率と安定性を兼ね備えた物質の開発が望まれていた。ポリマー、無機結晶、無機非晶質などの様々な分野で物質開拓が行われており、その開発は1960年代から始まり、現在も引き続き行われている。（図2 に開発の歴史的な経緯と、達成したイオン伝導率を示す）

（用語３） 蓄電デバイス：
ガソリン車並みの航続距離を持つ電気自動車の実現のためには、現在の蓄電池の5倍から7倍の容量が必要であるとされている（出典：経済産業省「次世代自動車用電池の将来に向けた提言」平成18年8月）。この目標に向かって、革新電池の開発が新エネルギー・産業技術総合開発機構（NEDO）や科学技術振興機構（JST）を中心に進められている。いわゆる革新電池と目されている新規な電池系として、金属空気電池、ナトリウムイオン電池、マグネシウムイオン電池、アルミニウムイオン電池、リチウム硫黄電池などが知られている。

（用語４） 大強度陽子加速器施設J-PARC：
高エネルギー加速器研究機構と日本原子力研究開発機構が共同で茨城県東海村に建設し運用している大強度陽子加速器施設と利用施設群の総称。加速した陽子を原子核標的に衝突させることにより発生する中性子、ミュオン、中間子、ニュートリノなどの二次粒子を用いて、物質・生命科学、原子核・素粒子物理学などの最先端学術研究及び産業利用が行われている。

（用語５） 超イオン伝導経路：
固体物質の結晶構造内でリチウムイオンが移動するために必要な連続的な空間。空間の大きさや、まわりに存在する他の原子との相互作用に伝導率は依存する。

（用語６） 電位窓：
電解質が適正に動作する電位の範囲。動作範囲が広いほど、正極と負極の組み合わせを工夫して高電圧の電池を作ることができ、電池のエネルギー密度を上げることが可能になる。

（用語７） バイポーラ積層構造：
集電体の一方の面に正極、他方の面に負極を配置したバイポーラ電極を、電解質層に挟んで複数枚を直列に積層して作製する電池。電解質が固体の場合に可能な電池構造で、高電圧の電池がシンプルな構造で実現できる。

（用語８） 電池の全固体：
電池の安全性/安定性/長寿命を達成するために、５V系正極材料を用いた電池やポストリチウムイオン電池として注目されているLi-S電池（リチウム硫黄電池）などに、固体電解質の検討が進んでいる。NEDOやJSTの研究プロジェクトにおいても、このような電解質を利用した全固体電池の開発が進んでいる。日経エレクトロニクス2016年1月号に、全固体電池の開発を巡る企業の動きが掲載されるなど、これまで研究の段階と考えられてきた全固体電池の技術開発が近年急速に進み、実用化が前倒しで実現するとの期待が高まっている。

【参考図】
