SACLAで「SXFELビームライン」が稼働 ―軟X線FELと硬X線FELを同時に供給する世界初の施設に―(トピック)

公開日
2016年04月26日
  • SACLA

2016年4月26日
理化学研究所
高輝度光科学研究センター

 理化学研究所(理研)、高輝度光科学研究センター(JASRI)は、X線自由電子レーザー(XFEL:X-ray Free-Electron Laser)施設[1]SACLA[2]において、既存の軟X線ビームライン(BL1)の性能を飛躍的に向上させ、軟X線(Soft X-ray)FEL[3]を生成することに成功しました(図1)。これにともないBL1の正式名称を2016年4月より「SXFELビームライン」としました。2016年度に利用運転を開始します。
 触媒機能の解明やEUVリソグラフィ[4]のための基盤研究など、軟X線レーザーが得意とする領域があり、学術や企業の研究者からも、軟X線レーザーには大きな期待が寄せられています。一方、これまでBL1で利用できる軟X線は「レーザー」ではなかったこと、また、BL1と硬X線FEL[3]を生成するBL2やBL3とでは運転条件が大きく異なるため同時稼働が不可能という問題がありました。
 軟X線レーザーの本格利用を実現するため、理研とJASRIはBL1で軟X線FELを生成し、BL2・BL3と独立して稼働させる計画を進めました。このために、SACLAのプロトタイプ機として活用された「SCSS試験加速器[5]」を組立調整実験棟からSACLAに移設し、一部コンポーネントを増強しつつBL1のアンジュレータ(磁石列を上下に配置して、その間を通り抜ける電子から明るい光を放射させる装置)に接続しました。工事は2015年夏に完了し(図1)、約500MeVというSCSSから倍増した加速エネルギーを達成しました。2015年10月には波長30ナノメートル(nm、1nmは10億分の1メートル)付近においてレーザー発振を確認し、その後の調整運転も順調に継続してきました(図2)。
 プロトタイプ機であるSCSSを再活用することで、SACLAは軟X線FELという新しい能力を手にしました。 極めて明るい軟X線によって、 極短時間の現象を鮮明に捉えながら、 排ガスを効率よく浄化する触媒の開発や半導体デバイスの微細化の実現につながると期待できます。 SACLAは、 世界で唯一の軟X線FELと硬X線FELを同時に供給する施設として、 さまざまな学術・産業の発展に今後も一層貢献していきます。

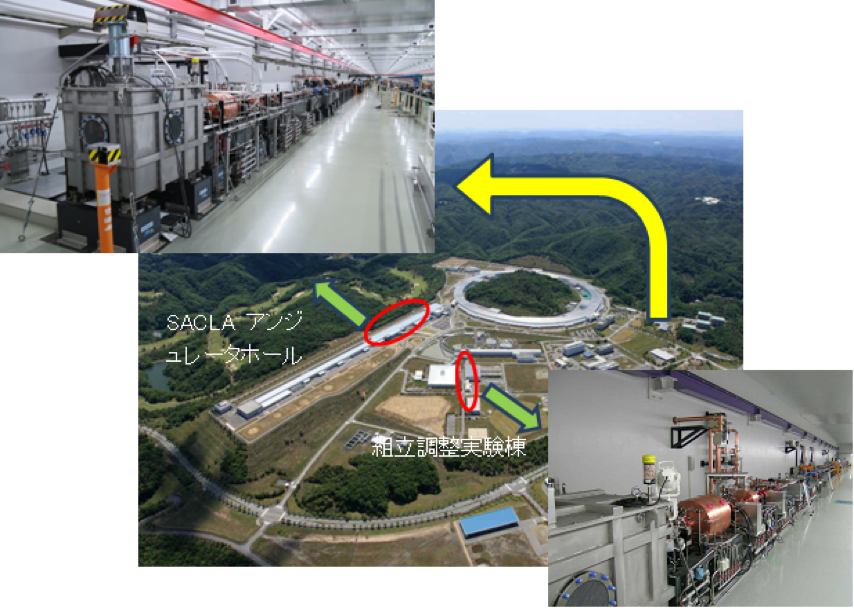

図1 組立調整実験棟からSACLAアンジュレータホールに移設されたSCSS試験加速器
図1 組立調整実験棟からSACLAアンジュレータホールに移設されたSCSS試験加速器

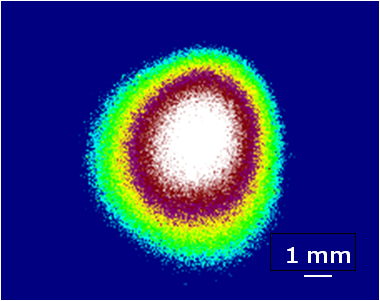

図2 軟X線レーザー(波長30nm)の空間プロファイル(2015年12月8日)
図2 軟X線レーザー(波長30nm)の空間プロファイル(2015年12月8日)




背景と詳細
 SACLAは、世界に先駆け“コンパクトなXFEL施設”というコンセプトのもと設計・建設が行われました。2012年3月より世界で最も安定なXFEL光の供給を開始し、これまでに数々の目覚ましい成果を産み出し続けています。このSACLAの挑戦と成功を支えたのが、プロトタイプ機である「SCSS試験加速器」です。SCSSは、コンパクトXFELの実証試験を行うために、2004年から理研播磨地区にある組立調整実験棟において建設が行われ、2005年から運転を開始しました。加速エネルギー250MeV、全長60メートルの装置の運転を通して数多くの貴重な知見やノウハウが得られ、SACLAの設計にリアルタイムにフィードバックされました。それだけでなく、SCSSが生成する、極紫外の波長領域(60nm付近)の非常に明るいレーザーを用いて、XFELを効果的に利用するためのテクノロジーの開発と、新しいサイエンスの開拓が行われました。当初の予想をはるかに上回る成果をもたらしたSCSSは、SACLAの立ち上げを見届けた後、2013年5月に運転を休止しました。
 SACLAは、2012年の運用開始時より、世界最短波長の硬X線レーザーを生成する「XFELビームライン1」(BL3)と、より波長が長い軟X線を生成する「広帯域自発放射ビームライン」(BL1)の2本のビームラインを運用してきました。2015年4月には硬X線レーザーとして2本目の「XFELビームライン2」(BL2)の利用運転を開始しています。BL1では、フェムト秒領域の超短パルスの軟X線を利用することが可能ですが、レーザー化はなされていませんでした。一方で、世界最短波長の硬X線FELが利用できるBL3の需要が非常に高いこと、またBL1とBL2・BL3とは運転条件が大きく異なるため同時に使用できないことから、これまでBL2・BL3が主に利用されてきました。しかしながら、触媒機能の解明やEUVリソグラフィのための基盤研究など、軟X線レーザーが得意とする領域があり、学術や企業の研究者からも、軟X線レーザーへの期待が大きく高まっていました。
 軟X線レーザーの本格利用を実現するため、理研とJASRIは、BL1で軟X線FELを生成し、BL3と独立して稼働させるというプロジェクトを2014年度に開始しました。これは、組立調整実験棟のSCSS加速器をSACLAのアンジュレータホールに移設し、一部コンポーネントを増強しつつBL1のアンジュレータに接続することにより、軟X線レーザーの生成を行うというものです。第一期の工事は2015年夏に完了し(図1)、同年秋から調整運転を開始しました。加速エネルギーは従来のSCSSから倍増の約500MeVを達成し、同年10月には波長30nm付近においてレーザー発振を確認しました。その後も順調に調整運転を継続してきました(図2)。
 2016年4月には、BL1の正式名称を「SXFELビームライン」に改め、上期には、初のユーザーによる利用実験が行われる予定です。さらに、2016年夏までには加速管をさらに追加して加速エネルギーを750MeV以上に向上させる予定です。これにより、最短波長は12nm以下まで到達する見込みです。
 SCSSは、SACLAの加速器とは独立に運転できるため、前者を用いたSXFELビームラインで軟X線レーザー、後者を用いたBL2・BL3で硬X線レーザーを同時に生成し、供給することができます。プロトタイプ機であるSCSSを効率的に再活用することにより、SACLAは軟X線レーザーという新しい能力を手にし、世界で唯一の軟X線FELと硬X線FELを同時に供給する施設となりました。さまざまな学術・産業の発展に、SACLAは今後も一層貢献していきます。

<関連プレスリリース>
2006年6月22日 プレスリリース X線自由電子レーザー(XFEL)試験加速器からレーザー光の発振に成功 pdf
2008年7月28日 プレスリリース 新しい科学技術を創る小型自由電子レーザ pdf
2011年6月7日 プレスリリース 「夢の光」をついに実現
2012年6月25日 プレスリリース 「コンパクトXFEL」SACLAの有用性、世界が認識
2015年6月8日 トピックス SACLAが新しいビームラインの共用を開始

補足説明
[1]  X線自由電子レーザー(XFEL:X-ray Free-Electron Laser )
近年の加速器技術の発展によって実現したX線領域のパルスレーザー。従来の半導体や気体を発振媒体とするレーザーとは異なり、真空中を高速で移動する電子ビームを媒体とするため、原理的な波長の制限はない。

[2]  SACLA
理化学研究所と高輝度光科学研究センターが共同で建設した日本で初めてのXFEL施設。科学技術基本計画における5つの国家基幹技術の1つで、2006年度から5年間の計画で建設・整備された。2011年3月に施設が完成し、SPring-8AngstromCompactfreeelectronLAserの頭文字を取ってSACLAと命名された。2011年6月に最初のX線レーザーを発振、2012年3月から共用を開始した。0.1ナノメートル以下という世界最短波長のX線レーザーを発振する能力を有する。 詳細はhttp://xfel.riken.jp/

[3]  軟X線FEL、硬X線FEL
軟X線FELとは波長が0.3~数10nm付近の軟X線領域の自由電子レーザー、硬X線FELとは波長が0.3nm以下と軟X線より短い硬X線領域の自由電子レーザー。レーザーを用いる実験では試料のサイズや特性に応じて最適な波長のレーザーを用いる。工業的に重要な触媒等、軟X線領域での観察に適した試料も多く存在する。

[4]  EUVリソグラフィ
リソグラフィとは、感光性の物質を塗布した物質の表面をパターン状に露光することで、露光された部分と露光されていない部分からなるパターンを生成する技術。半導体素子やプリント基板などの製造に用いられる。極端紫外線と呼ばれる波長である13.5nmの光を用いてより微細なリソグラフィを行う技術をEUVリソグラフィという。EUVとはExtreme Ultravioletの略。

[5]  SCSS試験加速器
SACLAのプロトタイプ機として、SPring-8サイトに建設された小型の自由電子レーザー装置。2006年に真空紫外光のレーザー発振に成功し、加速器・光源・利用の各方面について、様々な試験研究が実施された。2013年5月に運転を休止した。SCSSは、「SPring-8CompactSASESource」の略。SASEは自己増幅自発放射(SelfAmplifiedSpontaneousEmission)を意味し、反射鏡を使わずに光を増幅してレーザー発振を得る方法を指す。
