平成28年6月2日
東京工業大学
愛媛大学
大阪大学
高輝度光科学研究センター

要点
○地球中心核に相当する高温高圧下における鉄の電気伝導度測定に成功した
○地球中心核の電気・熱伝導度はこれまでの予想よりも3倍程度高い
○内核の冷却速度を計算した結果、内核の年齢は約7億歳であり、地球の誕生時期46億年前よりもはるかに若い

背景
地球の中心は、圧力360万気圧、温度5,000 K超の極限的な環境にあり、地球中心から地表面までの距離約6,400 kmにおいて巨大な熱の流れを生み出しています。この大きな熱勾配は地球外核とマントルの対流を引き起こし、地球磁気圏の生成やプレート運動などの地球のダイナミズムの原動力となっています。また、約46億年前の地球が出来た当初は高温のために存在しなかった固体金属内核も地球内部の温度が下がることによって、ある時期に誕生し、現在も成長を続けています。そのような地球内部の熱・構造進化は地球の冷却の歴史にほかなりません。地球の内部を構成する物質の熱伝導度（熱の伝わりやすさ）を知ることで、地球がどのくらいの速度で冷えているのかが推定できます。従って、核の冷却史を調べるためには核の主成分である鉄の伝導度の情報が必要です。古くは1940年代から核の伝導度の推定は行われてきましたが、その推定値には大きなばらつきがありました。2012年頃に理論計算^[5]によって地球中心核の電気・熱伝導度の見積もりがなされ、核の伝導度がこれまでの予想よりもはるかに高いことが示唆されていましたが、実際の核の温度圧力条件における実験による検証はなされていませんでした。この検証のためには実際の核の温度圧力条件における鉄の伝導度の直接測定が必要です。金属の場合、電気と熱は共に自由電子によって運ばれるために、鉄の電気伝導度を測定することで熱伝導率を算出することも可能です。しかし、核に相当する圧力を実験室で再現しようとする場合、試料の大きさは直径30ミクロン以下と非常に小さくなってしまうため、極小試料の電気伝導度を測定することは非常に困難でした。

研究手法と成果
　研究グループはまず、高温高圧発生装置であるダイヤモンドアンビルセルの内部に、微細な電気抵抗測定用回路を作成するための技術開発を行いました。収束イオンビーム（FIB）加工装置^[6]を用いることで、高圧装置内部に非常に細かな電気配線加工が可能になりました。その結果、200万気圧を超える高圧力、4,500 Kの高温条件での鉄の電気伝導度測定実験が可能となりました。
　SPring-8の高圧構造物性ビームライン BL10XUに設置されたレーザー加熱システムを使用し、約157万気圧、4,500 Kまでの条件での実験から純鉄の電気伝導度を決定しました。また、BL10XUのX線マイクロビームを使用したX線回折像から鉄試料の結晶構造と実験圧力条件を決定しています。
　この実験によって決定された純鉄の電気伝導度から見積もった核の電気・熱伝導度は約90 W/m/K程度であり、最近の理論計算^[5]によって報告されている高い核の伝導度を支持する結果です。本研究で得られた核の熱伝導率を用いて、核の冷却速度の計算を行った結果、予想される内核形成開始年代はおよそ7億年となっています。古地磁気測定から、約42億年前から地球には磁場が存在し、約13億年前に磁場強度が増大したと報告されていますが、この磁場強度の増大は内核の誕生に起因するものではないことを本研究結果は示唆しています。また、内核が存在しなかった30億年以上の期間にどのようなメカニズムで地球の磁場が維持されてきたのか再考する必要があるでしょう。

今後の期待
地球中心核には鉄の他に水素やケイ素などの軽元素が含まれていると考えられており、これらの軽元素が鉄の伝導度を大きく変える可能性があります。今回用いた高温高圧下での純鉄の電気伝導度測定手法はその他の核候補合金に対しても適用可能です。核の伝導特性が明らかになることで、地球磁場の成因である地球ダイナモのメカニズムや、地球形成初期の地球内部の温度状態も明らかになっていくものと期待できます。

【用語解説】
[1] 大型放射光施設SPring-8：
兵庫県の播磨科学公園都市にある世界最高の放射光を生み出す理化学研究所の施設で、その運転管理は高輝度光科学研究センターが行っています。SPring-8の名前はSuper Photon ring-8 GeVに由来。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のことです。SPring-8では、この放射光を用いて、ナノテクノロジー、バイオテクノロジーや産業利用まで幅広い研究が行われています。

[2] 地球中心核：
地球の中心から半径3500 kmの領域で、固体金属からなる内核と液体金属からなる外核で構成されています。地球中心核の外側をマントル、地殻が取り囲んでいます（次ページ図を参照）。主成分である鉄の他に少量のニッケルと軽元素（水素、炭素、酸素、珪素、硫黄）が含まれていると考えられていますが、詳細な化学組成は不明です。液体外核の対流によって地球磁場が生じていると考えられています。

[3] 鉄の伝導度：
金属では、電気と熱は共に金属中の自由電子によって運ばれます。そのため、金属の電気伝導度（σ）と熱伝導度（κ）、絶対温度（T）の間にはヴィーデマン-フランツ則（κ = L₀σT、L₀は定数）とよばれる関係があります。

[4] ダイヤモンドアンビルセル装置：

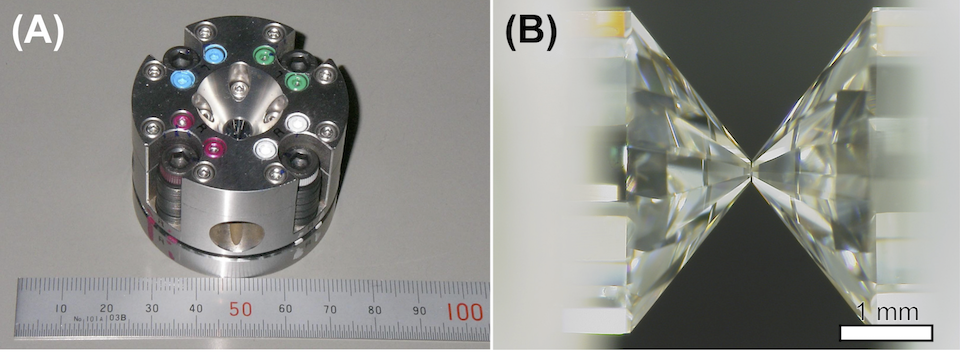

ダイヤモンドを用いた小型の高圧装置（図A）。ダイヤモンドは圧力を発生させる尖頭状の部品（アンビル）として用いられています（図B）。ガスケットと呼ばれる金属の板に小さな穴をあけ、その穴に試料と圧力媒体を入れて2つのダイヤモンドアンビルで挟み込むことで高圧を発生させます。ダイヤモンドの先端のサイズを小さくすることで、地球中心部に相当する圧力（約360万気圧）の発生が可能です。

[5] 論文情報：
Pozzo et al., Thermal and electrical conductivity of iron at Earth’s core conditions. Nature 485, 355–8 (2012)、及び、de Koker et al., Electrical resistivity and thermal conductivity of liquid Fe alloys at high P and T, and heat flux in Earth’s core. Proc. Natl. Acad. Sci. U.S.A. 109, 4070–4073 (2012).

[6] 収束イオンビーム（FIB）加工装置：
ガリウムイオンを電界で加速したビームを数ナノメートルまで細く絞り、微細加工、蒸着、観察などを行う装置。
