　最近、エネルギー枯渇や大気汚染の克服のために、さらには低炭素社会実現するためナノ触媒の利用に注目が集まっています。CO酸化触媒は自動車排気ガスの除去などで期待されており、この分野の研究は世界的に急進展しています。特に、金属ルテニウム(Ru)は高機能CO酸化触媒活性のため、関心が高まっています。これまで金属Ruについては、hcpタイプの構造しか持たない金属として知られていましたが、ナノメートルオーダーまでサイズを小さくすることで新しい構造を持つRu（fccタイプのRu）を作り出すことに京大の北川宏グループは世界で初めて成功し、新規fccタイプのRuナノ粒子は既存のhcpタイプのRuナノ粒子より高い触媒活性を持っていることを報告しました。しかし、なぜこのような驚きの特性をfccタイプのRuが持つかは謎でした。その謎をナノ粒子の原子スケールの局所（近距離）構造とナノ粒子の平均構造から解明することを、研究の目的としました。

研究内容と成果
　散乱角度の広いデータを測定するため、大型放射光施設（SPring-8）にあるBL04B2ビームラインで高エネルギーＸ線（入射エネルギーは61.46 keV）を用いてRuナノ粒子の回折・散乱データを収集しました。データを2体分布関数（PDF）⁵、逆モンテカルロ（RMC）モデリング⁶、リートベルト法⁷を組み合わせて解析しました。PDFやRMCの解析からは、ナノ粒子内のすべての原子位置を推測できたので、原子の個数分布、配位数⁸分布や原子間の結合角度の分布に関する情報を得ることができました。リートベルト法からは、格子歪や温度因子⁹に関する平均的な構造情報を得ました。

　得られた構造情報を以下にリストします。
１）ナノ粒子内の全ての原子位置を推定することができました。位置情報を用いて、粒子の外観をプロットできます（図1）。また、原子の配位数情報も得られますので、配位数に応じて各原子を色分けしてあります。
２）最近接原子の個数分布や原子間の結合角度の分布を基にした局所的な近距離に関する構造秩序パラメーターを定義しました。それぞれの分布の幅が小さいほどそのパラメーターの値は小さくなり、局所的に見ると構造秩序が良くなることを定量的に表します。粒子サイズが3.5 nm以上の場合、fccタイプの構造のナノ粒子はより高い構造秩序を有していました（図2）。このような局所的な近距離構造が高い秩序を有することと高いCO触媒活性が相関することが分かりました。
３）5.4 nmのfccタイプのRuナノ粒子において、原子の配位数が10と11である低活性化エネルギーサイトの存在確率(50.5 %)は5.0 nmのhcpタイプのRuの値(46.9 %)より高く、一方fccタイプのRuナノ粒子の原子の配位数が8と9である高活性化エネルギーサイトの存在確率(24.7%)はhcpタイプのRu(28.9 %)より低い結果を得ました。CO触媒反応は低活性化エネルギーサイトで多く起こる可能性を示唆しています。

平均的な構造情報からは、粒子サイズが3.5 nmより大きい場合、以下の点が明らかになりました。

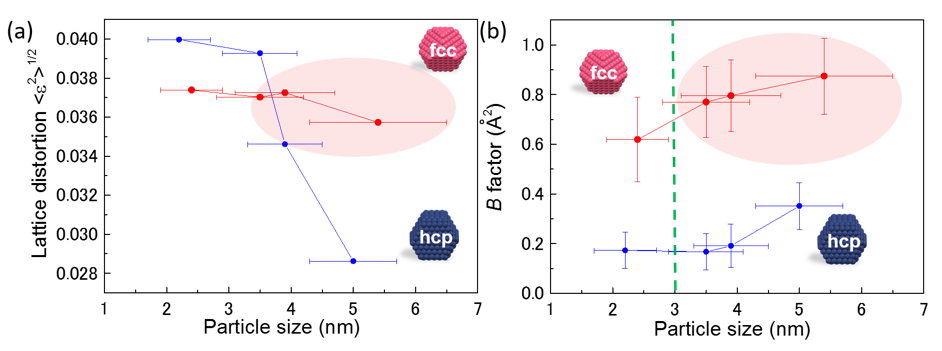

４) fccタイプのナノ粒子はhcp構造のナノ粒子より約1.3倍大きな格子歪をもっていました（図3(a)）。
５) fccタイプのナノ粒子の温度因子はhcpタイプ構造のナノ粒子の約2倍の大きさでした（図3(b)）。温度因子が大きいことは、原子が平均位置からの位置の乱れが大きいことを示唆します。
４）、５）から、平均的な粒子全体の乱れが大きいほどRuナノ粒子のCO触媒活性に寄与していると推定されます。
以上から、fccタイプの粒子サイズが3.5 nmから5 nm付近では、局所的に見ると構造秩序が良くなる反面、ナノ粒子全体の格子歪と平均的な原子位置の乱れは大きくなる結果を得ました。

今後の展開
　Ruは、金属表面上で一酸化炭素(CO)と酸素(O₂)を反応させて二酸化炭素(CO₂)に変化し、COを酸化除去する特性が高い金属であり、CO除去触媒としてエネファーム¹⁰に使用されています。さらに、今回研究した新しいfccタイプのRuナノ粒子は、家庭燃料電池エネファームで使用されている既存のhcpタイプのRuに置き換わる革新的な新触媒として期待されています。本研究のアプローチは、局所的な原子スケールの構造と平均構造の両方の構造情報を提供することで、元素間融合を用いた新しい固溶体合金(２元触媒、３元触媒など)やほかの新機能性物質の創製を今後ますます加速させることが期待されます。データを活用した設計型物質・材料研究（マテリアルズ・インフォマティクス）の基盤としての原子配列構造データを提供するモデルとなる点からも重要であると考えられます。

【参考図】

用語解説
(1) 触媒
特定の化学反応の反応速度を速める物質で、自身は反応の前後で変化しないものである。また、反応によって消費されても反応の完了と同時に再生し、変化していないように見えるものも触媒と呼ぶ。

(2) バルク
ナノメートルスケールに比べてはるかに大きいサイズをもつ立体的な結晶や固体を意味する。つまり、その表面の原子数が内部の原子数よりも無視できるほど十分に少ないものである。

(3) 大型放射光施設 SPring-8
国立研究開発法人理化学研究所が所有する、兵庫県の播磨科学公園都市にある世界最高の放射光を生み出す施設。その運転管理と利用者支援は公益財団法人高輝度光科学研究センター（JASRI）が行っている。SPring-8の名前はSuper Photon ring-8 GeVに由来する。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のことである。
SPring-8では、この放射光を用いてナノテクノロジー、バイオテクノロジーや産業利用まで幅広い研究が行われている。SPring-8は日本の先端科学・技術を支える高度先端科学施設として、日本国内外の大学・研究所・企業から年間延べ1万4千人以上の研究者に利用されている。

(4) 高エネルギーＸ線回折・散乱
今回用いた回折法・散乱は、高輝度放射光を用いた高エネルギーＸ線回折・散乱である。高エネルギーX線を用いることで、高い散乱ベクトルまで測定し、高実空間分解能の高実空間を得ることができる。今回は、ナノ粒子の長周期・原子スケールの構造と触媒活性の相関を明らかにすることに威力を発揮した。

(5) 2体分布関数（PDF）解析
アモルファスの構造や理想的とはみなされない結晶の局所構造に関し、X線や中性子線を用いた散乱強度プロファイルを解析する方法の一つである。ある原子からある距離離れたところに別の原子が存在する確率を示す。原子間の距離や配位数の情報を得ることができる。

(6) 逆モンテカルロ（RMC）モデリング
X線散乱や中性子線散乱などから得られた測定強度プロファイルから、試料に含まれるすべての原子位置を推定する方法の一つである。バルクのアモルファスの構造解析に威力を発揮している。３次元的に限られた領域内に試料の密度から見積もられた数の原子を可能な限りランダムに分布させ、その原子の位置を変えては強度プロファイルを計算し、X線散乱や中性子線散乱などの測定強度プロファイルを説明できるかどうかを調べる方法である。ただし、可能な限りランダムと表現したのは、これまでに得られた構造に関する知見から束縛条件を考慮するためである。例えば原子間の距離や原子間の結合角度に関する制限である。

(7) リートベルト解析
粉末X線回折実験や粉末中性子回折実験により得られる回折プロファイルから、試料結晶の構造を精密化する解析法の一つである。求められる構造パラメータは単位胞（unitcell）の形状や大きさを表す格子定数（軸長：a, b, c,軸間の角度： α, β, γ）、原子の位置、占有率、温度因子などである。

(8) 原子の配位数
ある原子からみたその原子の周りに存在する原子数である。

(9) 温度因子
平均的な原子の回折に関わる原子面に垂直な方向の振動の幅である。原子の位置の平均的な乱れを表現する。

(10) エネファーム(ENE・FARM)
家庭用燃料電池コージェネレーションシステムの愛称である。2008年6月25日に燃料電池実用化推進協議会 (FCCJ) が家庭用燃料電池の認知向上を推進する取り組みとして、企業などに関係なく統一名称を決定した。発電ではなく、あくまでも家庭を中心とした節電を目的として開発された。
