ポイント
•　強誘電体の諸特性を支配する分極の向きの割合（ドメイン構造）が、材料の形状やサイズ、さらには周りの環境で変化することを初めて系統的に明らかにした。
•　上記のドメイン構造が変化する原因が、分極の電荷遮蔽の影響であることを突き止めた。
•　本アプローチを応用することで、環境中の振動を電気エネルギーとして取り出す発電素子（エナジーハーベスタ）の飛躍的な効率向上につながる可能性がある。

研究背景と内容
　現在、自然界にある未使用のエネルギーを電気エネルギーに変換する技術が盛んに研究されています。強誘電体^{（用語1）}には、優れた機械エネルギーと電気エネルギーの相互変換機能（圧電性）を示す材料があり、これを使用して、環境中の振動を電気エネルギーとして取り出す発電素子（エナジーハーベスタ）の開発が行われています。
　圧電性を始めとする強誘電体の諸特性は、その分極の向きの割合（ドメイン構造）に大きく左右されることが知られています。これまで、材料の組成や歪みを制御することでドメイン構造を操作し、これにより特性を向上させようという試みが広く行われてきました。一方で、材料の表面や界面における分極電荷の遮蔽状態もドメイン構造に影響を及ぼすことが知られていましたが、系統的な研究例は少なく、これによるドメイン構造の操作指針は明らかにされていませんでした。
　そこで、名古屋大学を中心とする研究グループでは、強誘電体材料をナノサイズ化すると電荷遮蔽の影響が大きくなることに着目し、特にその中でも異方性が大きな棒状の“ナノロッド”を対象に研究を行いました。

ナノロッドの作製とドメイン構造の解析

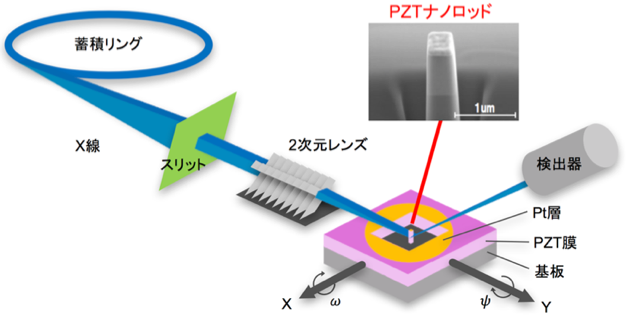

　サイズが正確に制御されたナノロッドを作製するために、まず、代表的な強誘電体であるチタン酸ジルコン酸鉛（PZT）の膜を基板上に作製し、集束イオンビーム^{（用語2）}を用いて膜の一部をエッチングすることで、高さが1.2マイクロメートル、幅が最小で200ナノメートル（1万分の2ミリ）のナノロッド形状に切り出しました。その後、エッチングのダメージを取り除くために、加熱処理を行いました。 　次に、高輝度な放射光^{（用語3）}X線をレンズで集光してナノロッドに照射することで、ナノロッド1本のX線回折^{（用語4）}測定に成功しました。（図1）本測定システムは、物質・材料研究機構のグループで開発されました。これにより、ナノロッドのドメイン構造を定量的に明らかにすることに成功しました。

ナノロッドのサイズ制御によるドメイン構造の操作

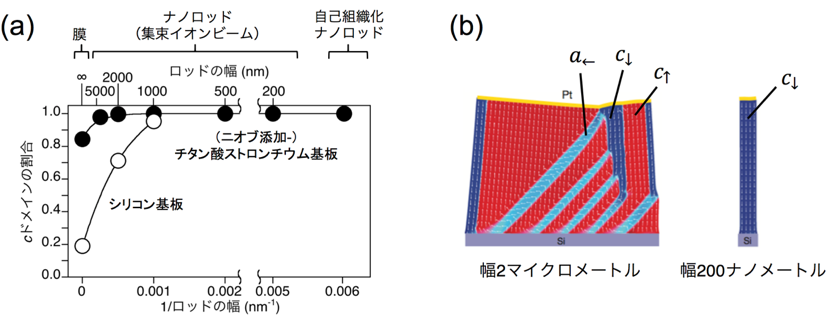

　サイズの異なるロッドのドメイン構造を比較した結果、幅の減少とともにcドメインと呼ばれる垂直分極の領域の割合が増加し、一方で、aドメインと呼ばれる水平分極の領域の割合が減少することがわかりました。この変化の傾向は、基板の種類が異なっても同じでした。また、集束イオンビームを用いずに別の手法で作製した自己組織化ナノロッドでも、これを支持する結果が得られました。（図2(a)）
　これらの結果は、強誘電体の分極電荷の遮蔽が不完全な環境では、ロッドの幅が狭くなるに従ってロッド側面に分極電荷を有する水平分極が不安定になるためと考えられ、電荷遮蔽を考慮したシミュレーションの結果とも一致しました。（図2(b)）
　特に、幅1マイクロメートル（1000ナノメートル）未満のロッドではcドメインの割合が100 %になりました。一般に、電圧や応力などの外場の印加なしに、分極が完全に一方向に揃ったドメイン構造を作製することはできませんが、ナノサイズ化した強誘電体では、その形状やサイズの制御により、分極方向を揃えられることを初めて見出しました。

ナノロッドの外界制御によるドメイン構造の操作

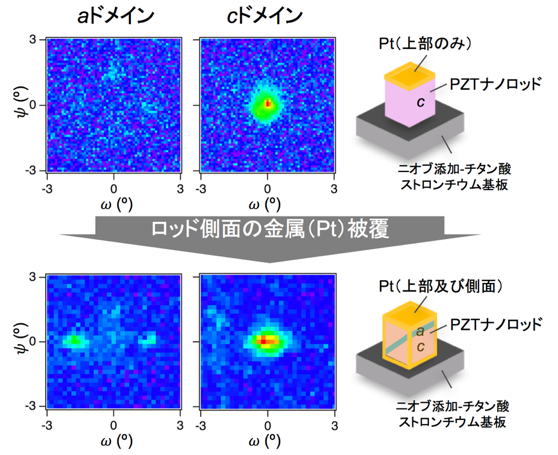

　上記の考えが正しければ、ナノロッドの電荷遮蔽を促進すると、aドメイン（水平分極）の割合が増えるはずです。そこで、ナノロッドの側面を金属で被覆して、一度加熱してドメインを消去した後、新たに生成したドメイン構造を観察しました。その結果、aドメインの割合が増加することが明らかになり（図3）、シミュレーションとも傾向が一致しました。このことは、ナノロッドの周りの環境（外界）を制御することでドメイン構造が操作できることを示しています。

成果の意義
　本研究成果は、強誘電体の諸特性を支配するドメイン構造が、材料の組成や歪みの制御だけでなく、材料の形状やサイズ、さらには、その周りの環境により、分極の電荷遮蔽状態を制御することで、操作できることを示しています。
　この新しいアプローチを活用して、強誘電体の圧電特性の飛躍的な向上が達成できれば、例えば、環境中にある微小な振動を効率良く電気エネルギーに変換する小型のエナジーハーベスタの実現が期待でき、Internet of Things（IoT）^{（用語5）}に代表されるような、数億から数兆個の利用が想定されるセンサの自立的な電源として利用できる可能性があります。特に、電源機能を兼ねた振動センサや圧力センサへの応用が期待できます。さらには、環境適合性やコストの観点から、使用できる材料の元素が限られる用途において、特性向上のアプローチとして利用できる可能性があります。
