成果のポイント
• 高エネルギーX線散乱実験と理論計算の併用により、リチウムイオン電池の性能を決める電子軌道の可視化を行った。
• 散乱Ｘ線を解析することにより、電池内の電位シフトをモニターできることを示した。
• リチウムイオン電池の診断や高性能化に貢献することが期待される。

＜研究の背景＞

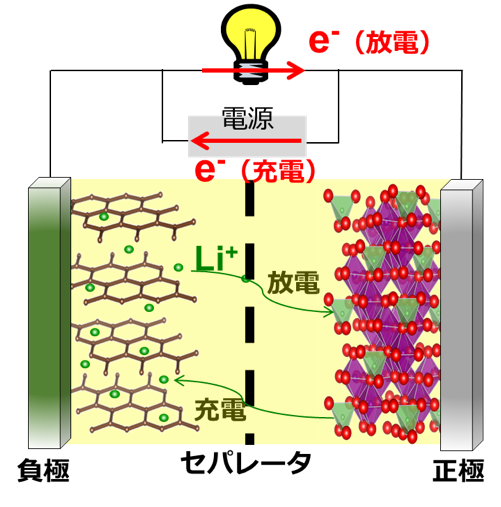

　放電時に電子を格納し、充電時に電子を放出する正極材料物質の電子軌道（酸化還元軌道と呼ばれる）は、リチウムイオン電池の性能を決める重要因子の一つとして知られています。しかし、従来のX線吸収分光法では電子軌道の空間分布を直接的に計測することができないため、実験データに基づいて酸化還元軌道を可視化することはできませんでした。

　高エネルギーX線を用いたコンプトン散乱法は電子運動量分布^*4を計測できるという特長があります。電子運動量分布は電子軌道の実空間分布と同じ対称性を示すことが知られており、コンプトン散乱X線は電子軌道の空間分布に関する情報を直接的含んでいます。すなわち、コンプトン散乱実験の結果に理論計算の結果を合わせることにより、電子軌道を可視化することができます。従来のコンプトン散乱法では単結晶試料が必要でしたが、本研究の成果により、多結晶粉末試料のデータからリチウムイオン電池の正極材料物質の酸化還元軌道を可視化することができるようになりました。

＜研究手段と成果＞
　コンプトン散乱実験はSPring-8の高エネルギー非弾性散乱ビームライン(BL08W)で行いました。115 keVの高エネルギーＸ線を試料にあてて、約80 keVを中心にして、ある一定のエネルギー幅をもって分布しているコンプトン散乱Ｘ線を測定しました。試料はリン酸鉄リチウム（LiFePO₄）からリチウムを離脱させたリン酸鉄（FePO₄）です。

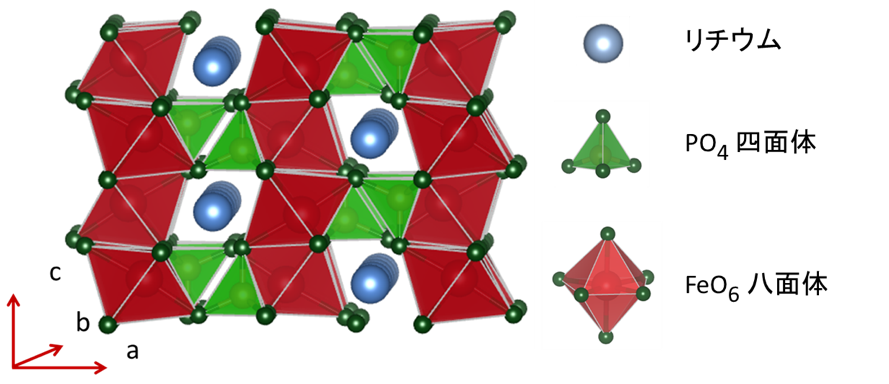

　理論計算では、高精度の電子状態計算により、酸化還元軌道の空間分布とコンプトン散乱X線のエネルギー分布を求めました。計算で求めたコンプトン散乱X線のエネルギー分布と実験結果を直接比較することで、電子軌道の空間分布を導き出すことができるため、LiFePO₄とFePO₄の実験結果から、オリビン型リン酸鉄リチウム酸化還元軌道を理論計算により可視化しました。

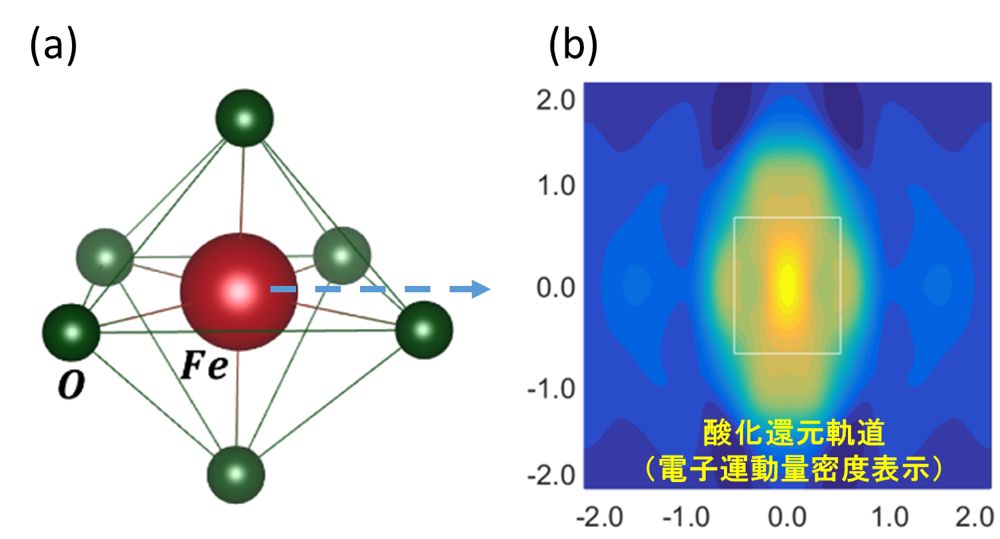

　さらに研究を進めることにより、オリビン型リン酸鉄リチウムの酸化還元軌道と電位の関係が明らかになりました。電位は重要な電池性能のひとつです。すなわち、酸化還元軌道である鉄の3d電子軌道はリチウムの挿入・離脱の影響を受けて、隣接する酸素の2p電子軌道との重なり具合が変化します。この重なり具合の変化が、酸化還元軌道の状態だけでなく、そのエネルギー準位を変えるので、電池の電位が変化します。オリビン型リン酸鉄リチウムでは、充放電に伴う大きな電位シフトが知られています。本研究により、鉄をコバルトやニッケルに置き換えると酸化還元軌道状態の変化が小さくなることが明らかになり、鉄をコバルトやニッケルに置換することで、オリビン型リン酸鉄リチウムの電位シフトを低減できることがわかりました。

＜今後の展開＞
　コンプトン散乱法は高エネルギーＸ線を利用しています。高エネルギーX線は、物質に対する透過能が高いため、電気化学反応セルの内部や電池製品の内部の材料挙動を観察するうえで有力なプローブです。既に、コンプトン散乱法を利用して、リチウムイオン電池の正・負極内のリチウム組成変化を電池動作下で同時に測定することに成功しています。本研究の成果は、リチウム組成と比べて、より深く電池性能と結びついている「酸化還元軌道」と「電位」の視点から、リチウムイオン電池の正極部の挙動を観察することできることを示しています。今後は、本研究で開発した手法を従来のコンプトン散乱法に組み込むことにより、電池動作を原子レベルで理解したり、診断したりできるようになり、大容量で高速充放電可能な高性能電池の設計・開発が進むものと期待されます。

＜用語解説＞
※1 大型放射光施設SPring-8
兵庫県の播磨研究学園都市にある世界最高性能の放射光を生み出す理化学研究所の施設で、その運転と利用者支援などは高輝度光科学研究センターが行っています。SPring-8の名前はSuper Photon ring-8 GeVに由来します。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波のことです。SPring-8では、この放射光を用いて、ナノテクノロジー、バイオテクノロジーや産業利用まで幅広い研究が行われています。

※2 酸化還元軌道
化学反応のうち、原子やイオンまたは物質間で電子の授受がある反応のことを酸化還元反応といいます。この酸化還元反応において、原子やイオンまたは物質が電子の授受を行う際に、電子を受け入れる電子軌道のことを酸化還元軌道といいます。

※3 コンプトン散乱
光（X線）は粒子としての性質を持ち、光子とも呼びます。X線光子と電子とがビリヤードの球のように衝突したときに、光子は電子によって散乱され、電子も弾き飛ばされてしまいます。衝突後の光子のエネルギーは衝突前に比べて低くなって観測されます。このような散乱現象をコンプトン散乱と呼びます。多くの教科書的な書物において、コンプトン散乱は、静止した電子とX線光子との弾性衝突として説明されていますが、現実の物質中の電子は常に運動しています。そのため、コンプトン散乱されたX線光子は、電子の運動量を反映して（ドップラー効果）、エネルギー分布を示します。エネルギーに対するX線の散乱強度を測定したものをコンプトンプロファイルと呼び、これが物質中の電子の運動量を反映していることを利用して、物質の電子状態が調べられています。

※4 電子運動量分布
運動量は物体の運動の状態を表す量で、質量と速度の積で定義されます。電子運動量分布は、物質中で運動している電子の速度分布とみなすことができます。
