背景
　X線の可干渉性（コヒーレンス）^[7]を利用したイメージング技術である「X線タイコグラフィ」は、非常に高い空間分解能と感度を実現できるX線顕微法であり、放射光施設を中心に利用法の研究が進められています。X線タイコグラフィは、レンズを用いて試料像を結像する従来のX線顕微法とは異なり、試料の回折強度パターンに「位相回復計算」を実行して試料像を再構成します。そのため、これまでレンズ性能によって制限されてきたX線顕微法の空間分解能を飛躍的に向上させることができます。
　一方、「X線吸収微細構造（XAFS）法」は、X線吸収原子の局所的な電子状態（価数、対称性）と局所構造を得る手法であり、放射光で最もよく用いられる分析法の一つです。共同研究グループは、2018年に「タイコグラフィ-XAFS法」の開発を行い、50ナノメートル（nm、1nmは10億分の1メートル）以下の空間分解能で、不均一な試料中の微小領域の電子状態を調べることが可能になりました^注1）。しかし、得られる試料画像はX線の光軸方向に平均化された2次元データにとどまっていました。
　また、近年、複雑化する材料の構造・機能情報を明らかにする必要性から、放射光計測は飛躍的に高分解能化、高次元化されてきており、量的に人間が直接扱える限界に達しつつあります。この課題を解決するためには、データ科学との連携による高効率な化学情報の解析法の確立が求められています。

注1）2018年1月12日プレスリリース「タイコグラフィ-X線吸収微細構造法の開発」

研究手法と成果

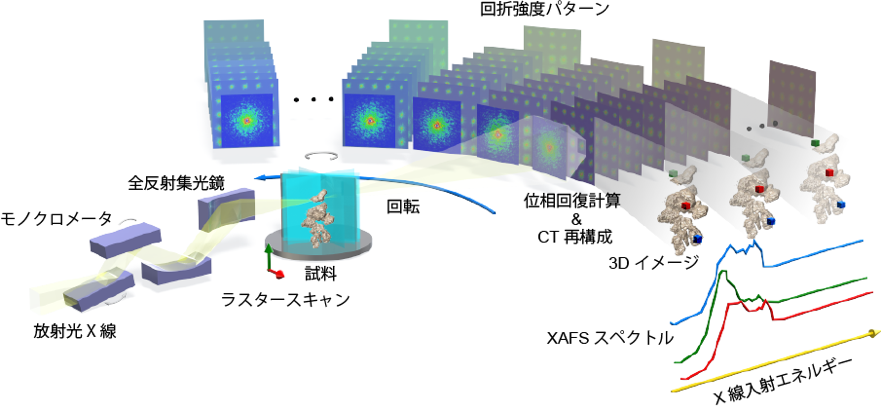

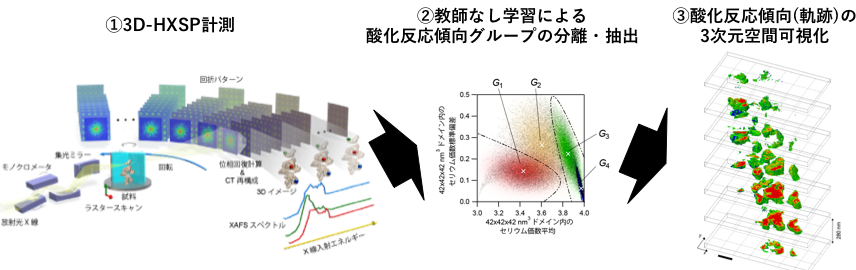

　共同研究グループがこれまでに開発を進めてきたタイコグラフィ-XAFS法では、試料によるX線の位相シフト量を反映した「位相像」に加えて、X線の吸収量を反映した「振幅像」を取得することで、ナノXAFSスペクトルを2次元計測できます。今回、このタイコグラフィ-XAFS法を3次元計測法へ拡張するため、コンピュータトモグラフィ（CT）法を組み合わせた「3次元硬X線スペクトロタイコグラフィ（3-Dimensional Hard X-ray Spectro-Ptychography；3D-HXSP）法」を新たに開発しました（図1）。

　実験では試料として、セリウム-ジルコニウム酸化物固溶体（Ce₂Zr₂O_x：以下CZ-Xと略）に触媒活性種となる白金ナノ粒子を担持させた触媒粒子（Pt/Ce₂Zr₂O_x：以下Pt/CZ-Xと略）を用いました。Pt/CZ-Xは、X=7-8の範囲で組成を変化させながら、粒子内部に酸素原子を高効率に吸蔵・放出する能力を持っています。この優れた特性からPt/CZ-X粒子は、自動車排ガス浄化三元触媒システムにおいて、系中の酸素濃度を制御しながら、酸化反応（炭化水素CHxと一酸化炭素COを二酸化炭素CO2に変換）と還元反応（窒素酸化物NOxを窒素N₂に変換）を同時に進行させるために用いられています。今回は、意図的にPt/CZ-7からの酸化反応を中途状態で停止させたPt/CZ-X粒子を用意しました。
　3D-HXSP法によるPt/CZ-X粒子の観察は、大型放射光施設「SPring-8」の理研ビームラインBL29XULで行いました。セリウム元素のL₃吸収端を含む29の入射X線エネルギーについて、試料を2.5°ずつ150°まで回転させながら400nmの走査間隔で2次元走査した結果、合計11万枚を超える回折強度パターンを収集しました。これら全てに対して、独自に開発した位相回復計算を実行することで、回転角度およびエネルギーごとの2次元位相像と振幅像を再構成しました。

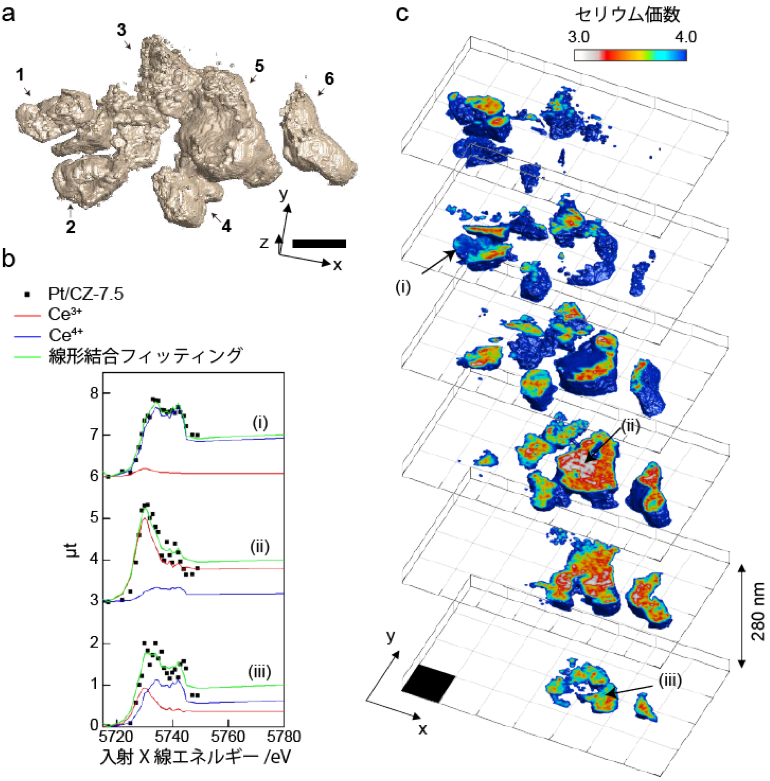

　次に、エネルギーごとにCT再構成計算を行って3次元試料像を取得しました（図2a）。そして、3次元振幅像のエネルギー依存性から、ナノスケールの3次元空間分解XAFSスペクトルを抽出しました（図2b）。XAFSスペクトルは、3次元試料像のボクセル（3次元空間での正規格子単位）サイズが14nmであることから14×14×14 nm³の領域ごとに得られ、全部で27,662,400個計測されました。これら一つ一つのXAFSスペクトルを解析することで、Pt/CZ-X粒子内の3次元セリウム価数分布（酸素吸蔵状態）像を取得できました（図2c）。粒子表面から内部に向かうにつれて、セリウム価数が4価から3価に変化する（Ce⁴⁺→Ce³⁺）ことが分かります。つまり、粒子表面から酸素吸蔵反応（セリウムの酸化反応）が進行している様子が可視化されました。

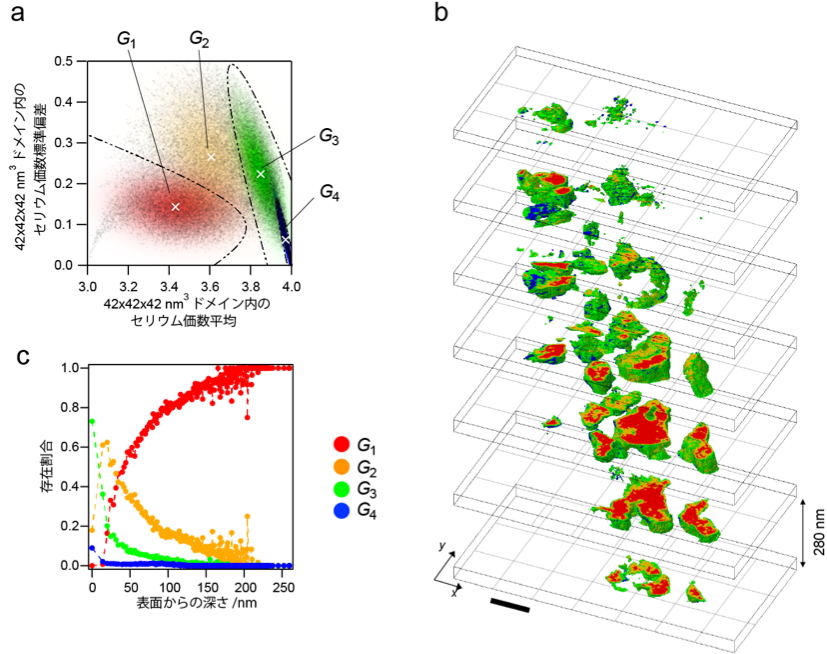

　さらに、この3次元可視化されたセリウム価数分布のビッグデータから反応の鍵となる因子を抽出するために、「教師なし学習」と呼ばれるデータマイニングの解析手法を取り入れました。3次元空間内の任意の点（x, y, z）の周辺3×3×3ボクセル（42×42×42 nm³）からなるドメイン（領域）内のセリウム価数の局所平均とその標準偏差（セリウム価数分布の局所的な勾配に相当）の間に潜む相関性を、452×450×136個の各ボクセルドメインをデータサンプルとして、教師なし学習により調べたところ、統計的にG₁～G₄の四つの相関グループに分けることができました（図3a）。それぞれセリウムの酸化反応において、G₁はPt/CZ-7 → Pt/CZ-7.5への反応第1段フェーズ、G₂は中間相Pt/CZ-7.5付近での第2段フェーズ、G₃はPt/CZ-7.5 → Pt/CZ-8への第3段フェーズ、G₄はPt/CZ-8での反応終了フェーズを表しています。そして、各グループに属するドメインを3次元空間に再描写したところ、G₁～G₄がG₁→G₂→G₃→G₄の順で、粒子の表面から内部へ伝播・進行していく様子が捉えられていました（図3b, c）。

今後の期待
　本研究では、酸素吸蔵・放出材料の酸素吸蔵状態をナノスケール3次元観察すること、さらにデータマイニングとの連携により、反応過程の軌跡を可視化することに初めて成功しました。今後、3D-HXSP法は、さまざまな先端機能性材料のナノ構造・化学状態分析へ応用されると期待できます。
　また、現状では一つの試料の3次元空間分解XAFSスペクトルの取得に1週間の測定時間を要しており、空間分解能も数十nmですが、次世代放射光施設では、数時間の測定時間で、数nmの空間分解能の3次元スペクトル計測の実現が期待されます。このような計測の高速化、高分解能化、高次元化が進むにつれて、情報量が爆発的に増加し、ますます測定データの解釈が難しくなることが予想されます。そこで、高次元計測とデータ科学の融合より、効率的に先端機能性材料の機能の根源が理解され、設計・開発が促進されるものと期待できます。
