♦発表のポイント
・これまでにない高倍率、高分解能を実現する光電子ホログラフィーを利用し、ダイヤモンドに添加したリン原子の2種類の原子配列およびその配向を世界で初めて観測することに成功しました。
・添加原子の原子配列と電気的状態や結晶成長との関係性を明確化できることから、ダイヤモンドを使用したデバイスの性能向上に貢献することが期待されます。
岡山大学異分野基礎科学研究所の横谷尚睦教授、寺嶋健成特任講師（現NIMS特別研究員）、竹田彩博士前期課程学生ら、公益財団法人高輝度光科学研究センター（JASRI）の松下智裕主席研究員、木下豊彦主席研究員、室隆桂之主幹研究員、国立研究開発法人産業技術総合研究所（産総研）の加藤宙光主任研究員、山崎聡招聘研究員、大阪大学産業科学研究所の小口多美夫教授の研究グループは、ダイヤモンドに添加したリン原子周辺の3次元原子配列構造の観測に世界で初めて成功しました。これは、結晶中の添加元素を選択的に10億倍まで拡大・観察できる、光電子ホログラフィー（図1）および解析理論の開発による成果です。 ■論文情報 |
＜現状＞
ダイヤモンドは宝石に使われるほどの美しさだけでなく、高強度、耐熱性、絶縁性能などの優れた特性により応用上も重要な物質です。炭素というありふれた元素の結晶であるため、資源の少ない我が国にとって、元素戦略的な観点からも注目されています。優れた絶縁性は、微量元素の添加により高性能な半導体として機能することにつながるため、次世代パワーデバイスや量子センサーなどへの応用が期待されています。デバイス応用のためには、微量元素添加によりダイヤモンド中に電子またはホール（電子の抜け殻）を導入し導電性を付与することが必要です。p型半導体はホウ素添加により、n型半導体はリン添加により制御可能であり、これらの高品質化がデバイス性能に関わる重要な因子となります。
横谷教授らのグループは、産総研の加藤主任研究員らが作製した高濃度リン添加ダイヤモンド試料に対する研究から、リン原子が取る化学結合状態が2つあることを突き止めていました。しかし、その2つがどのようなリン原子配列を持つのかについては、適切な研究手法がなかったため、未解明のままでした。一方、2005年にJASRIの松下主席研究員は、日本で大きく進展した新しい原子配列測定技術「光電子ホログラフィー」（図1）の解析理論を考案し、3次元的な原子配列を観察できる10億倍の倍率を持った顕微鏡を実現しました。さらにSPring-8のビームライン（BL25SU）に導入された高感度かつ高エネルギー分解能の測定システムによって、微量な添加元素の化学結合状態の違いを高精度に識別できるようになりました。
＜研究成果の内容＞
本研究では、化学気相成長法により作製したリン添加ダイヤモンド薄膜（リン濃度：0.06 atom％）に対して、SPring-8のBL25SUの超高精度光電子ホログラフィー実験を行うことにより、従来技術の電子顕微鏡やX線結晶構造解析では不可能だった、ダイヤモンド中に添加したリン元素の3次元的な原子配列構造を世界で初めて明らかにしました。
結果は、添加したリン原子の2つの化学結合状態が、それぞれ異なる原子配列を持つことを示しました（図2）。(a) リン原子がダイヤモンドを構成する炭素原子と置き換わった構造（格子置換構造）と、(b) 隣り合う炭素原子が2つ外れて、その中間位置にリン原子が存在する構造（PVSVC構造）です。電気特性として、(a)の構造はダイヤモンド結晶中に電子を放出する、電気的に活性な構造であるのに対し、(b)は逆に電子を捕獲してしまう不活性な構造です。さらに、構造(b)はダイヤモンド成長方向に配向していることが観測されたことから、この構造の形成はダイヤモンドの成長プロセスに関連する可能性が高いことも示されました。n型ダイヤモンドの導電性向上のためには、構造(a)のみで構成されることが理想であり、構造(b)を抑制する必要があります。
＜社会的な意義＞
ダイヤモンド中のリン原子配列構造と電気的活性化状態が“見える”ようになったことから、ダイヤモンドの結晶成長条件を変えながら、この測定による構造の変化を観測することで、不活性構造を抑制して活性な構造の濃度を上げるなど、より高度な試料合成の戦略を立てることができるようになります。光電子ホログラフィーは、ダイヤモンドだけでなく、最近非常に重要度が高くなっている炭化ケイ素（SiC）や窒化ガリウム（GaN）などの広バンドギャップ半導体にも適用できるため、新材料のデバイス化技術の開発に貢献します。

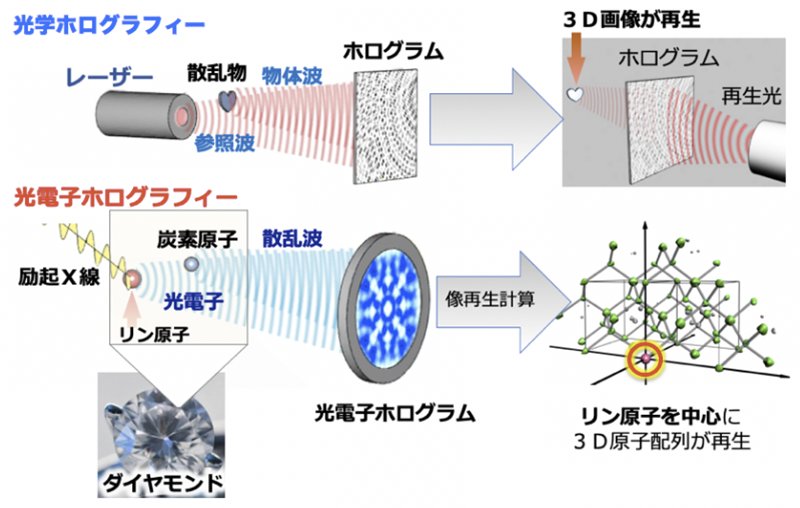

図1 光電子ホログラフィーの原理図
光のホログラフィーの場合、レーザーを物体に当てて物体波を作り出し、物体に当たっていない光と干渉させることで、ホログラムを作り出す。ホログラムに再生光をあてると、物体を3次元的に見ることができる。光電子ホログラフィーの場合も同様で、X線を試料に当てると、添加した原子から光電子が飛び出してくる。電子は波としての性質を持つため、光電子は周囲の原子によって散乱されて散乱波を形成し、散乱されていない波と干渉してホログラムをつくる。このホログラムから計算によって添加剤の原子周囲の構造が3次元的に再生される

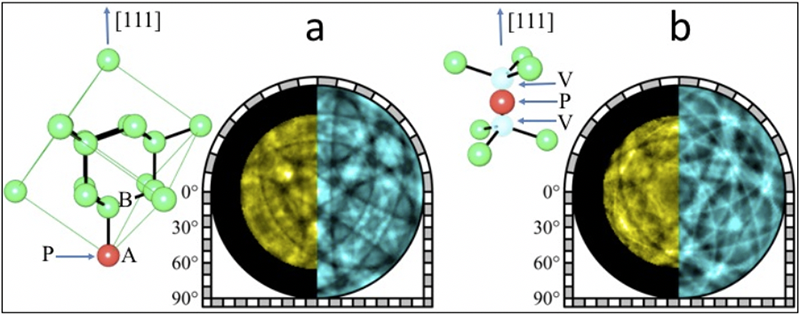

図2 光電子ホログラムと再生されたダイヤモンド中のリンの原子配列
観測された光電子ホログラム（黄色）、小口による構造モデルをもとに予測した理論ホログラム（水色）、および観測されたホログラムから再生された原子配列。(a) 置換構造（電気的活性構造） と(b) PVSVC 構造（電気的不活性構造）。Pはリン原子、Vは炭素原子が抜けていることを示す。[111]は結晶成長の方向。
■研究資金
本研究は、以下の助成・支援を受けて実施しました。
・科学研究費補助金新学術領域研究（研究領域提案型）「3D活性サイト科学」（領域代表：奈良先端科学技術大学院大学 大門寛教授）の計画研究課題として、
「転移温度向上を目指したダイヤモンド超伝導体の三次元ドーパント構造解明」（研究代表 横谷 尚睦）
「データ取得と3D原子イメージ再生アルゴリズムの研究」（研究代表 松下智裕）
「顕微光電子ホログラフィーによる活性サイトの時間分解3D原子イメージング」（研究代表 木下豊彦）
・文部科学省、光・量子融合連携研究開発プログラム「光・量子科学研究拠点形成に向けた基盤技術開発」（研究代表者：東京大学物性研究所 辛埴教授）の再委託業務課題として、
「時間分解・マイクロビームラインの建設」（業務主任者：高輝度光科学研究センター 木下豊彦）
■補足・用語説明
（注1）大型放射光施設SPring-8：
兵庫県の播磨科学公園都市にある世界最高性能の放射光を生み出す理化学研究所の施設で、その運転と利用者支援などは高輝度光科学研究センター（JASRI）が行っている。放射光とは、電子を光とほぼ等しい速度まで加速し、電磁石によって進行方向を曲げた時に発生する、細く強力な電磁波。SPring-8では、この放射光を用いて、ナノテクノロジー、バイオテクノロジーや産業利用まで幅広い研究が行われている。
