背景
　「混ざりあった分子を分離する」というのは容易なことではありません。例えば、化学産業において必要とされるエネルギーの約半分が、生成物を精製するための分離工程で消費されると言われており、これは蒸留や乾燥といった分離工程では、大量の熱エネルギーが必要とされるためです。つまり、高効率で省エネルギーな分離技術の開発は現代社会における重要課題の一つであり、とりわけ、CO₂の分離回収技術については低コスト・省エネルギー化が求められます。
　このCO₂の分離技術の一つとして期待されているのが吸着分離法です。これは無数の小さな穴(細孔)を持つ多孔性材料に特定の分子が濃縮(吸着)される性質を活かした技術であり、冷蔵庫の脱臭炭や浄水器のフィルターにも用いられています。多孔性材料(吸着剤)を充填した吸着塔の一端から混合物を流し込むと、吸着剤と強く相互作用する分子は細孔に取り込まれます。一方、吸着剤との相互作用が弱い分子は、一部が細孔に取り込まれるものの、多くは吸着剤を素通りし、吸着塔から流出するため、その純成分を得ることができます。細孔に取り込まれた分子は、吸着塔内を加熱か減圧することで回収(脱着)します。吸着剤と相性の良い分子を高純度で得るためには、その相互作用が強いほど有利ですが、その分、脱着に必要なエネルギーは大きくなってしまいます。つまり、吸着分離効率を大幅に向上させるカギは、相性の良い分子を選択的かつ大量に吸着しながらも、それらを容易に脱着することが可能な、ある種矛盾した性質をもつ吸着剤を見出すことにあります。
　そこで、本研究グループが着目したのが「ゲート型吸着剤」です。この材料の最大の特徴は、「柔らかい」構造を持っている点にあり、例えば、ELM-11と呼ばれるゲート型吸着剤は、CO₂分子に対してその「柔らかさ」を発揮します。このELM-11は、雰囲気ガス中に含まれるCO₂濃度が低いとき、その細孔を閉じており、CO₂を吸着しませんが、CO₂濃度がある「しきい値」を超えると、急激に膨張して細孔を開き、CO₂分子を取り込みます(図1)。その細孔の開閉挙動が、まるで扉(＝ゲート)のようであることから、ゲート型吸着剤と呼ばれるようになりました。そして、このとき、ELM-11はCO₂分子を包み込むかのように構造変形をするため、高いCO₂選択性を発現します。さらにELM-11は、雰囲気ガス中に含まれるCO₂濃度がしきい値よりも低くなると、その構造を収縮させ、吸着していた全てのCO₂分子を放出します。つまり、ELM-11は、CO₂を選択的に吸着し、かつ、容易にCO₂を脱着するという、CO₂の吸着分離に極めて適した特性を有しています。 ここで、排ガスなどに含まれるCO₂の吸着分離では、大量のガスを高速に処理できることが求められますが、このときに問題となるのが、CO₂の吸着にともなう熱(吸着熱)の発生です。従来型の「硬い」吸着剤では、この吸着熱によって温度が上昇し、その結果、CO₂吸着量の減少とCO₂選択性の低下が生じてしまいます。
　一方、「柔らかい」構造を持つELM-11は、CO₂分子を取り込む際にその構造が膨張します。本研究グループは、このELM-11の膨張によって冷熱が生じ、CO₂の吸着にともなう温度上昇を効果的に抑制できる可能性があることに着目しました。そして、このELM-11をCO₂の高速度吸着分離システムに応用するための研究に取り組みました。

研究手法・成果
　CO₂を含むガスを高速かつ大量に処理し、効率的にCO₂を分離するためには、ELM-11の構造の膨張とそれにともなうCO₂吸着が十分に高速である必要があります。そこで、大型放射光施設SPring-8のビームラインBL02B2において、粉末X線回折測定を行いました。1秒間の粉末X線回折測定を0.05秒間隔で連続的に実施するという、高速度の観測を行い、CO₂の吸着によってELM-11が膨張する様子を調べたところ、温度0 ℃、CO₂ガス圧力41 kPaのとき、ELM-11の膨張は約10秒で完了することが分かりました(図2a)。そして、種々の温度およびCO₂ガス圧力における測定を行い、得られたデータの解析とモデル化を行ったところ、温度25 ℃、CO₂ガス圧力250 kPaでは、1.5秒でELM-11の膨張が完了するという予測結果が得られました。このことは、ELM-11をCO₂の高速度吸着分離システムに応用することが十分に可能であることを示唆しています。
　以上の結果から、ELM-11はCO₂濃度の大きな高圧ガスの高速度処理に適していると考えられます。そこで、天然ガスや埋立地ガスなど、メタン(CH₄)とCO₂の成分比がほぼ等しい高圧ガスを対象とし、これをCO₂とエネルギーガスとして有用なCH₄に分離するための高速度吸着分離システムにELM-11を応用することを検討しました。まず、ELM-11へのガス吸着実験や、種々の計算科学的検討を実施し、ELM-11のCO₂分離能の数値化を行いました。そして、CH₄とCO₂の混合ガスの分離に最も有望とされている「硬い」従来型吸着剤HKUST-1との比較検討を行ったところ、ELM-11のCO₂選択性はHKUST-1の9.5倍と極めて高い値であるのに対して、吸着剤重量当たりのCO₂回収量についてはHKUST-1の0.43倍であることが分かりました(図2b)。ただし、これは両者が室温下にある場合の値です。上述のように、高速度吸着分離システムでは吸着熱の発生によってCO₂選択性とCO₂吸着量の低下が生じます。そこで、高速度吸着時における吸着剤の温度上昇と、その時のCO₂選択性およびCO₂吸着量の計算を行いました。その結果、ELM-11は自身の膨張によって、CO₂吸着熱の約40%に相当する冷熱を発生し、その温度上昇を大幅に抑制(自己熱補償)できることが分かりました。そして、自己熱補償能を持たないHKUST-1に対して、ELM-11のCO₂選択性は9.7倍、吸着剤重量当たりのCO₂回収量は2.1倍になるとの結果が得られ、ELM-11が高速度吸着分離システムに極めて適していることが明らかになりました(図2b)。
　ここで、上述のようにELM-11は、雰囲気ガス中に含まれるCO₂濃度がある「しきい値」を超えると、急激に膨張して細孔を開き、CO₂分子を吸着します。このことは、ELM-11へのCO₂吸着によって、ガス中のCO₂濃度が「しきい値」にまで低下すると、残りのCO₂は全く吸着されずにCH₄とともに流出してしまい、エネルギーガスとして利用するための高純度なCH₄ガスを得ることができないことを意味しています。そこで、ELM-11を充填した吸着塔の後段に、低濃度CO₂ガスの吸着特性に優れるHKUST-1を充填した小さな吸着塔を設けることで、この問題を防ぐことを着想しました。そして、小型の二段吸着カラムを用い、CH₄とCO₂の混合ガスの流通試験を行ったところ、着想通り、高純度なCH₄ガスが得られることを確認することができました。

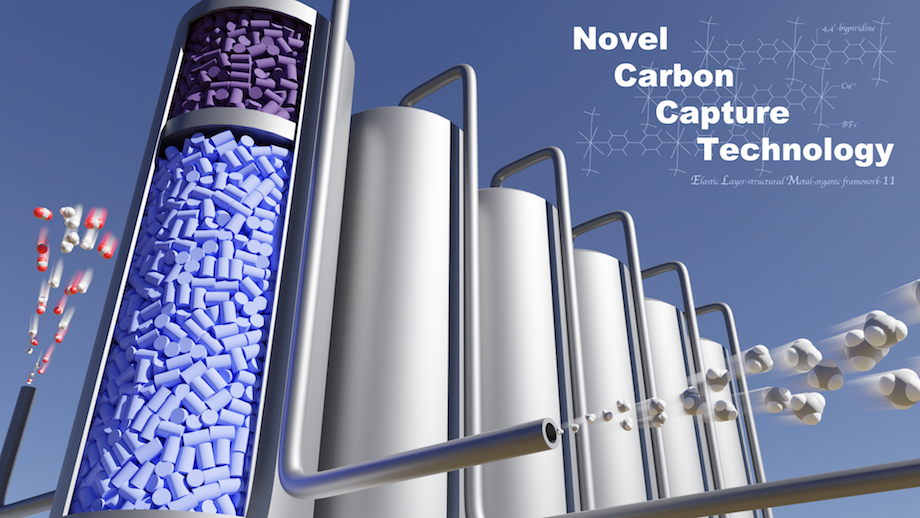

　以上の結果をもとに、HKUST-1のみを充填した一段吸着塔からなる高速度吸着分離システム①と、ELM-11およびHKUST-1をそれぞれ充填した二段吸着塔からなる高速度吸着分離システム②を設計し、両者の比較を行いました(図2c)。各システムにおいて得られる高純度CH₄ガスの流量が同じとなるように設計したところ、システム②では、供給すべきCH₄とCO₂の混合ガスの流量がシステム①よりも62%小さくなり、また、システム②の全塔体積はシステム①よりも69%小さくなることが明らかとなりました。この全塔体積の縮小は、吸着剤使用量の削減のみならず、動力コストの削減、つまり、省エネルギー化にもつながります。一見すると単純な発想に基づく二段吸着塔システムですが、このように大幅なシステムサイズの削減が可能となったのは、ELM-11の特性を十分に発揮できるように一段目の吸着塔を設計することが可能となり、かつ、ELM-11とHKUST-1のそれぞれの特性を生かしたハイブリッド化が極めて有効に働いたためと言えます。

波及効果、今後の予定
　これまでに種々のゲート型吸着剤が開発されており、CO₂だけでなく、エタンやプロピレンなど様々な分子を選択的に吸着するものが報告されています。特にプロピレンとプロパンの混合物の分離は、石油化学工業において極めて重要ですが、その分離は困難であり、多くのエネルギーが消費されていることから、ゲート型吸着剤を用いた高速度吸着分離システムの応用が期待されます。また、本システムは火力発電所などのCO₂排出源における排ガス処理にも応用可能であることから、本成果は、さらに高性能なゲート型吸着剤の探索・開発のための大きな追い風となることが期待されます。
　一方、ゲート型吸着剤を用いた高速度吸着分離システムを実用化するためには、ゲート型吸着剤の膨張・収縮特性を損なわない造粒技術の開発や、その膨張にともなうガス流速低下の低減方法の確立、高速度吸着分離システムの操作論の高度化などが必要であり、今後もさらに研究を進めて行くことを予定しています。

研究プロジェクトについて
　本研究は、日本学術振興会特別研究員奨励費(15J05846)、研究活動スタート支援(19K23574)、基盤研究B(17H03097および20H04466)、挑戦的研究(萌芽)(18K18975)、公益信託ENEOS水素基金、CREST(JPMJCR1324)、「物質・デバイス領域共同研究拠点」における「人・環境と物質をつなぐイノベーション創出ダイナミック・アライアンス」の共同研究プログラムの支援のもと行われました。また、SPring-8のBL02B2ビームラインでの放射光実験は、高輝度光科学研究センター(JASRI)の承認を得て実施しました(課題番号：2017B1210、2018A1082、2018B1539、2019B1290)。加えて、本研究の一部は京都大学学術情報メディアセンターのスーパーコンピュータを利用して実施されました。
