大型放射光施設 SPring-8

公開日

2021年12月21日

2021年12月21日
東北大学

【発表のポイント】
● イルメナイト型構造^（注１）をもつバナジン酸マグネシウムにおいて、隣接するバナジウムイオン間に新たな化学結合が形成される二量体化^（注２）を発見しました。
● 放射光X線回折実験^（注３）により、加熱・冷却で二量体が形成・消失する様子を観測しました。
● 加熱に伴って 二量体状態（固体） ⇒ バレンスボンドリキッド^（注４）（液体） ⇒ 金属（気体）と、物質の三態に相当する電子状態が存在することを見出しました。

背景
　遷移金属酸化物における磁性は、多くの場合、それぞれ孤立した金属イオンや陰イオンの間の相互作用で説明できます。しかし一部の物質では、金属イオン間で形成される化学結合によって、この描像が成り立たなくなります。近年、金属イオン間の化学結合には、二つの金属イオンが対を作る二量体のほか、三量体や四量体などの多様な状態があることが分かり、広く研究が進められています。
　イルメナイト型酸化物バナジン酸マグネシウム（MgVO₃）は高圧高温条件でのみ合成できる物質であり、1978年に米国のB. L. Chamberlandらによって初めて報告がなされました。バナジン酸マグネシウムは4価のバナジウムイオンがハニカム状に並んだ結晶構造を持ちます。磁気特性評価からバナジウムイオン間に何らかの結合が形成されることが予想されていましたが、当時の実験技術ではこの物質の詳細な結晶構造を明らかにすることは困難であり、バナジウムイオン間に生じる結合の詳細は不明のままでした。

研究手法と成果

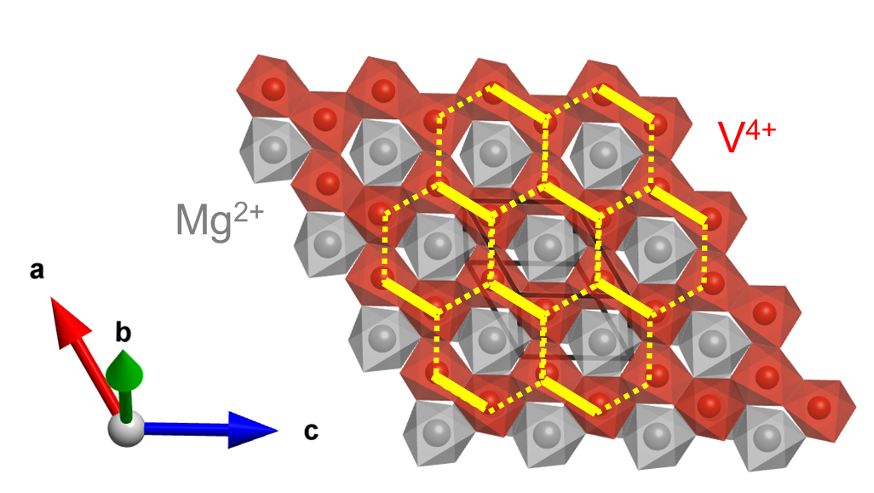

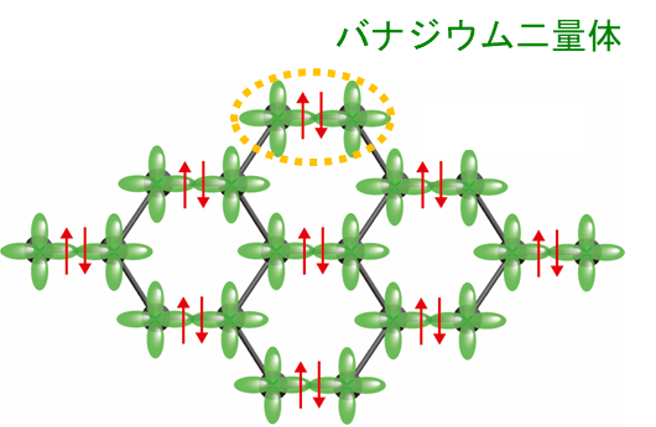

地球科学分野で開発が進められてきた超高圧合成法^（注５）を用いて、純良なMgVO₃サンプルを合成しました。このサンプルを用いて、兵庫県にある放射光実験施設スプリングエイト（SPring-8）のBL02B2ビームライン^（注6）において、高精度の粉末X線回折測定を絶対温度100ケルビンから650ケルビンまで行いました。このデータを用いた精密な結晶構造解析により、およそ500 ケルビンで結晶の対称性が変化する結晶構造相転移と、それに伴うバナジウムイオンの二量体化が起こることを明らかにしました（図1）。バナジウム二量体はハニカム格子上で平行な二辺で形成され、はしご状のパターンを持つことが分かりました（図2）。X線回折では約500 ケルビンで二量体の形成/消失が起こる一方で、磁化率測定ではこの転移が約600 ケルビンで見られました。この差は測定誤差よりも十分に大きいことから、500-600 ケルビンの間では二量体が液体のようにゆらぐ「バレンスボンドリキッド」が実現している可能性があります。それ以上の温度ではMgVO₃は金属状態となることから、加熱に伴って 二量体状態（固体） ⇒ バレンスボンドリキッド（液体） ⇒ 金属（気体）と、物質の三態に相当する電子状態が存在すると考えることができます。

研究の意義と今後の展開
　本研究は、ハニカム格子と3d¹ 電子配置を持つ金属酸化物における二量体化を発見した最初の例です。バナジン酸マグネシウムは約半世紀前に発見された物質ですが、科学計測技術や解析技術の向上によって、これまでずっと謎であった化学結合状態を明らかにすることができました。今回の研究でバレンスボンドリキッドなど新たな状態の出現が示唆される結果が得られたことから、今後、放射光X線を用いて更なる詳細を調べることが重要です。

付記
　本研究の一部は、科学研究費補助金「若手研究 19K15280」、旭硝子財団研究助成、徳山科学技術振興財団研究助成、東京工業大学科学技術創成研究院フロンティア材料研究所共同利用研究、高輝度光科学研究センター（課題番号：2021A1342、2021B1327）の支援を受けて行われました。

【用語説明】
