背景
　ナノメートル（nm、10億分の1メートル）サイズの粒子（ナノ粒子）は、たとえ同じ物質でも、それよりも大きい粒子にはない特性を持ちます。そのため近年、さまざまな分野でその性質を利用したナノテクノロジーの応用研究が進んでいます。生体内で働くタンパク質などの分子もナノ粒子です。生体分子の構造を知ることは分子の性質や体内での分子の働きを知るために重要で、薬や病気の治療法の開発などにもつながります。
　ナノ粒子の構造の観察には、電子顕微鏡やX線回折などが用いられます。これらの手法では、十分な強度の信号を得る、あるいは測定に伴う試料の損傷を軽減するために、試料の結晶化^[4]や凍結などの操作が必要です。このような特殊な環境下での構造は、実際に試料が働く環境と構造が異なる可能性があります。特に、生体内での分子の働きを知るためには、結晶化されていない個々の分子の構造を、自然に近い常温常圧の溶液環境下で観察する必要があります。

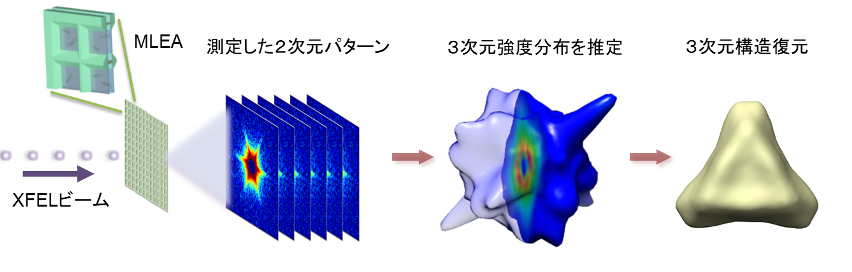

　それを可能にする技術として期待されているのがX線自由電子レーザー（XFEL）です。XFELはX線領域の波長（0.1～1nm、可視光の波長の1,000分の1）を持つレーザー光です。XFELを用いれば、結晶化されていないナノ粒子の構造も観察できます。さらに、独自に開発した試料ホルダーMLEAを用いることで、常温常圧の溶液中で、試料を保持して測定することができます。この技術を用いれば、生体内に近い環境での分子構造の観察も可能になると期待されます。
　しかし、ナノ粒子に的確にXFELビームを照射することは困難で、測定データの中にはビームが試料に当たっていないものも多く含まれます。さらに、結晶化されていないナノ粒子から得られる信号は非常に弱く、溶媒などから発生するノイズと区別することも困難です。そこで本研究では、必要な測定データの選別と、ノイズを除去する解析プログラムの開発を目指しました。

研究手法と成果
　共同研究グループは、XFEL施設「SACLA」において、独自に開発した試料ホルダーMLEAを用いて、常温常圧下の溶液中の金ナノ粒子（図1）の単粒子解析^[5]を行いました。金属ナノ粒子は生体分子に比べて強い信号が得られることから、XFELとMLEAを組み合わせた単粒子解析の基礎データの取得に適しています。

　溶液中の試料にXFELビームを照射して取得した多数の2次元パターン（XFEL回折パターン^[6]）の中には、XFELビームが試料に当たっていないものも多く含まれます。試料にビームが当たった（ヒットした）パターンを選別するために、統計学的な手法を用いて各測定パターンを数値的に特徴付けました。その結果、特徴のある周期的なトゲ状のスパイクを持ったパターンをヒットパターン、ほぼ等方的な特徴のないパターンをビームがヒットしていないノイズパターンと判定しました（図2a）。
　単粒子解析実験では、XFELビームが粒子に当たるときの粒子の方向を制御することは困難で、ビーム強度もその都度変動します。そこで、スライスマッチング法^[7]という計算アルゴリズムを開発し、各ヒットパターンから捉えた試料の向きとビーム強度を推定しながら、3次元での強度分布を組み立てました（図2b）。この3次元強度分布にはノイズも含まれるため、ノイズパターンをランダムに組み合わせた3次元ノイズ分布を除去することで、試料由来の3次元強度分布を推定しました（図2c）。

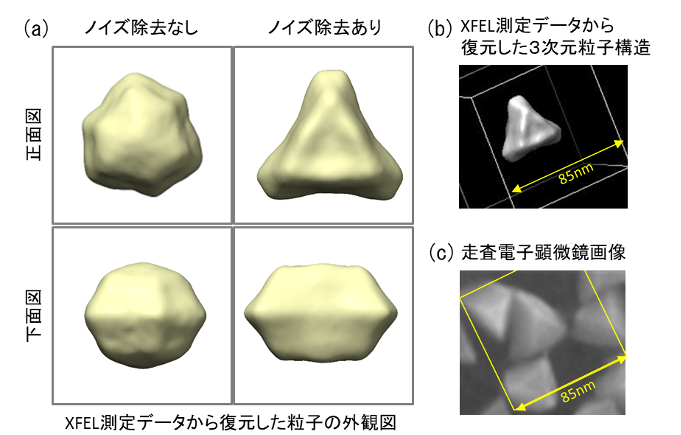

　次に、データ解析により、推定した3次元強度分布から実空間での粒子の3次元構造の復元を試みました。その結果、ノイズを除去することで、復元された金ナノ粒子から丸みが取れ、各面の平坦性も再現されました（図3a）。復元された粒子構造の解像度は、フーリエシェル相関（FSC）^[8]＝0.5の指標で約5 nmでした。XFEL測定データから復元された粒子の3次元構造は、走査電子顕微鏡^[9]で撮影された画像とよく一致しています（図3b、c）。走査電子顕微鏡では、ナノ粒子の方向を指定して観察することが難しいのですが、XFELによる測定では、溶液中でランダムな方向を向いているナノ粒子の3次元構造を復元することに成功しました。

今後の期待
　本研究は、「SACLA」のXFELビームを用いて、溶液中の単粒子の3次元構造解析を行った最初の実例です。ヒットパターンを用いてノイズを含む粒子の3次元強度分布を組み立て、非ヒットノイズパターンから推定した3次元ノイズ分布を差し引くことで、粒子の3次元構造を高い精度で復元することができました。
　本成果は溶液環境下での触媒金属ナノ粒子の変化など、MLEAを用いたXFEL単粒子解析にも応用できます。
　常温常圧の溶液中という自然に近い条件で、生体分子の3次元構造を観察することは、XFELを用いた単粒子解析の大きな目標の一つです。本成果は、その予備実験として重要な一歩と位置付けられます。ただし、生体分子から得られる信号は金属ナノ粒子に比べ小さく、構造の不均一性も大きいことから、データの取得と解析の双方でさらなる手法の改善が必要となります。
