【研究の背景】

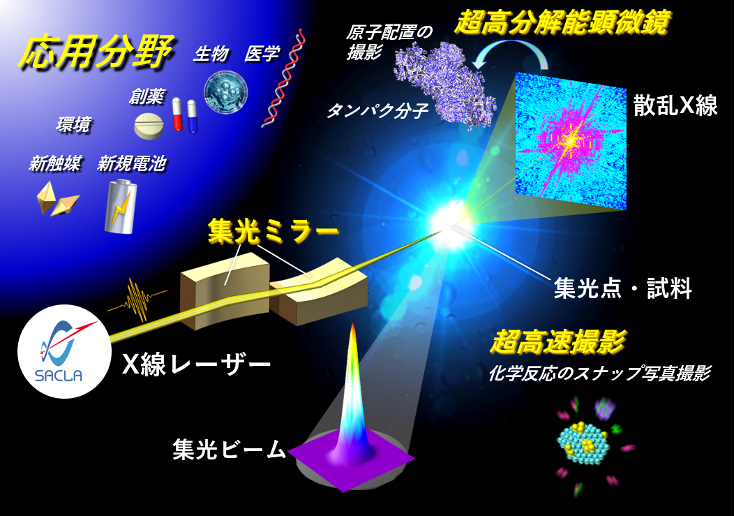

　X線自由電子レーザー（XFEL: X-ray Free Electron Laser）によって初めて可能になった分析技術として、X線フラッシュ顕微鏡があります（図1）。これは、XFELの非常に短いフラッシュ（100兆分の1秒の閃光）を、タンパク質分子などの非常に小さな試料にあてることで、究極的には試料中の原子の動きを観る超高分解能・超高速撮影顕微鏡です。XFEL施設の建設以前から理論的に実現可能性が議論されてきました。将来、原子分解能に迫る高空間分解能で、生命現象を支える重要な分子の原子配置の時間変化や高速化学反応の様子をスナップショット撮影することが可能になり、疾病の原因解明や新薬の開発が期待されます。この超高分解能顕微鏡を実現するためには、光源から来るX線をできるかぎり集め、極微小な分子サイズの世界を効率よく明るく照明する超高強度ビームが必須となります。
　本研究の目的は、原子レベルの精度を持つ超高精度X線集光ミラーの作製上の技術的な課題を解決しX線集光ミラーを開発することで、XFELを100ナノメートル（1万分の1ミリメートル）の小さなサイズに集めた超高強度ビームを実現し、これを用いたX線フラッシュ顕微鏡の分解能を高めることです。

【研究内容と成果】

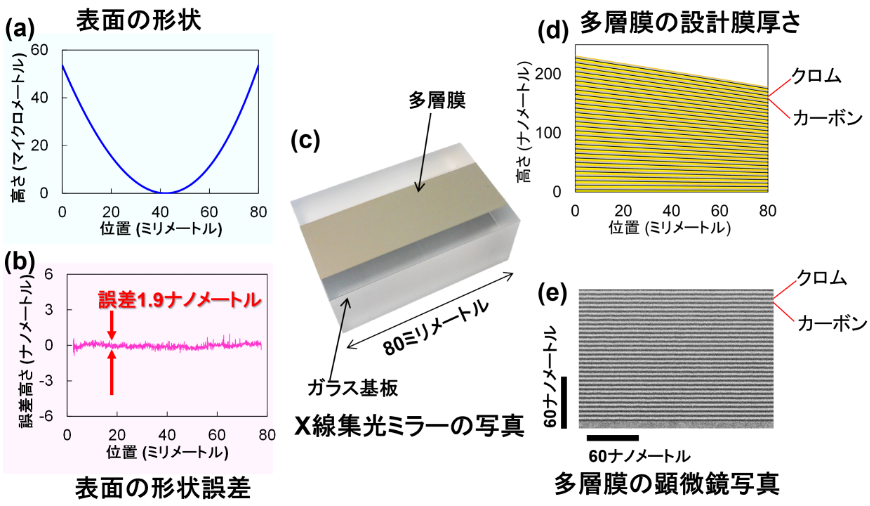

　本研究グループは、多層膜集光ミラー（図2）を開発することで、X線を高圧縮率（高増幅率）で高効率に集光できるようにしました。このX線集光ミラーを原子レベルの精度で製作するには、非常に高精度な非球面（複雑な曲面）加工技術とともに、非常に高精度な計測技術が必要になります。そこで、本研究ではX線ミラーの製作に用いられている従来の超精密加工技術に加えて、特に新たな高精度表面形状計測装置を開発しました。これらを用いることで、反射面が楕円形状のX線集光ミラーを作製しました。
　開発した多層膜集光ミラーを搭載したX線フラッシュ顕微鏡をSACLAにおいて開発しました。多層膜ミラーにより形成した集光ビームを評価した結果、理論通りの集光サイズ（110ナノメートル（横）×60ナノメートル（縦））をもつ超高強度ビーム（光子密度（光の集まり具合）： 4×10¹² photon/µm²/pulse以上）を実現しました。これにより集光前と比較してXFELの光子密度は200万倍に増強されるとともに、SACLAでX線フラッシュ顕微鏡に従来用いられてきた1マイクロメートル集光ビーム（2012年12月プレスリリース）（1マイクロメートル＝1000分の1ミリメートル）と比較して、50倍の光子密度を達成しました。
　本超高強度ビームを利用したX線フラッシュ顕微鏡により、水中の金の微粒子にXFELを1ショットあてることで超高速観察しました。この結果、1ショットの観察によるX線フラッシュ顕微鏡の従来の分解能が10ナノメートル弱であったものに対して、本研究では分解能を更新し世界に先駆けて2ナノメートル（2ナノメートル＝100万分の2ミリメートル）の超高分解能を達成しました（図3）。金はナノメートルサイズの極めて小さな粒子になることで特異な物理的、化学的特性を持つ高機能材料となります。生体試料の観察にも発展可能な水中において、材料がXFEL観察で変化する前に、超高速フラッシュを用いて超高分解能観察することに成功しました。観察した結果は、材料の「ありのままの姿」であり、微粒子の構造と機能との関係を解き明かす重要な情報を示すものです。

【今後の展開】
　本研究で実現した顕微鏡を用いて、生体試料や機能性材料の観察へと研究が既に展開されています。本研究の意義は、最先端のX線レーザー光源であるSACLAと最先端の超精密生産技術を駆使して開発された顕微鏡がSACLAの実験者に提供され、新たな最先端の研究分野を推進している点です。本研究で開発した顕微鏡により、世界で誰も今までに観たことがなかった試料の「ありのままの姿」の超高分解能かつ超高速観察が可能になることで、今後、健康で豊かな生活の礎となる医薬品や革新的電池の開発等へと本顕微鏡の活用が期待されます。

　ここで紹介した研究は、科学研究費補助金（15H05737、17H04819、20H05433、22H04741）、新エネルギー・産業技術総合開発機構「FC-Platform」、科学技術振興機構「X線自由電子レーザー施設重点戦略課題推進事業」、人と知と物質で未来を創るクロスオーバーアライアンス、物質・デバイス領域共同研究拠点の助成を受け、SACLA利用課題として行われました。
