【本研究成果のポイント】
● チタン酸バリウムとビスマスフェライトを固溶させて合成した非鉛系圧電セラミックス材料がこれまで明らかになっていない新しい物理的起源により優れた強誘電性と圧電性を示すことを発見。
● 一見して立方晶に見える結晶において、ビスマスイオンに原子配置に関する構造乱れがあり、それらが強誘電性を示すナノドメインとなることを放射光X線回折実験と透過型電子顕微鏡観察で解明。
● 電場印加するとナノドメイン内のビスマスイオンを整列させることできることから、分極を担うナノドメインを導入し、それらを電場下で再配列させるという新しい概念による圧電材料の設計指針を提案した研究成果。

【背景】
　圧電素子は、アクチュエータやソーナー、センサーなど、現代社会で欠かせない電子部品の一つです。ほとんどの圧電素子は有害な鉛を含むため、最近、環境にやさしい高性能非鉛系圧電材料も用いた圧電素子の開発が求められています。
　我々の研究グループでは、Biイオンを含むBF-BTセラミックスが、高性能な次世代非鉛系圧電材料候補になりうることを提案してきました。 BF-BTセラミックスは、環境にやさしい圧電材料として有望であるにもかかわらず、圧電性の発現機構に対する明確な物理的理解が不足していました。 このようなBiイオンを含む非鉛系圧電セラミックスの優れた圧電性の起源が理解できれば、新しい非鉛系圧電材料開発のための材料設計指針を提案できると考え、本研究に着手しました。

【研究成果の内容】

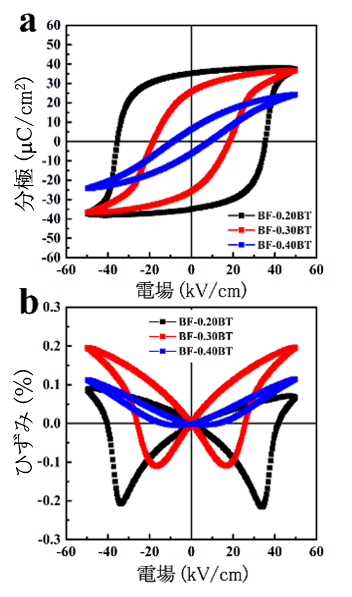

　BF-BTセラミックスは、BFとBTの粉末状原材料を混合し、成形した後、 高温で焼成することで作製されました。強誘電特性と圧電特性を調べた結果、図1のような強誘電体に特徴的な分極とひずみ曲線を得ることができました。BF-BTセラミックは、自発分極の大きさが積層コンデンサー材料としてよく用いられる典型的な強誘電体材料であるBTを凌駕する大きさであり、鉛系圧電材料であるPZTに迫る圧電性をもっていることがわかりました。

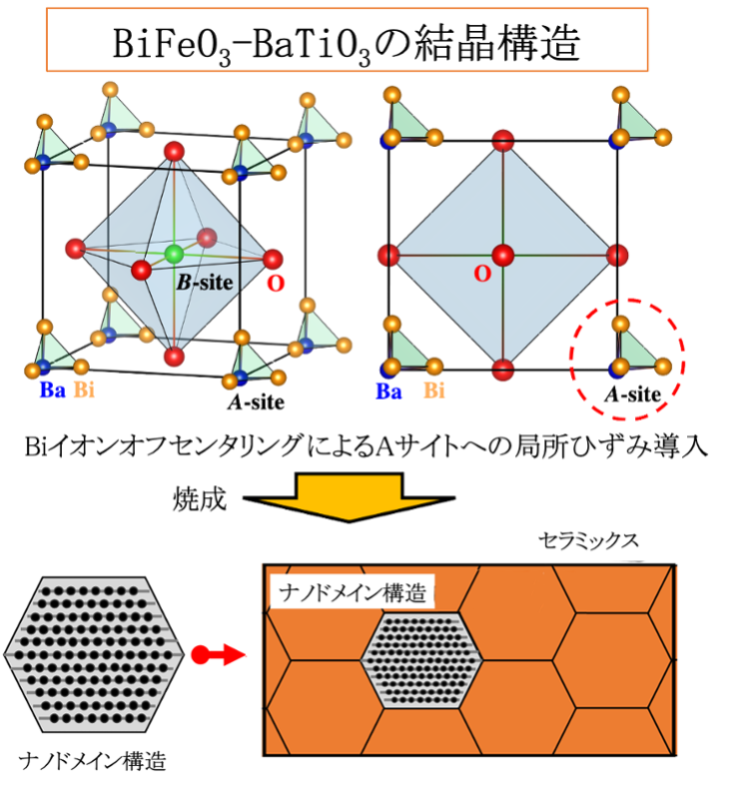

　BFとBTはどちらもマクロメートルサイズのドメインをもつ強誘電体ですが、九州大学の超顕微解析研究センターでの高分解能透過型電子顕微鏡観察の結果、BF-BTセラミックにはナノメートルサイズのドメインが存在することを発見しました。ナノドメインの起源を解明するため、放射光Ｘ線回折実験を行いました。図2のように、ペロブスカイト型構造の単位格子のコーナー位置であるAサイトを占めるBaイオンとBiイオンのうち、Biイオンだけが理想的な原子位置から結晶軸方向にずれて配置することから、Aサイトに局部的な分極構造が形成され、これがナノドメインの起源となることがわかりました。

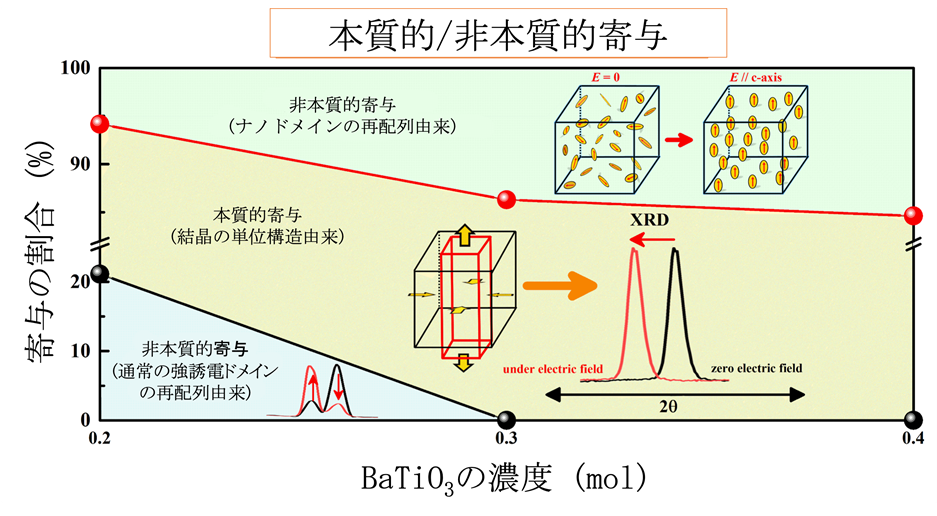

　強誘電性を示す圧電材料の圧電特性は、結晶の単位構造由来の本質的寄与と強誘電分域（ドメイン）等由来の非本質寄与で説明されます。一般に、本質的な寄与分を除いたすべての寄与分が一括りに非本質的な寄与によるものと考えられてきました。非本質的な効果をさらに明確に分類することは、圧電応答の起源を理解する上で重要です。そこで、電場下でSR-XRD実験を行い、圧電効果におけるそれぞれの寄与を見積もりました。BTの濃度が0.3や0.4のセラミックスである0.70BF-0.30BTや0.60BF-0.40BTでは、図3に示すように、非本質的な効果にはナノドメイン内でBiイオンが電場下で再配列する効果しかなく、通常の強誘電ドメイン由来の効果がないことがわかりました。
　0.70BF-0.30BTセラミックスが最も高い圧電性能を示す一方、結晶の単位構造由来の本質的圧電効果の寄与を大きくすることは難しいので、 Biイオンのオフセンタリングによって形成されたナノドメインによる圧電性への寄与を大きくすることで、この材料の圧電性は格段に向上すると考えられます。このように、構造乱れをもつナノドメインを結晶に導入し、電場下でその乱れをそろえて分極方向を電場方向に揃えるということをすれば、鉛を含まなくても優れた高性能圧電材料を開発できることがわかりました。

【今後の展開】
　本研究では、鉛の代わりにBiイオンを含むBF-BTセラミックスが鉛系圧電材料の代替材料になる可能性があることを見出し、強誘電性·圧電性に寄与する新しい分極機構を初めて説明しました。環境にやさしい圧電材料としてBiイオンを含む圧電材料はこれまで多くのグループで研究されてきましたが、誘電物性の発現機構を明確に理解する物理的解釈が不十分でした。今回の研究によりわかった、ナノドメインを形成し電場下で制御するという新しい概念を使えば、より高性能な強誘電体·圧電体材料を開発できると期待しています。
