背景
　放射光X線CTは、複雑な材料をナノレベルで可視化できるため、樹脂などのCT像コントラストが小さな試料でも適用できる強力な手法です。低コントラスト試料に対して有効な手法として屈折コントラストCT法が知られていますが、この方法では試料の境界が明領域と暗領域で縁取りされて強調されます。一方で、得られたCT像を材料ごとの領域に分割するデータ処理は、セグメンテーションと呼ばれる重要な解析ステップですが、これまで放射光X線屈折コントラストCTに関する汎用的なセグメンテーション解析方法は知られていませんでした。このため、一般に、測定対象に知見を持つ研究者が試行錯誤しながらセグメンテーション解析を行っています。こうしたことが、放射光を専門としない研究者が放射光屈折コントラストCT法を利用することを困難にしていました。

研究手法と成果

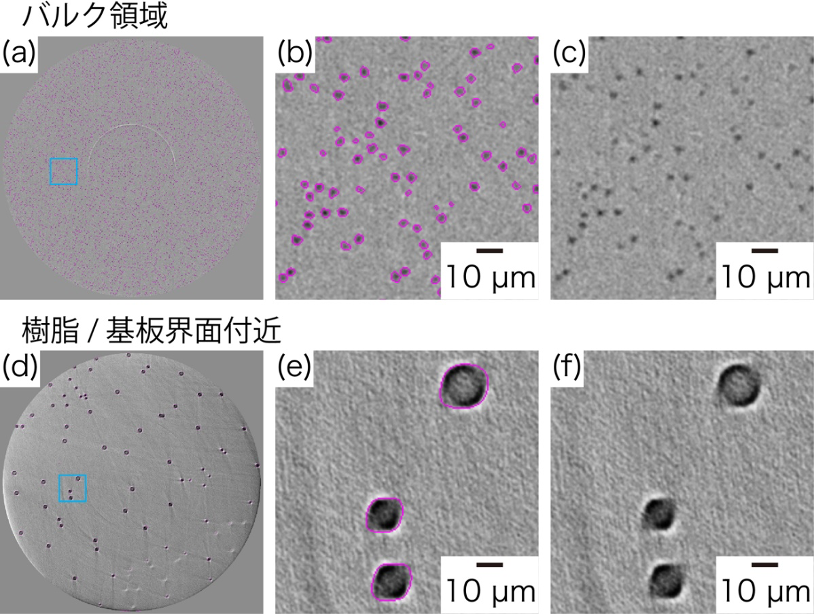

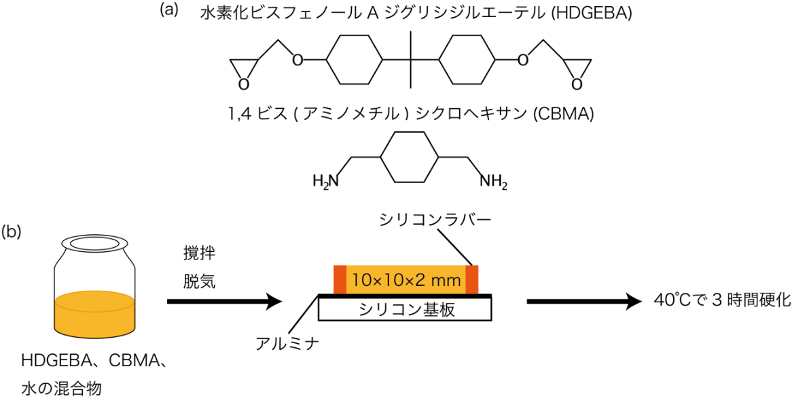

　共同研究グループは、まず、実験室レベルの汎用X線CTでは区別ができない低コントラスト試料として、水を添加したエポキシ接着樹脂試料（図1）を用いて内部構造観察を行いました。放射光X線屈折コントラストCT法により、水を添加した影響で形成されたエポキシ接着樹脂中のドメイン構造は明瞭に観測されます（図2c、fを参照）。このドメイン構造（特定の性質を共有する領域）の特徴を把握し、自動で抽出するためには、ドメイン構造それぞれのサイズや個数、球状構造からのずれなどの特徴量（データの特徴を数値化したもの）を、大量のドメインについて計算する必要があります。特徴量を計算するには、X線屈折コントラストCT像からドメインと樹脂の境界を決定することが必須ですが、ドメインが大量にあるため手作業では境界決定はできません。

　そこで、コンピュータによって自動でセグメンテーションを行う方法が必要となります。通常の手法は、画素値の違いを利用した閾値処理によるセグメンテーションです。閾値によるセグメンテーションは簡便ですが、低コントラストなX線屈折コントラストCT像では領域の内部が正しく認識されないなどの問題がありました。
　そこで共同研究グループは、機械学習のうち医療分野で有用性が実証されている深層学習^[3]モデルU-netに転移学習を組み合わせた解析を、3次元のCT像から2次元断層像に変換した2次元画像に対して適用しました。その結果、適切な学習条件を設定することで、エポキシ接着樹脂中のドメイン構造を高速かつ正確にセグメンテーションすることに成功しました（図2 a、bおよびd、e）。

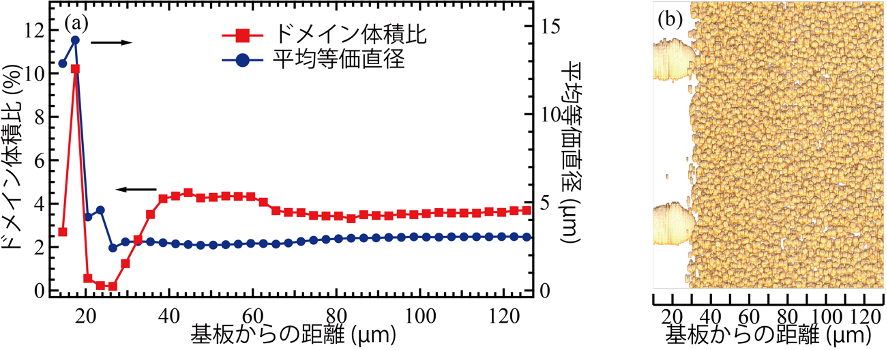

　セグメンテーション結果を利用してドメイン構造の特徴量を抽出したところ（図3）、樹脂/基板界面付近では、等価直径（ドメイン構造を球と仮定したときの直径）が10マイクロメートル（µm、1µmは100万分の1メートル）を超える大サイズのドメインのみが観察されました。これに対し、樹脂/基板界面が80µm以上の領域では、界面からの距離によらず、平均等価直径が3µm、ドメイン体積比が4％程度と一定となっていることが分かりました。これら二つの領域の間に存在する樹脂/基板界面から27～80µmの領域では、平均等価直径は3µm程度と一定であるにもかかわらず、基板からの距離が短くなるにつれてドメイン体積比が少しずつ増加し、さらに界面に近づくと40μm以下では急激に減少していることが判明しました。

　本研究で用いた方法は、転移学習を用いているほか、学習と推論を2次元断層像に対して行っているため計算コストが小さく、高速に解析を実行することができます。学習に必要なデータも極めて少数です。本研究によって、転移学習が放射光X線屈折コントラストCTに実用計算コストで適用可能であることが初めて実証されました。

今後の期待
　SPring-8の高輝度X線により、密度差の小さな材料に対しても明瞭なX線屈折コントラストCT像を得ることができます。こうしたデータを材料科学に反映するためには、大量の画像データから特徴量を得る必要があります。特徴量を計算する最初のステップはセグメンテーション解析です。しかし、これまでは測定対象の材料科学の知見、放射光X線屈折コントラストCTの知見と画像解析の技術の全てが必要で、実施できるのは一部の専門家に限られていました。
　本研究により、実用可能な計算コストで高速かつ正確なセグメンテーション解析が機械学習と転移学習によって可能であることが示されました。この手法は原理的に幅広い試料に適用可能であるため、さまざまな分野の研究者が専門家と同程度の精度でセグメンテーション解析を実施できるようになると考えられます。

補足説明

共同研究グループ
理化学研究所
放射光科学研究センター
利用システム開発研究部門　物理・化学系ビームライン基盤グループ
軟X線分光利用システム開発チーム
リサーチアソシエイト　濵本　諭　（ハマモト・サトル）
チームリーダー　大浦正樹　（オオウラ・マサキ）
先端放射光施設開発研究部門　制御情報・データ創出基盤グループ
グループディレクター　初井宇記　（ハツイ・タカキ）
先端放射光施設開発研究部門　制御情報・データ創出基盤グループ
ビームライン制御解析チーム
チームリーダー　城地保昌　（ジョウチ・ヤスマサ）
エンジニアリング部門　エンジニアリングチーム
上級テクニカルスタッフ　髙野秀和　（タカノ・ヒデカズ）
利用技術開拓研究部門　法科学研究グループ
グループディレクター　瀬戸康雄　（セト・ヤスオ）
研究員（研究当時）　岩井貴弘　（イワイ・タカヒロ）
計算科学研究センター　高性能ビッグデータ研究チーム
チームリーダー佐藤賢斗　（サトウ・ケント）
九州大学大学院
工学研究院　応用化学部門　機能材料科学分野
主幹教授　田中敬二　（タナカ・ケイジ）
准教授　川口大輔　（カワグチ・ダイスケ）
（研究当時、現　東京大学大学院 工学系研究科 化学生命工学専攻 特任教授）
統合新領域学府　オートモーティブサイエンス専攻
准教授　春藤淳臣　（シュンドウ・アツオミ）
次世代接着技術研究センター
教授　山本　智　（ヤマモト・サトル）
高輝度光科学研究センター　放射光利用研究基盤センター
散乱・イメージング推進室　顕微・動的画像計測チーム
主幹研究員（チームリーダー）　竹内晃久　（タケウチ・アキヒサ）
主幹研究員　上椙真之　（ウエスギ・マサユキ）

研究支援
　本研究は、科学技術振興機構（JST）未来社会創造事業「界面マルチスケール4次元解析による革新的接着技術の構築（JPMJMI18A2、研究代表者：田中敬二）」による助成を受けて行われました。
