大型放射光施設 SPring-8

公開日

2024年09月05日

2024年9月5日
大阪大学
高輝度光科学研究センター

♦高強度レーザー^※1で銅薄膜を加熱し、固体状態からプラズマ^※2へ瞬間的に相転移する過程を、Ｘ線自由電子レーザー（X-ray Free Electron Laser, XFEL）^※3を使った新たな計測法により、100兆分の1秒の精度で捉える高速撮影に成功。
♦この高速撮影により、プラズマの周辺には、固体とプラズマの中間のプラズマ遷移状態が存在することが明らかに。
♦この発見は、物質の４つの基本状態の１つであるプラズマ状態へどのように変化するのかを明らかにするものであり、レーザー核融合の燃料プラズマ形成などの理解促進に期待。

高強度短パルスレーザーは、物質を100兆分の1秒（10フェムト秒）という短い時間で数百万度から一億度まで一気に加熱することが可能です。加熱時間が短いため、物質は固体密度を維持したままプラズマへ相転移し、太陽内部以上の高エネルギー密度状態になります。このような超高速加熱を等積加熱と呼び、既知の密度の値をもつ非平衡輻射プラズマを生成することができます。これらのプラズマは、状態方程式や熱伝導、Ｘ線吸収過程などの原子過程の研究やレーザー核融合の基礎研究のプラットフォームとして利用されています。
しかし、高強度短パルスレーザーによる加熱現象は、現象の時定数の短さと加熱領域がミリメートル以下と小さいため、現象の詳細を捉えることが難しく、その詳細は実験では明らかになっていませんでした。特に密度が高い固体や高密度プラズマの内部を診断するための高空間・時間分解計測手法の開発が求められていました。

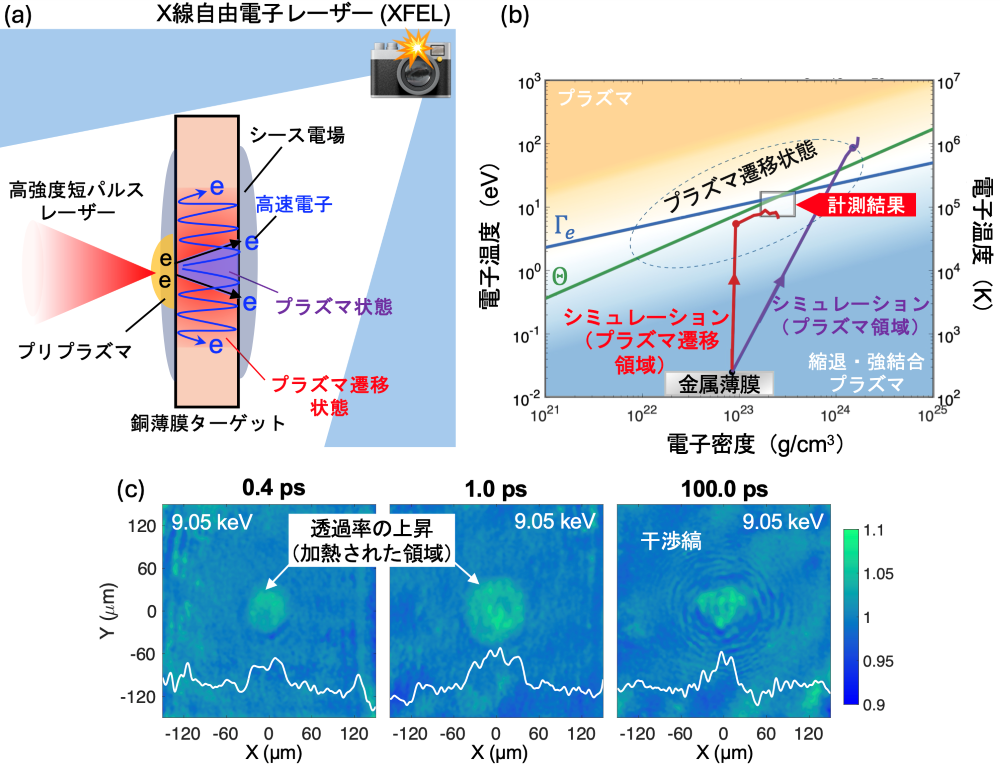

本研究では、高強度短パルスレーザーにより生成された高速電子が、固体の銅薄膜を等積加熱する様子を、高空間・時間分解能を有するX線自由電子レーザーを用いて超高速撮影しました。レーザーが照射された銅薄膜を、100兆分の1秒のX線パルスで撮影すると、加熱された領域のＸ線の透過率の変化が観測されました（図１）。この加熱領域の時間変化は、２つのレーザーのタイミングを変えることで捉えられ、最終的に銅薄膜表面が変形することで現れる干渉縞も撮影されました。これらの結果は、銅薄膜が加熱され、平衡状態に至り、その後冷却される時間発展を詳細に捉えたものです。
さらに、X線の光子エネルギーを変化させて得られた実験データと、高強度レーザーと物質の相互作用をシミュレーションした結果を比較しました。衝突過程やイオン化過程を組み入れたプラズマ粒子シミュレーションによる解析により、レーザーが照射され高温・高イオン化された状態の領域と、高速電子が伝搬したレーザースポット周辺領域は異なる状態にあり、周辺部は低温でイオン化が進んだ縮退状態のプラズマ遷移状態であることが明らかになりました。
これらの結果は、「高速電子による加熱」＝「電子温度の上昇」という従来の考え方と異なり、非平衡プラズマでは、温度とイオン化の上昇が異なり独立していることを示唆しています。この知見は、原子核物理計算のモデルの検証などに応用が期待されます。

本研究では、Ｘ線自由電子レーザーを用いた超高速撮影により、高強度短パルスレーザーで2種類の高温・高密度プラズマ状態が1兆分の1秒（1ピコ秒）以内に形成されることを明らかにしました。特に、高温プラズマの加熱過程は、レーザーフュージョンエネルギー達成に不可欠な高効率核融合点火を実現する上で、重要な基礎物理過程です。さらに、高強度・高エネルギーのレーザーを使用することで、高密度燃料の点火条件に近づくことが期待されます。また、本研究で開発した計測手法は、圧縮された燃料球のような高密度プラズマの診断に有効で、レーザー核融合や高エネルギー密度科学の一層の発展が期待されます。

本研究は、科研費(国際共同研究加速基金B, 基盤研究A, 特別研究員奨励費)、JST戦略的創造研究推進事業さきがけの一環として行われ、大阪大学レーザー科学研究所、高輝度光科学研究センター、理化学研究所放射光科学研究センター、米国ネバダ大学リノ校、SLAC国立加速器研究所、ローレンス・リバモア国立研究所、ロチェスター大学、カナダアルバータ大学、の国際共同研究として行われました。

強いレーザー光が物質を加熱しプラズマを形成する過程は、100兆分の1秒という短い時間に瞬間的に起こるため、これまでは数値シミュレーションでしか加熱過程の詳細を見ることができませんでした。今回、XFELという新しい目を使って、極短時間に物質がプラズマへと遷移する様子を捉えることに初めて成功しました。XFELによる計測結果が私たちの予測と良い一致をみたことは、理論研究者として喜びを感じます。一方、予測と異なる発見もあり、今後の理解の深化につながる成果と考えています。

【用語解説】
