【研究の背景】
　近年のナノテクノロジーの進歩によって原子レベルでの材料作製が可能となり、多くの機能性材料が生み出されてきました。それに伴って、機能性材料をより高度化・高性能化するために、“材料のどの部分が得られた機能に関わっているかを原子レベルで可視化したい”、という要望がますます増えています。それを実現する放射光実験手法はいくつか知られています。例えば、結晶内に形成される局所構造（例えば半導体で代表的な添加不純物まわりの局所構造）を可視化するには蛍光X線ホログラフィーが、ガラスに代表される非晶質の特定元素まわりの局所構造を解析するにはX線異常散乱が活用されています。一方で、この二つの測定手法で解析を行うには別々の実験装置・ビームラインで実験を実施する必要があり効率的とはいえませんでした。なにより、材料開発の視点からは、両手法で観察できる対象物質を大きく拡大させることが求められていました。

【研究内容と成果】

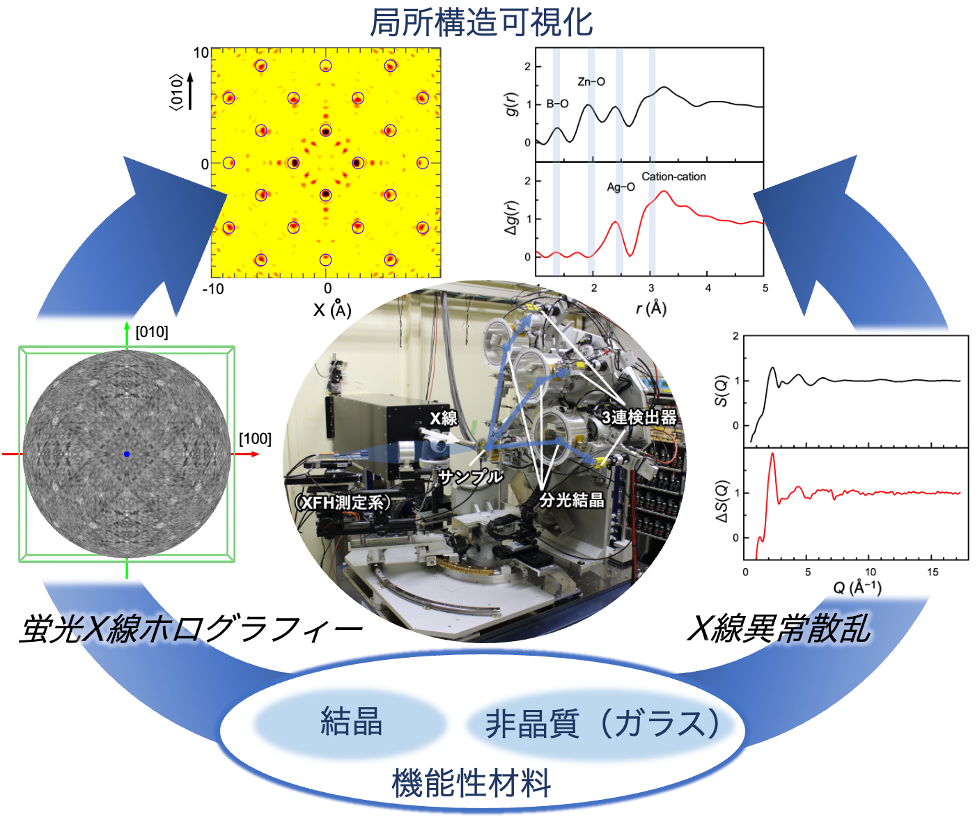

　研究グループは、結晶内に形成される局所構造と非晶質（ガラス）内の規則構造という一見相反する物質相のどちらの局所構造も解析できる蛍光X線ホログラフィー・X線異常散乱複合計測装置を開発しました（図1）。実験はオープンハッチスペースで装置全体のシステムを容易に搬入出できるBL47XUで行われました。

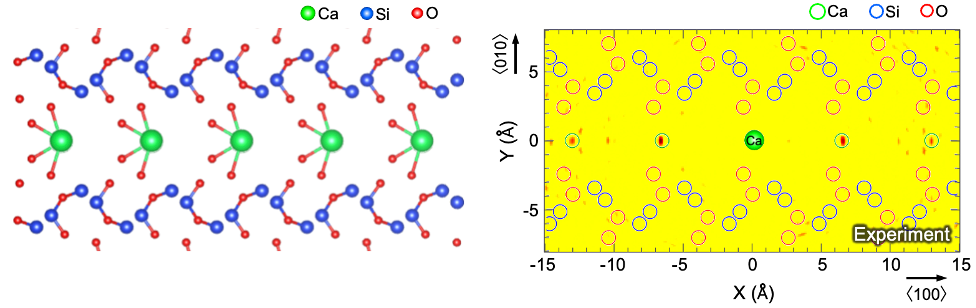

　蛍光X線ホログラフィー実験においては、これまで計測の難しかったゼオライト（スコレサイト）についてカルシウム周りの局所構造の可視化に成功しました（図2）。ゼオライトは一般に明瞭なホログラムが形成されず蛍光X線ホログラフィーでの像再生に難がある材料の一つでした。本装置ではゼオライト結晶からのBragg反射^※5をX線異常散乱で利用する検出器軸を活用して測定することで、容易にかつ精密にゼオライトの結晶方位を決定することが可能となり、より精度の高いホログラム取得を可能としました。これは、２つの計測手法を１つの装置にまとめたことによる相乗効果といえます。さらに、装置全体の剛性や回転軸の精度を向上させたことで、集光素子との組み合わせにより、これまで不可能であった大きさ10μmほどの微小試料に対しても蛍光X線ホログラフィーによる構造計測の道がひらけました。

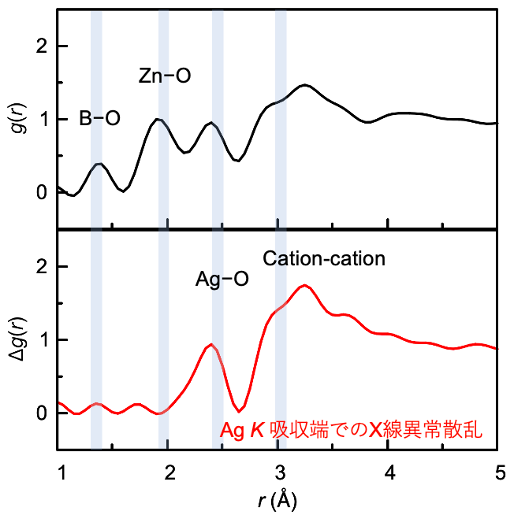

　X線異常散乱実験では、高輝度アンジュレーター光に加え、フッ化リチウムを分光結晶とするエネルギー分解計測システムを３連装化することによって、非晶質中の規則構造を元素選択的かつハイスループット（高精度、かつ3倍以上高速）に抽出できるようになりました（図3）。X線異常散乱法は、注目する元素のX線吸収端近傍の２つのエネルギーのX線を用いてそれぞれのX線散乱パターンを測定し、その差分をとることで注目元素に関連する情報のみを抽出します。本装置は、分光結晶による散乱X線のエネルギー分解計測を採用しているため、これまで問題となっていたコンプトン散乱や共鳴ラマン散乱など余計な成分を取り除いた、弾性散乱のみを取り出した高精度計測が可能です。本研究では、SPring-8 の世界最高性能の放射光を利用することで、銀（Ag）元素を対象としたX線異常散乱実験を実施しました。もちろん、X線異常散乱においても集光素子と組み合わせた微小領域計測が可能となっています。

【今後の展開】
　蛍光X線ホログラフィーとX線異常散乱のいずれの手法も放射光の波長選択性を効果的に活用することで元素選択的な構造解析を可能としている点が共通の特色といえます。研究グループはこの点に着目し、結晶や非晶質（ガラス）という物質相にとらわれない装置開発を行いました。その結果、従来の実験装置では実現できなかった計測が可能となるなど局所構造計測に大きな飛躍をもたらし、両手法で解析できる対象物質が大きく拡がりました。今後、多くの結晶と非晶質（ガラス）の機能性材料の解析・研究開発に活用されることが期待されます。さらには、機能性材料における局所構造と機能の関係を物質相にとらわれずに統一的に理解する道を探るプローブとしての役割が見込まれます。

【謝辞】
　本研究は、日本学術振興会科学研究費助成事業・学術変革領域研究(A)「超秩序構造が創造する物性科学」 (20H05878, 20H05880, 20H05881)の一環として行われました。
